電氣學科
1.1學科背景
隨著現代科學的發展及各門類工程技術高度融合,現代電氣工程已發展成了極其龐大的學科體系,其工程應用廣泛存在于現代社會的方方面面,電力已成為現代社會各行各業直接采用的最主要動力能源。
(1)現代電氣工程可以粗略地分成眾多的分支學科:電工學、電路理論、電磁電氣學科測量技術及其儀器、電工材料、電機學等等。
(2)電氣工程的項目理論復雜、涉及面寬、工程實踐性強。
(3)和人的安全電壓相比,電氣工程有高電壓、故障風險高、事故危害嚴重的特點。
(4)由于電氣系統復雜、設備昂貴,直接建設功能完整的實驗系統其投資額很大,許多學校在教學上只能局限在書本教學,實驗課明顯不足,嚴重影響了教學質量。
利用3D虛擬仿真技術實現逼真的虛擬仿真實驗,能夠很好地解決電氣工程領域的實驗教學難題。虛擬仿真技術構建的虛擬教學場景能夠突破實際場景限制,有助于學員直觀理解抽象的教學內容,為提升高等院校電氣工程實驗教學水平開辟了廣闊前景。
北京潤尼爾公司有豐富的電氣類虛擬仿真實驗項目建設經驗,合作的院校主要包括:清華大學、浙江大學、南京大學、天津大學、南京理工大學、北京理工大學、北京交通大學等。
1.2成品資源
1 開放式網上電機拖動虛擬實驗室軟件
本產品是針對各類本科院?!峨姍C拖動》實驗課程配套開發的可在網上開展實驗的虛擬實驗仿真平臺。仿真平臺模擬真實實驗中用到的器材和設備,提供與真實實驗相似的實驗環境,強調將互動的可視化操作貫穿于整個實驗過程,充分激發個人的創作靈感,使學生可以根據各自的創意去構思、驗證各種個性化的設計方案,自主完成實驗的全過程。

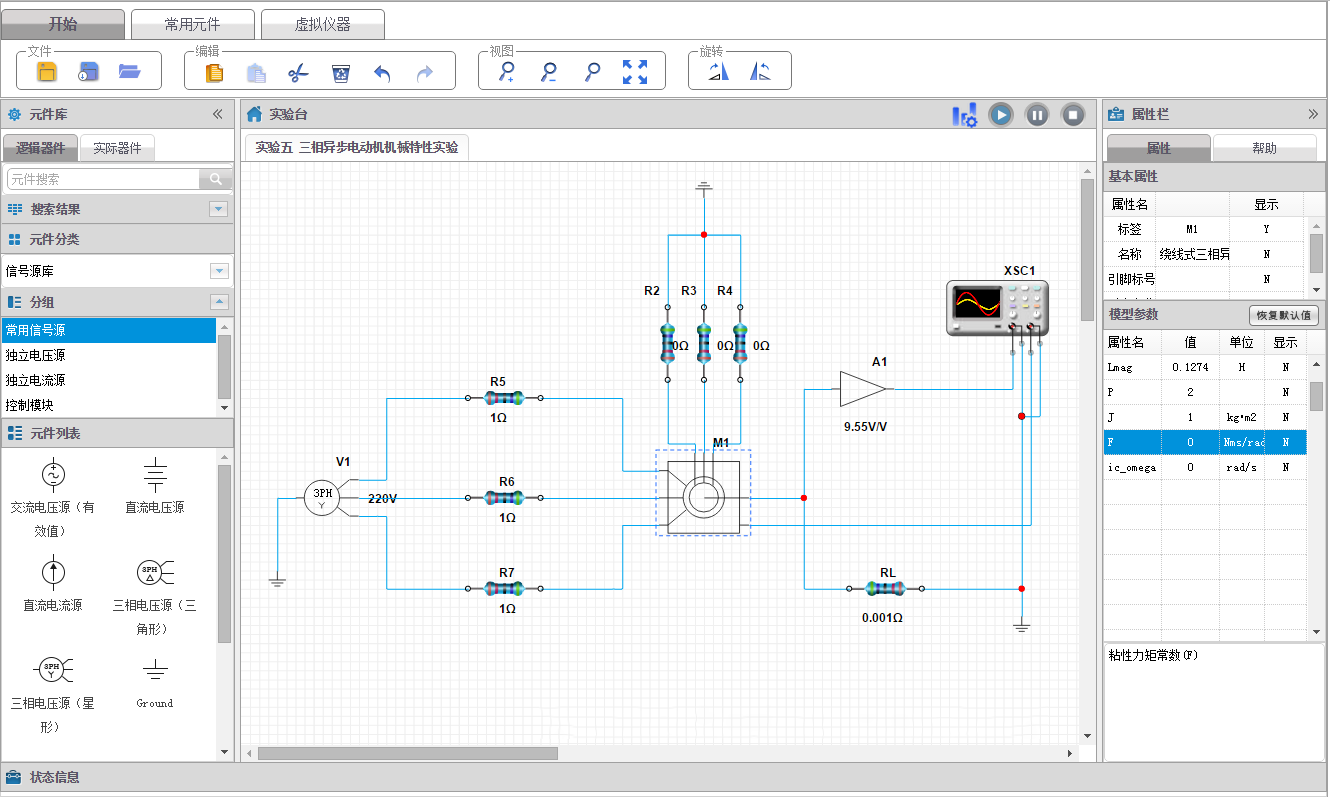

軟件運行界面
《電機拖動》課程提供了2類共76種器材模型:
★信號源庫:10種常用信號源、8種獨立電壓源、7種獨立電流源、8種控制模塊
★基本元件庫:2種常見電阻、3種常見電容、1種常見電感、1種常見開關、2種常見變壓器
★二級管庫:10個常用普通二極管、3個常用型號晶閘管
★機電元件庫:3種常見電動機
★虛擬儀器:交流電壓表、交流電流表、直流電壓表、直流電流表、雙通道示波器、四通道示波器、功率表、電流探頭、電壓探針、差分電壓探針。
課程提供了以下典型實驗案例:
★1. 三相變壓器聯接組實驗—極性測定
★2. 三相變壓器聯接組實驗—聯接方式測定
★3. 直流電動機工作特性實驗
★4. 直流電動機人為機械特性實驗
★5. 三相異步電動機機械特性實驗
★6. 直流電動機制動特性實驗—能耗制動
★7. 直流電動機制動特性實驗—電壓反接制動
★8. 異步電動機制動特性實驗—自由停車
★9. 異步電動機制動特性實驗—能耗制動
★10. 異步電動機制動特性實驗—電源反接制動
2開放式網上電力電子技術虛擬實驗室軟件
本產品是針對各類本科院?!峨娏﹄娮蛹夹g(shù)》實驗課程配套開發的可在網上開展實驗的虛擬實驗仿真平臺。仿真平臺模擬真實實驗中用到的器材和設備,提供與真實實驗相似的實驗環境,強調將互動的可視化操作貫穿于整個實驗過程,充分激發個人的創作靈感,使學生可以根據各自的創意去構思、驗證各種個性化的設計方案,自主完成實驗的全過程。

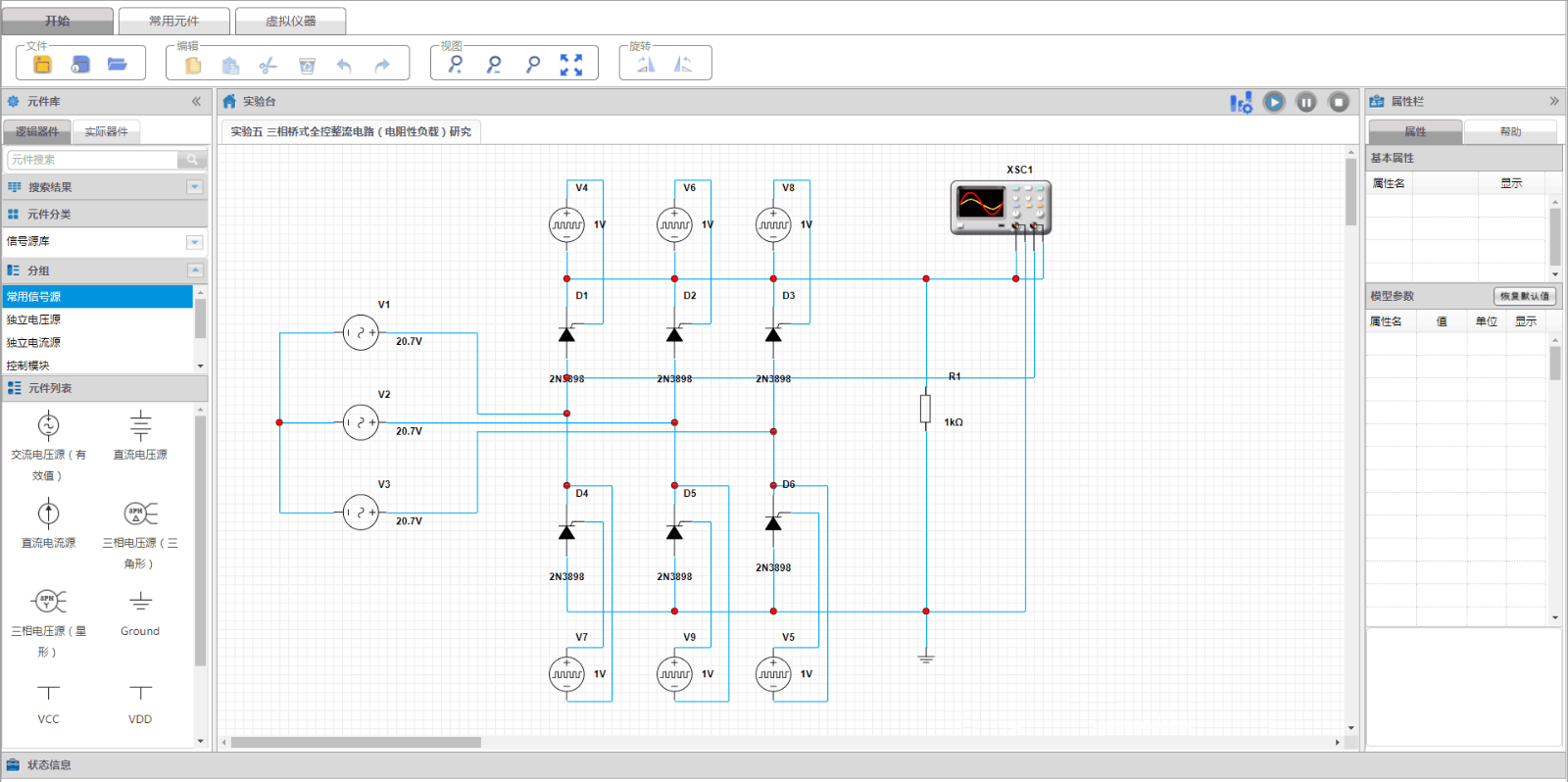

三相橋式全控整流電路實驗

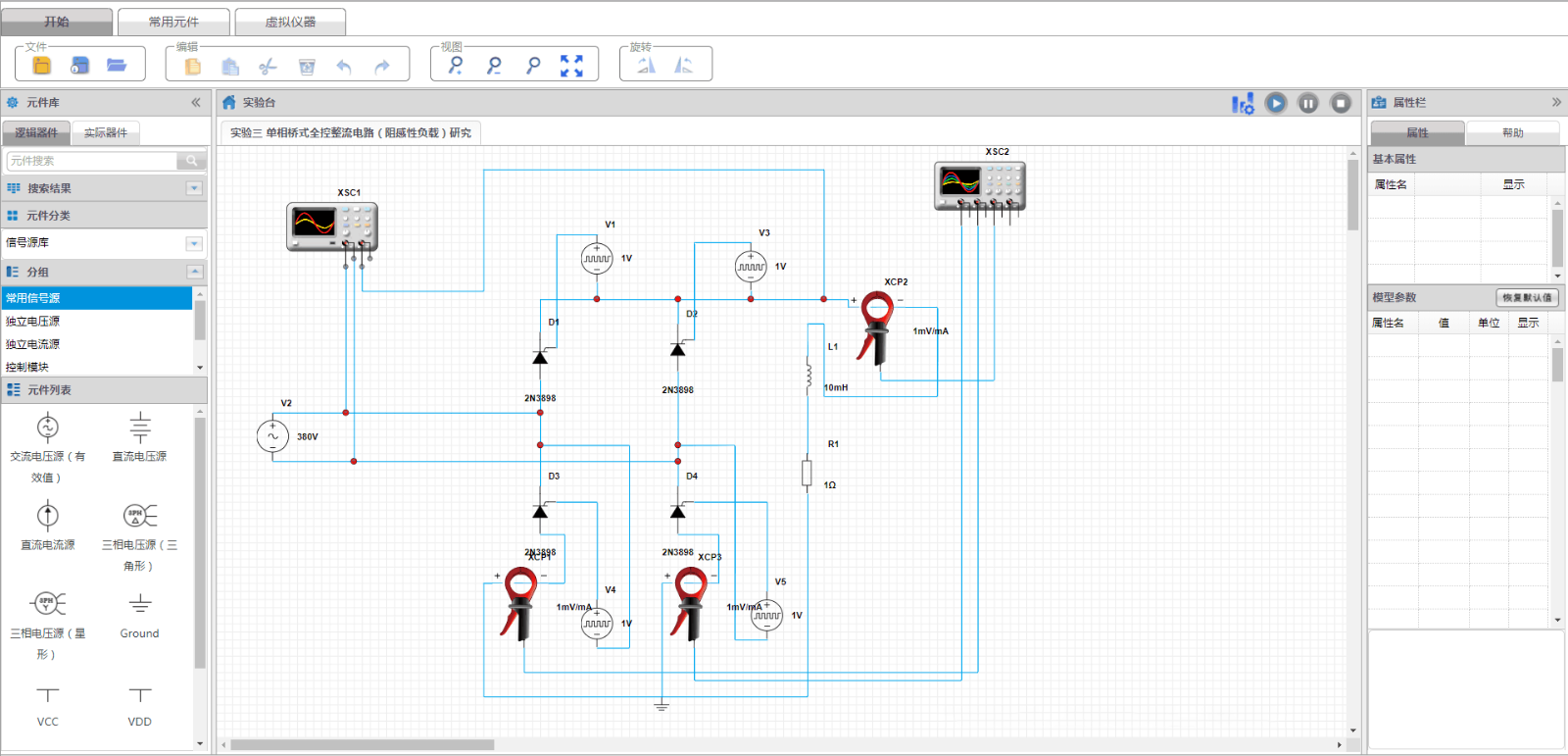

單相橋式全控整流電路實驗
1、《電力電子技術》課程提供了2類共262種器材模型:
★信號源:10種常用信號源、8種獨立電壓源、7種獨立電流源、3種受控電壓源、2種受控電流源、8種控制模塊;
★基本元件庫:4種常見電阻、3種常見電容、3種常用電感、30種變壓器;
★二極管庫:20個常用普通二極管、10個常用穩壓二極管、15個常用型號整流橋、20個常用型號晶閘管;
★晶體管庫:15個常用NPN晶體管、10個常用PNP晶體管、10個常用N溝道增強型MOS管、5個常用P溝道增強型MOS管;
★模擬集成元件庫:10個常用運算放大器;
★虛擬儀器:固緯信號發生器AFG-2005、雙通道示波器、四通道示波器、頻率計、電壓探針、勝利萬用表VC9802A、直流電壓表、直流電流表、交流電壓表、交流電流表、電流探頭。
2、課程提供了12個典型實驗案例:
★1) 單相半波可控整流電路(阻性負載)研究
★2) 單相橋式全控整流電路(電阻性負載)研究
★3) 單相橋式全控整流電路(阻感性負載)研究
★4) 三相半波可控整流電路(電阻性負載)研究
★5)三相橋式全控整流電路(電阻性負載)研究
★6)三相橋式全控整流電路(阻感性負載)研究
★7)單相橋式全控整流及逆變電路研究
★8)三相橋式整流及有源逆變電路研究
★9)降壓式變換器研究
★10)升壓式變換器研究
★11)升、降壓式變換器研究
★12)Cuk直流斬波器研究
★備注:除上述實驗,用戶也可以利用提供的器材模型自主添加典型實驗。
3變電站設備巡視仿真實驗
本產品是針對各大高等院校及電廠等相關機構進行變電廠巡視訓練課程,開發的可在網上開展基于B/S架構的虛擬實驗教學軟件。使用三維仿真技術模擬了接近真實的電廠內的綜合布線環境,以及相應的器材、設備、工具。具備了前期準備,巡視要點等環節的認知和操作訓練,并對重要步驟、操作技巧進行提示,學生可拖拽觀看細節。同時,該軟件解決了現實實驗教學中場地不足、組織成本高等問題。該實驗面向各大高等院校、變電所等機構的變電廠巡視訓練需要。

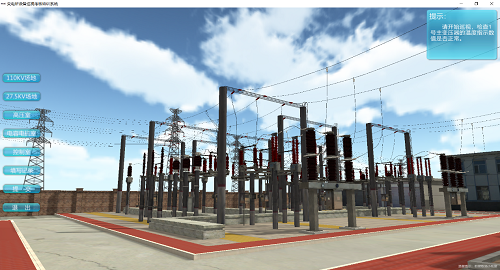

變電站巡視

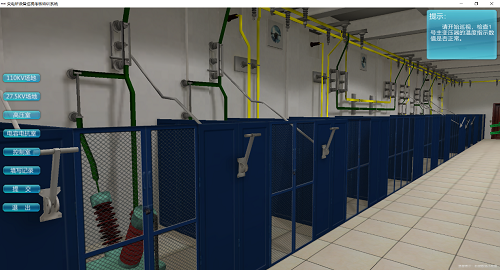

高壓室巡視
4空氣間隙放電虛擬仿真實驗
空氣間隙擊穿特性測量實驗系統,以高壓電實驗室真實實驗為基礎,在三維場景中模擬真實的實驗過程。學生在進行虛擬實驗的過程中,能夠像在真實實驗中,體會到高壓實驗的全過程,觀察到放電時的現象和聲音。通過實驗,學生可掌握高壓實驗的接線原理,各種器材的連接方式,和放電電壓的測量方式,能夠?qū)W習和重視高壓實驗過程中應該注意的安全事項。實驗中通過自由搭建實驗器材和連接方式,進行任意的參數設置,通過仿真計算得到實驗結果,高度仿真了真實實驗的輸入?yún)?shù)和輸出結果。

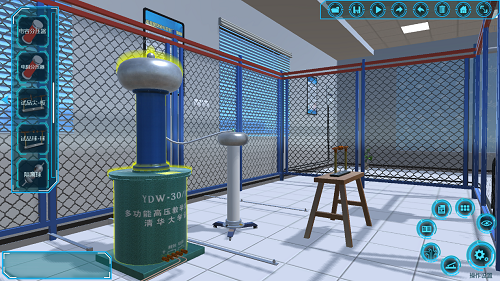

實驗場景

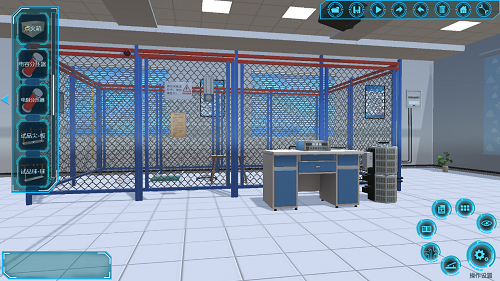

實驗器材搭建
1.3產品目錄
實驗形式 | 學科類別 | 產品名稱 | 架構 | 單位 | 數量 |
2D | 自動化控制 | 自動控制原理虛擬實驗教學系統 | C/S | 套 | 1 |
過程控制虛擬實驗教學系統 | C/S | 套 | 1 | ||
電氣 | 開放式網上電機拖動虛擬實驗室軟件 | B/S | 套 | 1 | |
開放式網上電力電子技術虛擬實驗室軟件 | B/S | 套 | 1 | ||
2D+3D | 自動化控制 | 水箱液位控制虛擬實驗教學系統 | B/S | 套 | 1 |
電機轉速控制虛擬仿真實驗教學系統 | B/S | 套 | 1 | ||
3D | 電氣 | 變電站設備巡視仿真實驗 | B/S | 個 | 1 |
空氣間隙放電虛擬仿真實驗 | B/S | 個 | 1 | ||
電機學虛擬仿真實驗 | B/S | 個 | 1 | ||
智能微電網并網運行控制虛擬仿真實驗項目 | B/S | 個 | 1 | ||
局部放電測量虛擬仿真實驗 | B/S | 個 | 1 | ||
能源動力 | 熱泵虛擬仿真實驗 | B/S | 個 | 1 | |
氣水與油水兩相流實驗 | B/S | 個 | 1 | ||
自動化控制 | 飛行控制算法虛擬仿真系統 | B/S | 個 | 1 | |
飛行儀表虛擬仿真系統 | B/S | 個 | 1 | ||
空調系統排故虛擬仿真系統 | B/S | 個 | 1 | ||
電氣系統排故虛擬仿真系統 | B/S | 個 | 1 | ||
并聯機器人虛擬仿真系統 | B/S | 個 | 1 | ||
嵌入式-步進電機調速閉環系統PID算法虛擬仿真實驗 | B/S | 個 | 1 | ||
嵌入式-壓力或溫度檢測控制系統實驗 | B/S | 個 | 1 |
