數字信號處理虛擬實驗教學系統
本產品是針對各類大中專院校《數字信號處理》實驗課程配套開發的可在網上開展基于C/S架構的虛擬實驗教學系統,系統由課程實驗仿真臺和虛擬實驗教學管理系統兩部分組成。仿真臺模擬真實實驗中用到的器材和設備,提供與真實實驗相似的實驗環境;虛擬實驗教學管理系統提供全方位的虛擬實驗教學輔助功能,包括:實驗前的預習、實驗的開課管理、典型實驗庫的維護、實驗教學安排、實驗過程的指導、實驗結果的批改、實驗成績統計查詢等功能,為實驗教學環境提供服務并開展應用??蓾M足各類大中專院?!稊?shù)字信號處理》課程實驗教學環節的需要,尤其適用于遠程教學。

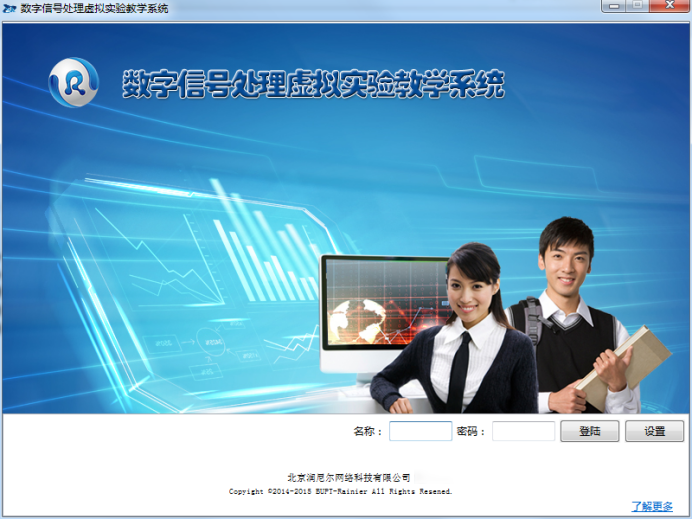

數字信號處理虛擬實驗教學系統登陸界面

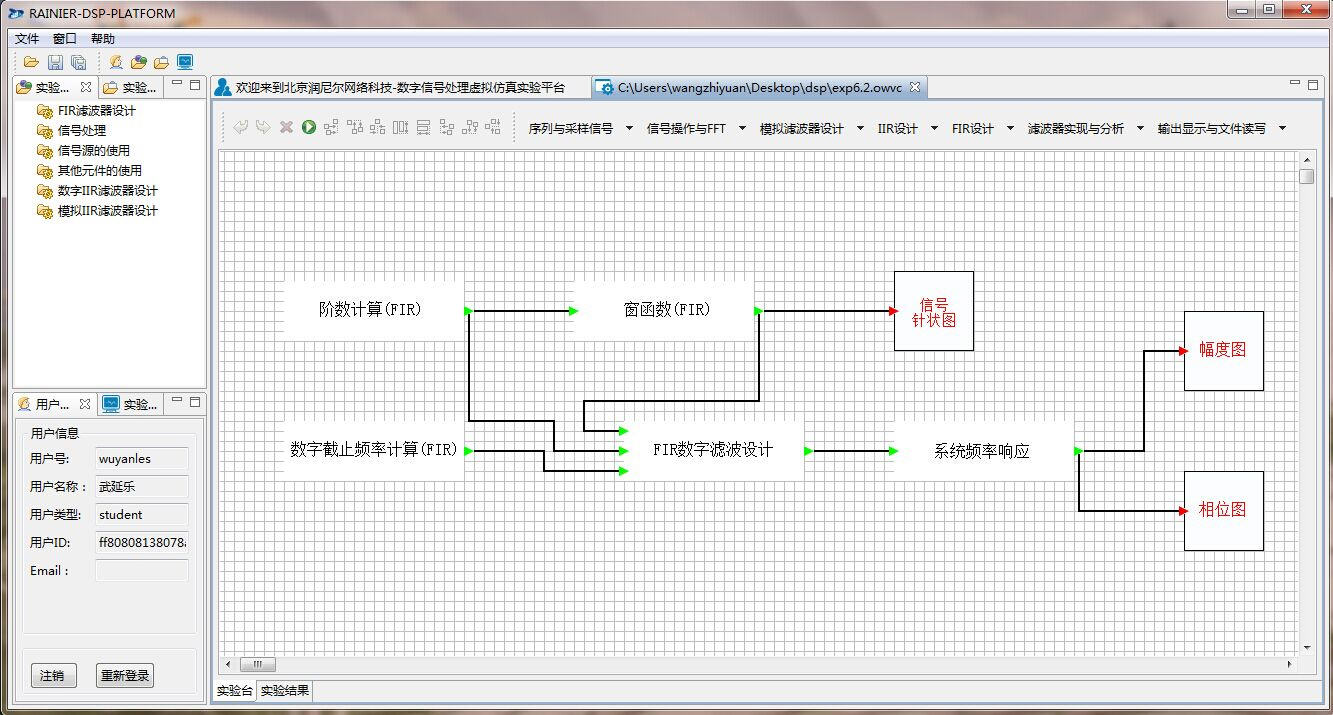

數字信號處理虛擬實驗教學系統仿真界面
系統提供了七大類54種數字信號處理器件模型:
1、序列與采樣信號
復指數序列、隨機整數序列、實指數序列、矩形序列、抽樣脈沖序列、正弦序列、階躍序列、正弦采樣信號
2、信號操作與FFT
序列相加、序列卷積、序列累加、序列反褶、序列相乘、序列平移、周期序列、信號延遲、信號下采樣(抽取因子)、信號上采樣(內插因子)、信號重構(采樣率轉換)、高斯白噪聲、加法器(采樣信號疊加)、增益器、FFT(快速傅立葉變換)、IFFT(快速傅立葉反變換)
3、模擬濾波器設計
巴特沃斯模擬低通(脈沖響應設計)、切比雪夫1型模擬低通(脈沖響應設計)、切比雪夫2型模擬低通(雙線性變換設計)、橢圓模擬低通(雙線性變換設計)、脈沖響應不變法設計(模擬轉換為數字)、雙線性變換法設計(模擬轉換為數字)
4、IIR設計
巴特沃斯數字濾波設計、切比雪夫1型數字濾波設計、切比雪夫2型數字濾波設計、橢圓數字濾波設計
5、FIR設計
階數計算(FIR)、數字截止頻率計算(FIR)、窗函數(FIR)、FIR數字濾波設計
6、濾波器實現與分析
1/z傳遞函數(濾波器結構)、FIR數字濾波器實現、IIR數字濾波器實現、系統頻率響應、系統脈沖響應、系統階躍響應
7、輸出顯示與文件讀寫
讀取外部數據(txt)文件、數據寫入外部文件、讀取外部音頻文件、音頻數據寫入外部文件、復數信號點陣圖、信號針狀圖、信號波形圖、幅度圖、相位圖、零極點分布圖
使用現有器材模型系統提出了如下二類17種典型實驗的訓練:
一、基本元器件使用實驗
1.信號源的使用
2.信號處理
3.模擬IIR濾波器設計
4.數字IIR濾波器設計
5.FIR濾波器設計
6.其他元件的使用
二、信號處理與應用分析型實驗
7.序列信號的產生及運算
8.FFT的應用
9.脈沖響應不變法設計IIR數字濾波器
10.雙線性變換法設計IIR數字濾波器
11.IIR數字濾波器的設計與實現
12.窗函數法設計FIR數字濾波器
13.級聯型數字濾波器的濾波實現
14.并聯型數字濾波器的濾波實現
15.抽取器的高效FIR多相結構實現
16.內插器的高效FIR多相結構實現
17.數據與音頻信號的處理
備注:除上述實驗,用戶也可以利用提供的器材模型自主添加典型實驗。
系統服務器端用戶分為學生、教師、教務管理員和系統管理員四種角色,不同角色擁有不同權限。
?學生:選課、選擇實驗、開展實驗、接受實驗指導、在線提交實驗報告、保存和提交實驗結果、查詢實驗成績和批語。
?教師:典型實驗庫維護、發布實驗、安排實驗、批改實驗報告、系統指導、統計并發布學生的實驗成績和批語。
?教務管理員:課程計劃、開課計劃、選課日期設置、開課審核、開課查詢。
?系統管理員:用戶管理、分組管理、角色管理、權限管理、系統維護等。
性能指標
支持同時在線用戶數1萬人以上,經過在多所學校的實訓教學應用,系統運行穩定,不限終端用戶數,完全能滿足職業技能大賽訓練或省賽預賽使用。
服務器運行環境
操作系統:Windows Server ,Linux/Unix Server
Web服務器:Tomcat6.0,JDK6.0
數據庫:MySQL
客戶端運行環境
操作系統: All Windows系列
