開放式網上理論力學虛擬實驗室軟件簡介
適用專業：機械工程、力學、材料與土木等專業。
理論力學課程是機械、材料、土木等專業的一門主干專業基礎課，其理論性和實踐性都很強，它的實驗教學是理論力學課程教學中的一個重要實踐環節。目前，現實中的理論力學實驗存在以下局限性：
1．硬件依存性較強，只能在特定實驗室進行；
2．實驗室難以擺放足夠數量的設備，無法滿足學生獨立進行實驗的需求；
隨著招生規模的逐年擴大，教學改革的不斷深入，理論力學實作為力學基礎學科，實驗教學又是理論教學的重要組成部分面對實驗室場地有限等窘境，開展新型教學模式，利用理論力學虛擬實驗輔助教學迫在眉睫。
該軟件是針對大學?？?、本科《理論力學》實驗課程配套開發的可在網上開展的虛擬實驗，該軟件在使用過程中有如下優勢：
1．系統模擬實驗中用到的器材和設備，提供與真實實驗相似的實驗環境，提供網上實驗教學過程管理功能，包括：典型實驗庫的維護、實驗安排、提交實驗報告、實驗批改、成績統計、實驗答疑等功能模塊?？蓾M足高等學校和各類培訓機構實驗教學環節的需要，尤其適用于遠程教學；
2．使用3DMAX、Maya等專業軟件進行三維建模、動畫制作、場景渲染等，模擬真實的實驗環境。
使用現有器材模型，系統可開展如下11個常用理論力學虛擬實驗的訓練：
• 摩擦力實驗；
• 剛體碰撞實驗；
• 單擺實驗；
• 四連桿機構實驗；
• 簡支梁結構模態分析實驗；
• 質心與轉動慣量實驗
• 自由振動實驗
• 機構運動演示實驗
• 剛性轉子動剛度和動反力實驗
• 哥式慣性力實驗
• 離心慣性力演示實驗
.jpg)
圖一理論力學實驗室界面
（1）單擺虛擬實驗
本虛擬實驗提供鋼球和乒乓球兩種材質小球開展實驗，固定小球單擺范圍θ<5°，取小球擺動周期多次，減小系統誤差，達到實驗數據靈活處理，通過周期公式反解出重力加速度，并通過實驗對比兩種材質小球?qū)嶒?yàn)現象，得出空氣浮力對測重力加速度的影響，從而得出測重力加速度的影響因素。
.png)

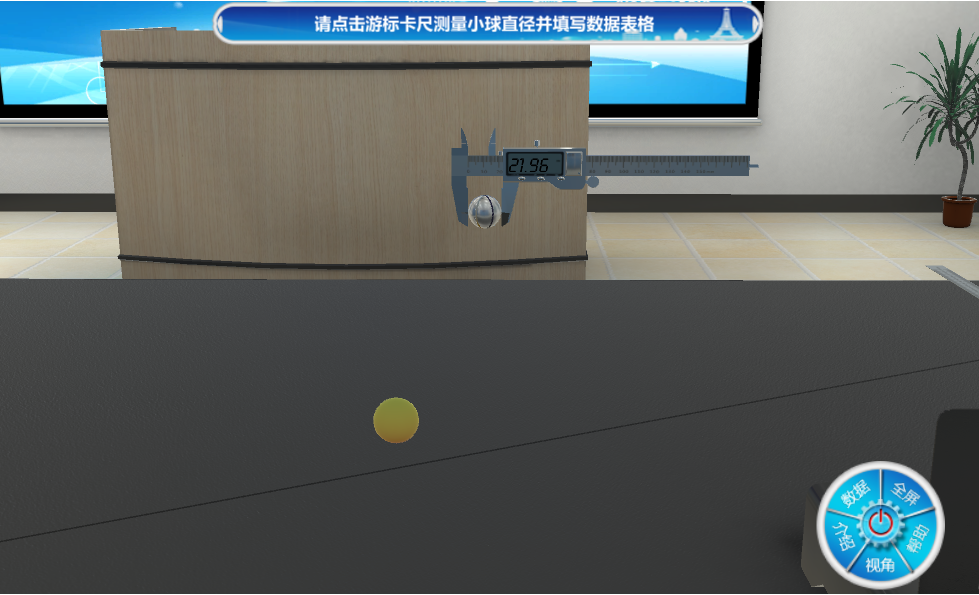

圖二測量小球直徑
.png)

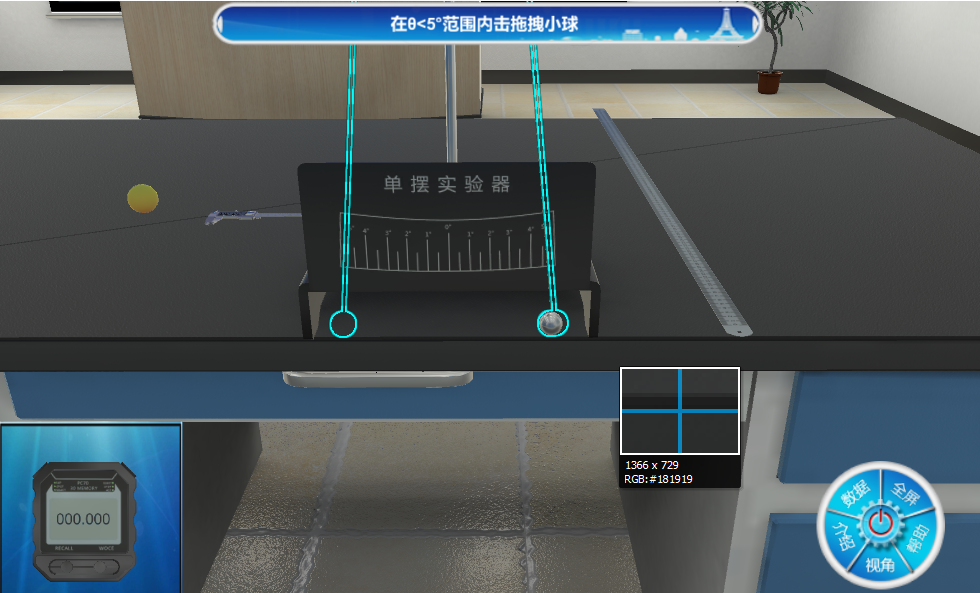

圖三單擺范圍
（2）簡支梁結構模態虛擬實驗
本虛擬實驗提供了四個模塊，實驗過程按照結構、采樣、分析和動畫的順序來進行，其中結構對簡支梁進行了節點劃分，采樣確定實驗測點位置和測點個數，點擊觸發采樣之后，采樣數據在電腦屏幕中實時跟蹤顯示，軟件會對其進行模態分析、振型編輯，而動畫則顯示了簡支梁的一階陣型圖、二階陣型圖、三階陣型圖和四階陣型圖，實驗現象與實驗結果與真實開展的實驗無異。
.png)

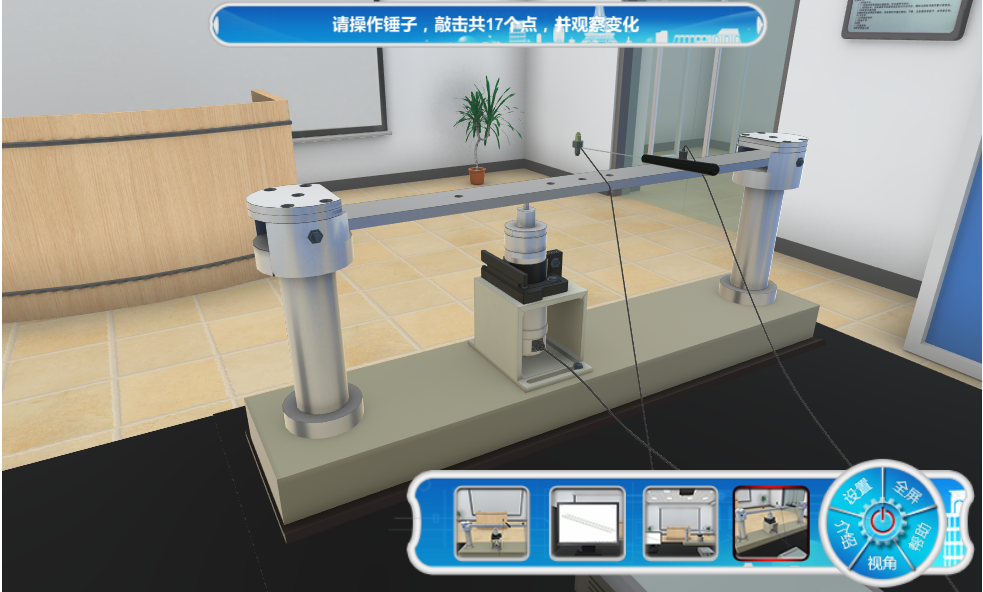

圖四簡支梁觸發試樣
.png)
圖五觸發試樣圖像
（3）摩擦力虛擬實驗
本虛擬實驗提供了兩種參數的測量選擇，同時提供五種材質的功能選擇，學者實驗過程中可以隨機選擇測量參數，動摩擦因數或靜摩擦因數。測定靜摩擦因數時，通過逐漸增加斜面傾角，測得滑塊將滑未滑時的摩擦角，其正切值即為靜摩擦因數，這能夠使學者清楚的了解摩擦角的含義并很好的區分靜摩擦與滑動摩擦的區別。測定動摩擦因數時，實驗中才用光電門和數字顯示器，當帶有遮光條的滑塊通過兩光電門時，能夠求得加速度，從而求得動摩擦因數，這個過程不但使學者了解光電傳感器的使用，而且考查學生綜合運用所學理論和實驗技術的能力，培養學生獨立分析和解決問題的能力。
.png)

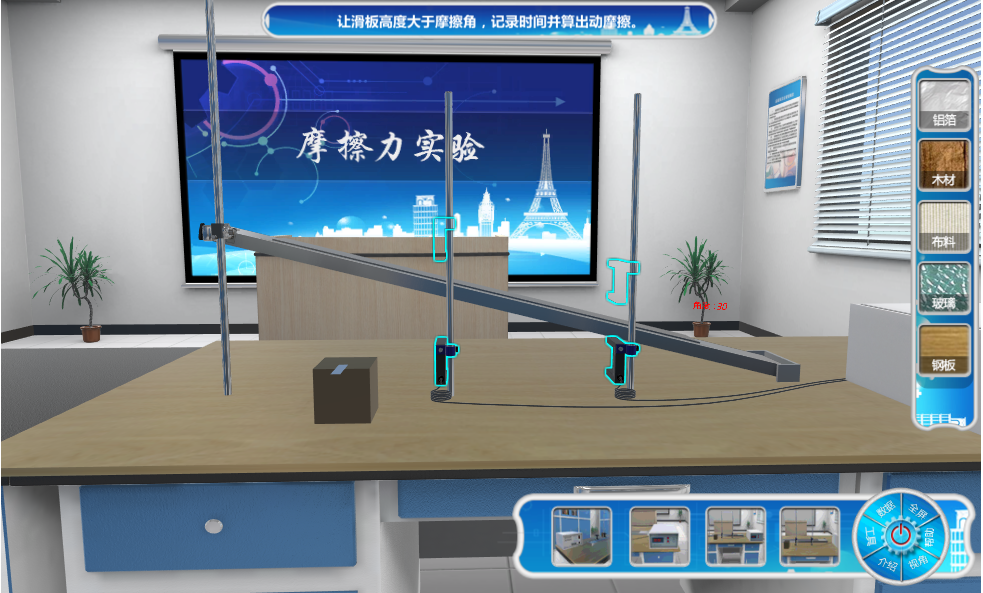

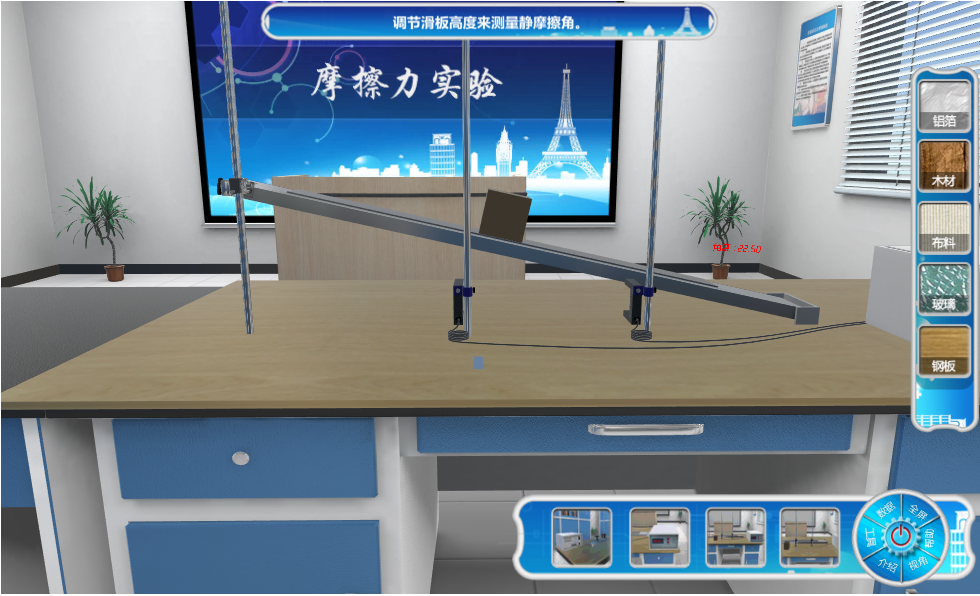

圖六測量摩擦角
.png)
圖七安裝光電門
.png)

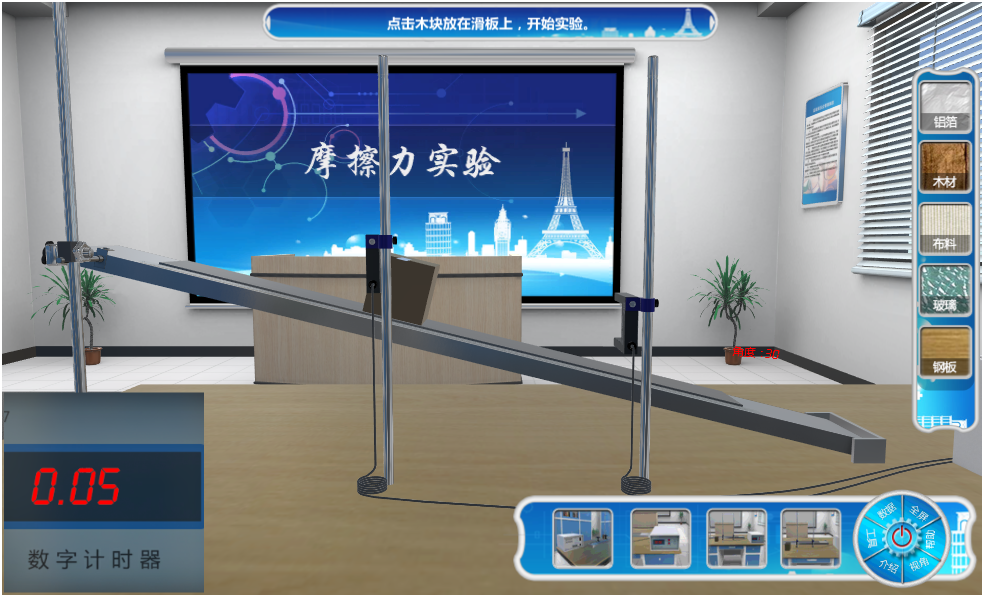

圖八滑塊通過光電門，光電計時器計時
（4）機構運動演示實驗
本虛擬實驗提供了近十種類型機械運動機構的運動形式，包括機器與機構、平面邊桿機械的基本形式、平面連桿機構、凸輪機構的形成、齒輪機構的各種類型、齒輪的基本性質、輪系的基本形成、間歇運動機構、組合機構和空間連桿機構，加強學者對機械與機器的認識，通過實驗，直觀地、全面地了解理論力學相關機構，了解各種機構的組成及應用情況。
.png)

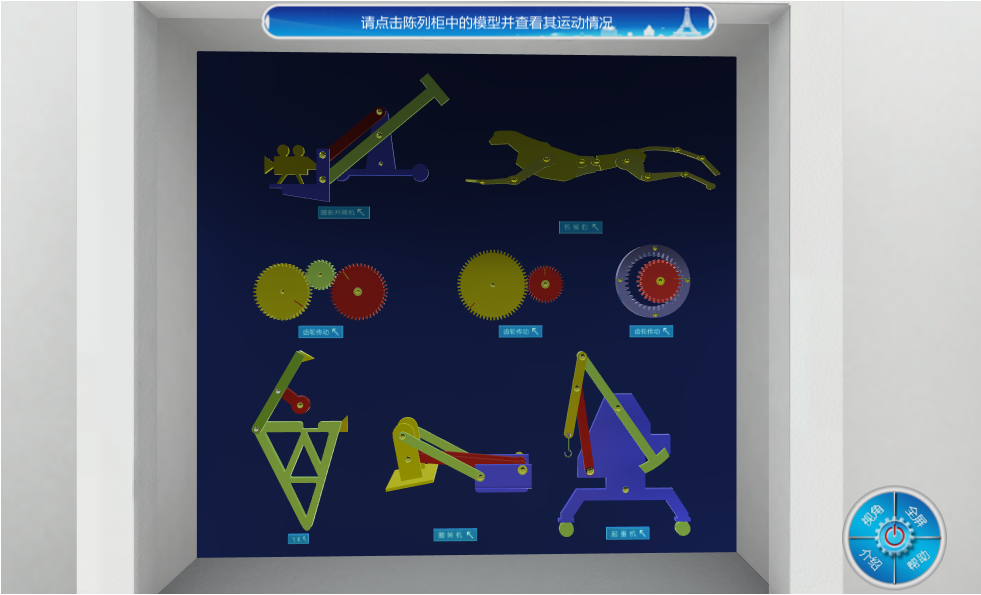

圖九機構陳列
.png)

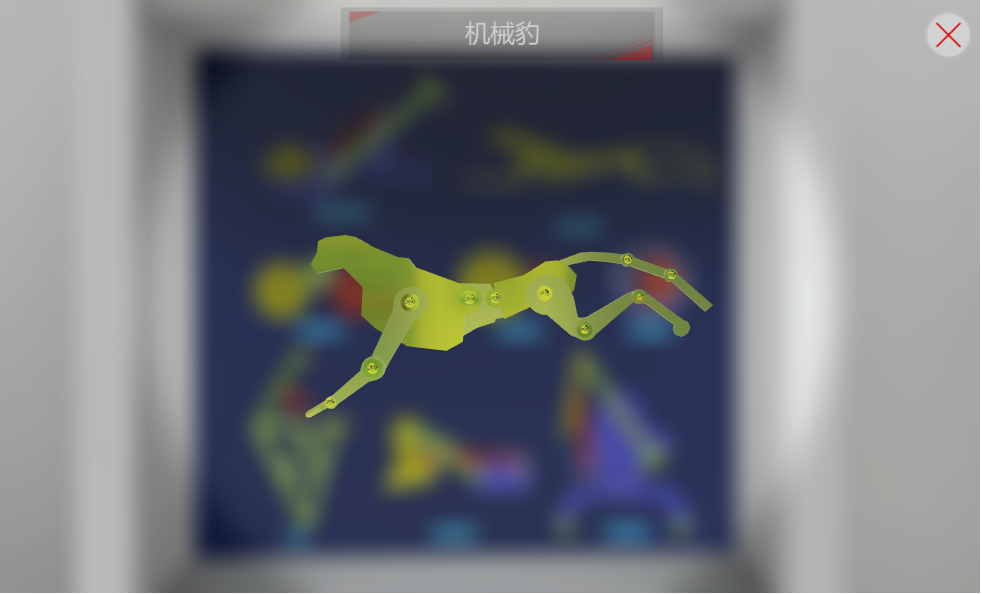

圖十機械豹
.png)

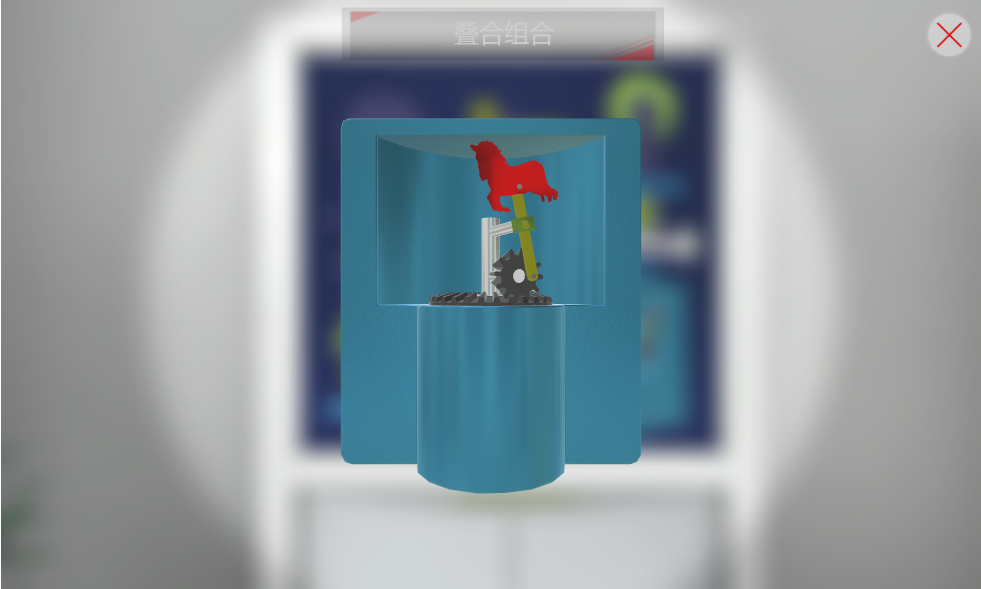

圖十一疊合組合
（5）四連桿機構演示實驗
本虛擬實驗提供了所搭接機構的機構運動，通過演示實驗，使學者了解平面連桿機構的組成形式，鉸鏈四連桿機構中曲柄搖桿機構、雙曲柄機構、雙搖桿機構的組成特點。
.png)

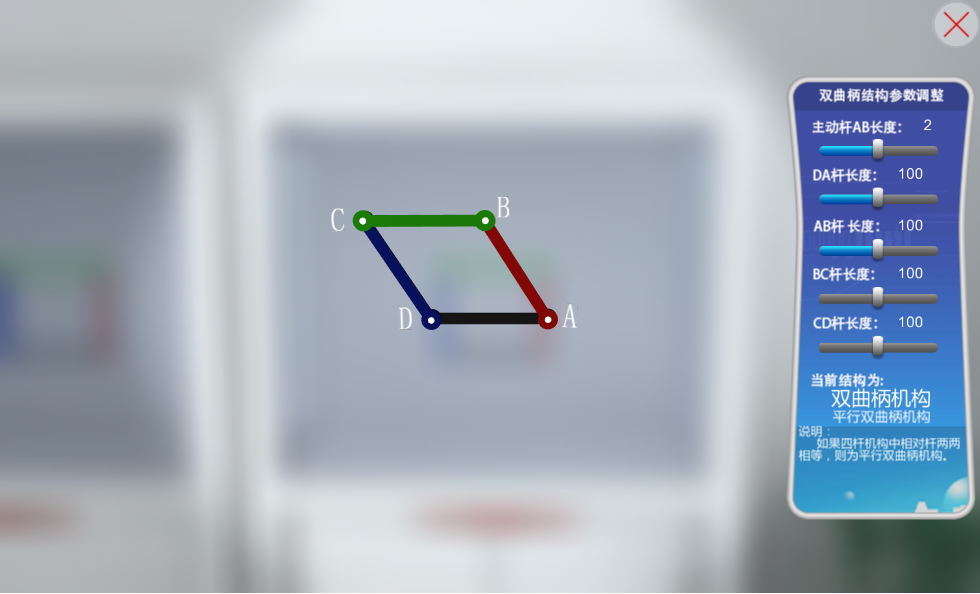

圖十二雙曲柄機構
（6）自由振動虛擬實驗
本虛擬實驗提供了單自由度振動系統四種不同參數的測量，學者通過實驗可以掌握單自由度振動系統靜剛度，固有頻率、阻尼比、等效質量的測量方法，同時也可以掌握阻尼對單自由度振動系統振動衰減的影響，便于學者綜合學習振動相關知識。
.png)

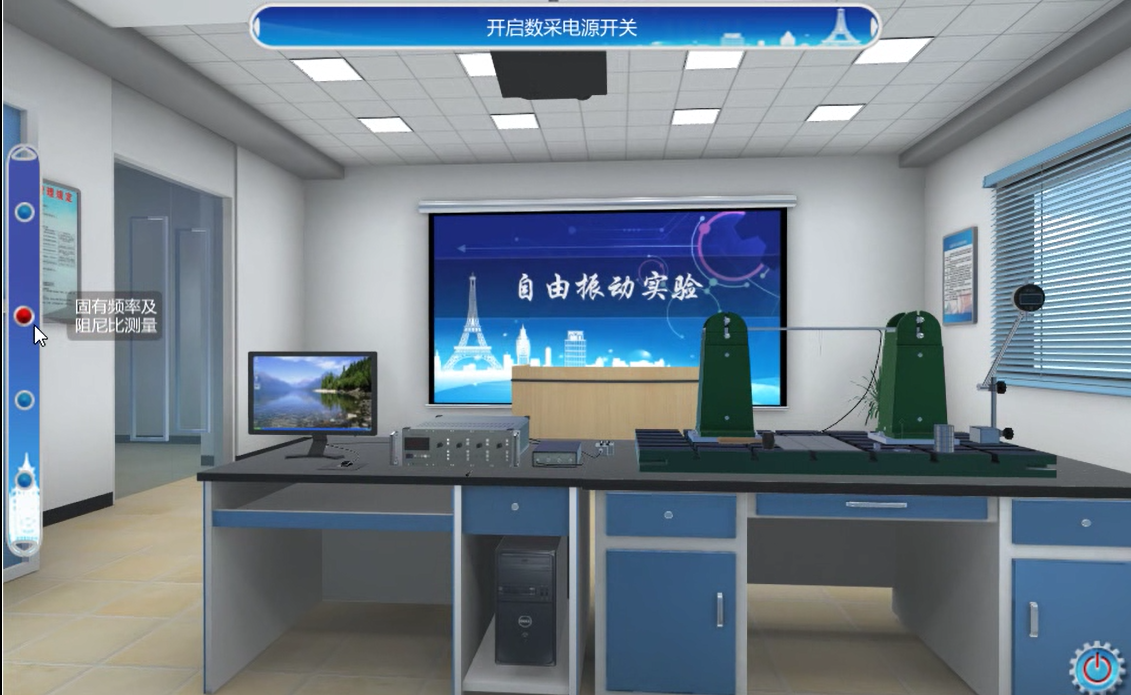

圖十三參數測量選擇
（7）質心與轉動慣量測量虛擬實驗
本虛擬實驗提供了質心與轉動慣量?jī)煞N理論力學理論測試，利用稱重法測量質心，利用三線扭擺法和復擺法測得物體轉動慣量，并在測量物體轉動慣量過程中，學者可以對兩種測量方法進行學習和比較。
.png)

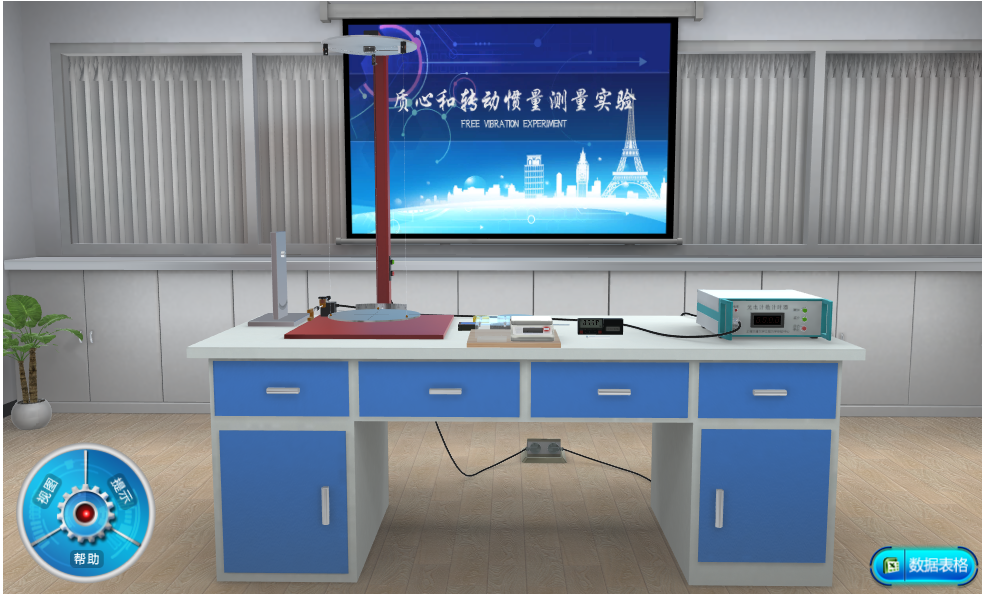

圖十四實驗裝置
.png)

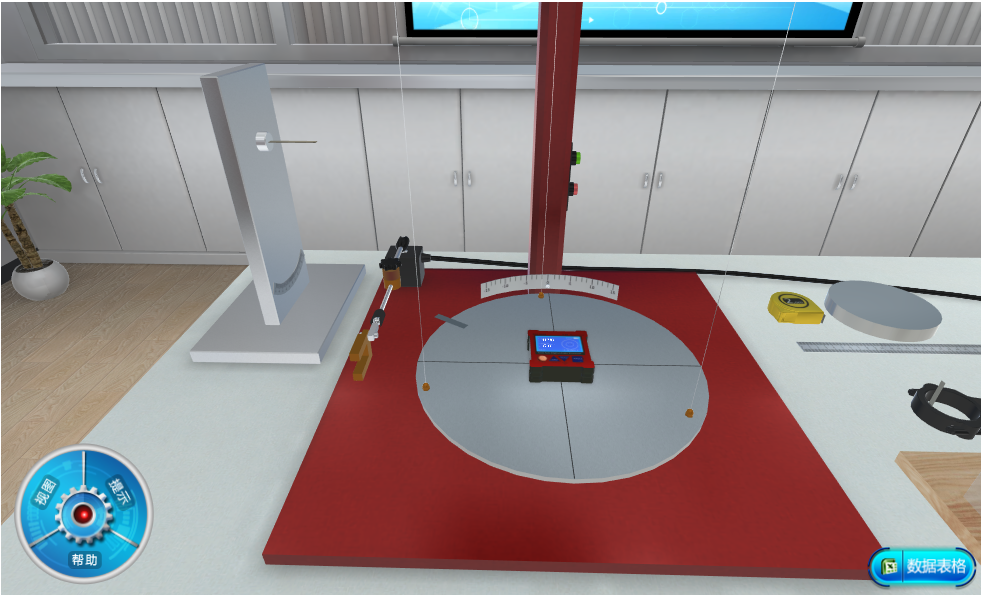

圖十五三線扭擺調平
（8）哥式慣性力演示實驗
本虛擬實驗是理論力學運動學中重要概念哥氏加速度對應哥式慣性力的演示實驗，畫抽象的概念具象化，讓學者更易把握運動學中絕對加速度、相對加速度、牽連加速度和科氏加速度對應的關系，感受哥式慣性力的存在。
.png)

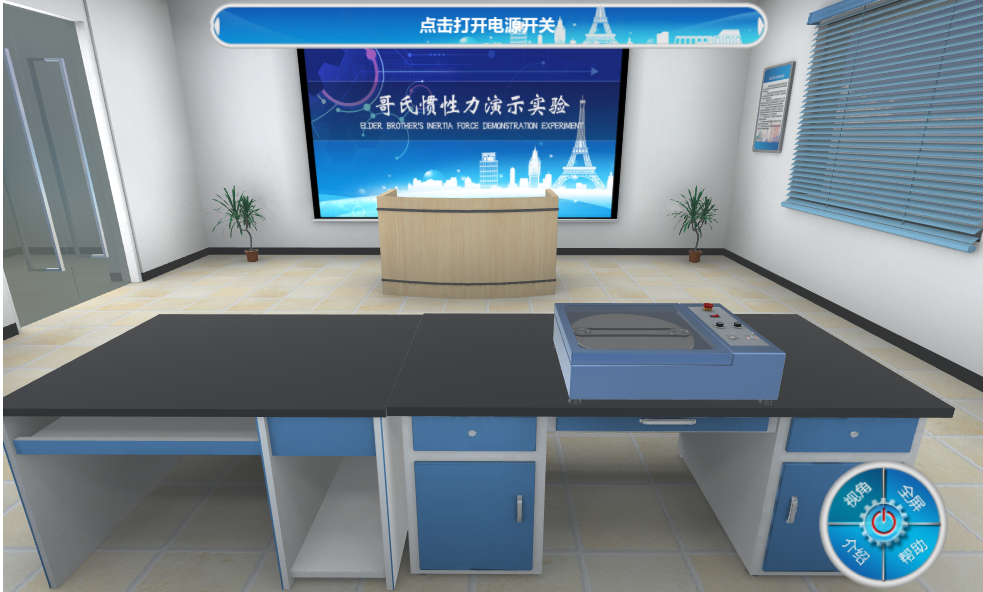

圖十六實驗場景
.png)
圖十七實驗裝置
（9）剛性轉子動剛度與動反力虛擬實驗
本虛擬實驗提供了實驗裝置的虛擬連接和轉子裝置在實驗過程中的具體操作，虛擬基頻檢測儀和相關測試儀器的使用，學者通過能夠掌握轉子動平衡的原理和操作。
.png)

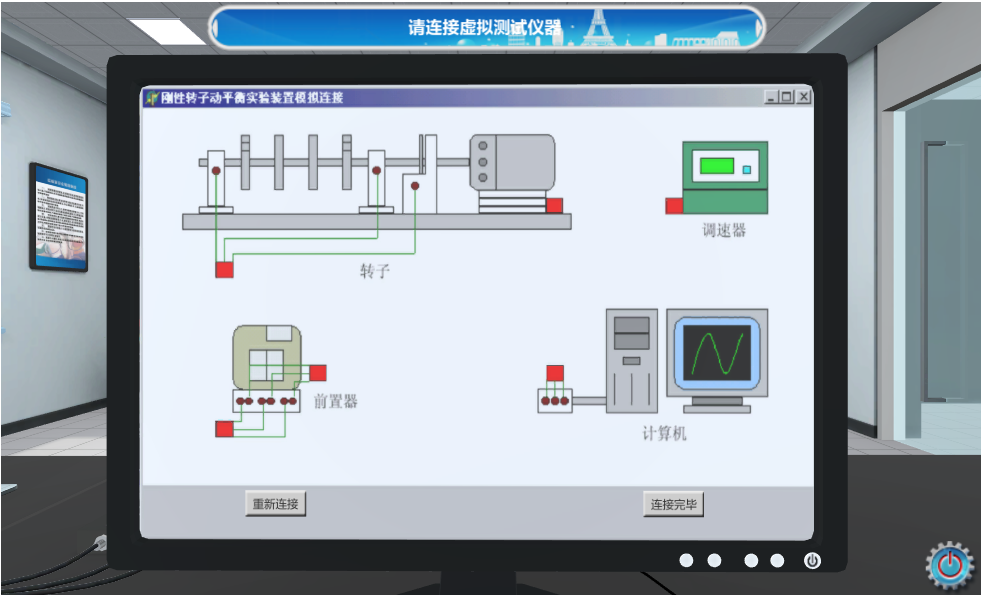

圖十八虛擬連接儀器
.png)

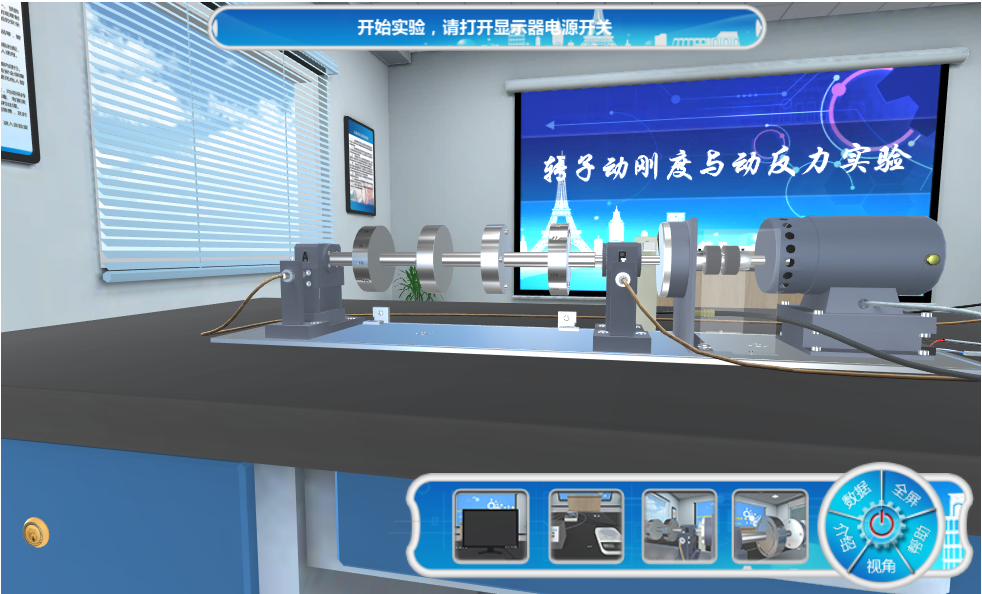

圖十九轉子裝置
（10）剛體碰撞虛擬實驗
本實驗提供了鐵球、鋁球和銅球三種小球的碰撞，實驗中包含實驗介紹和實驗數據結果處理使學者掌握剛體碰撞實驗儀的操作流程，實驗數據靈活處理，方便學者掌握碰撞相關理論，并求出碰撞能量差和恢復系數。
.png)

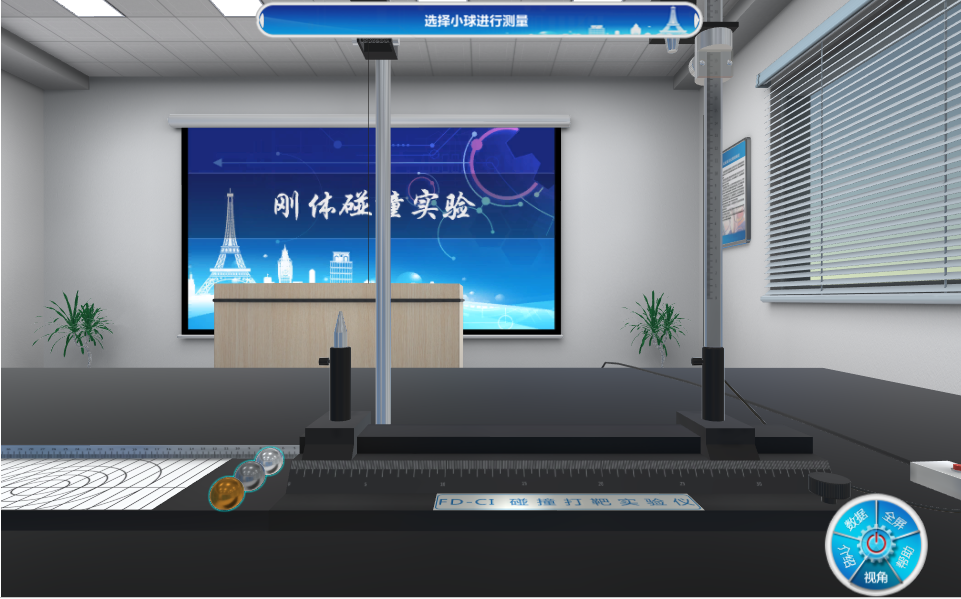

圖二十實驗裝置
.png)

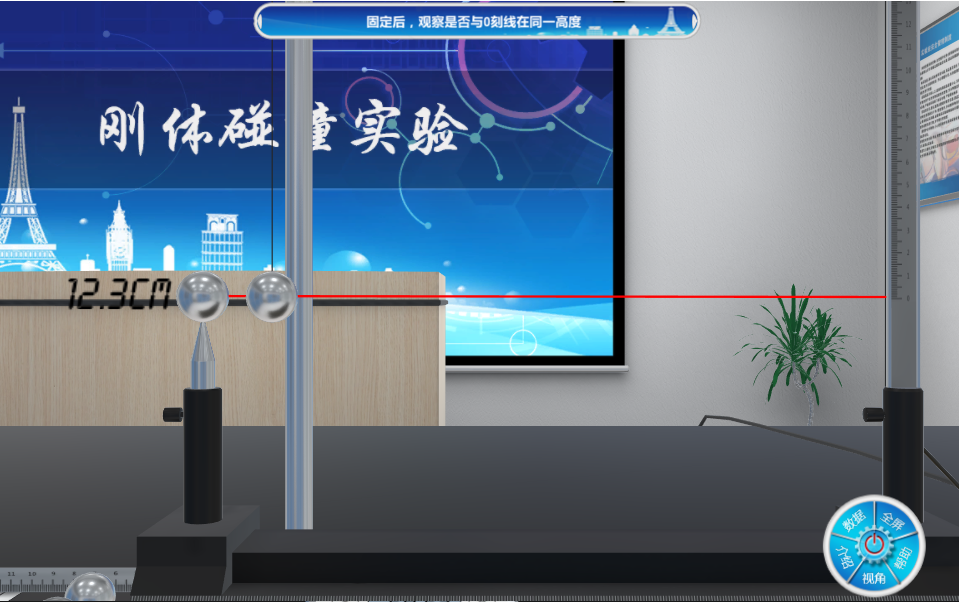

圖二十一三心同線
.png)

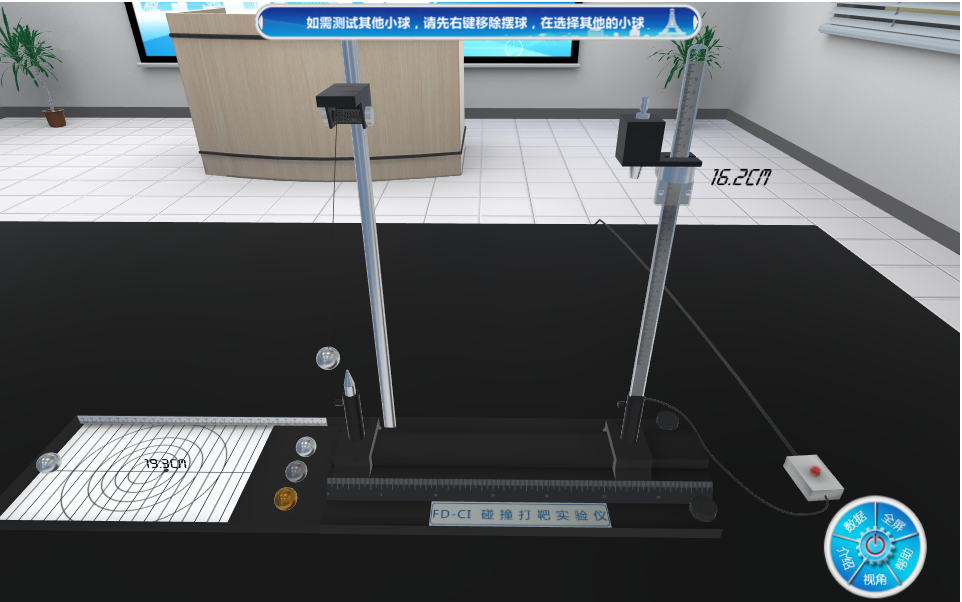

圖二十二單擺過程
.png)

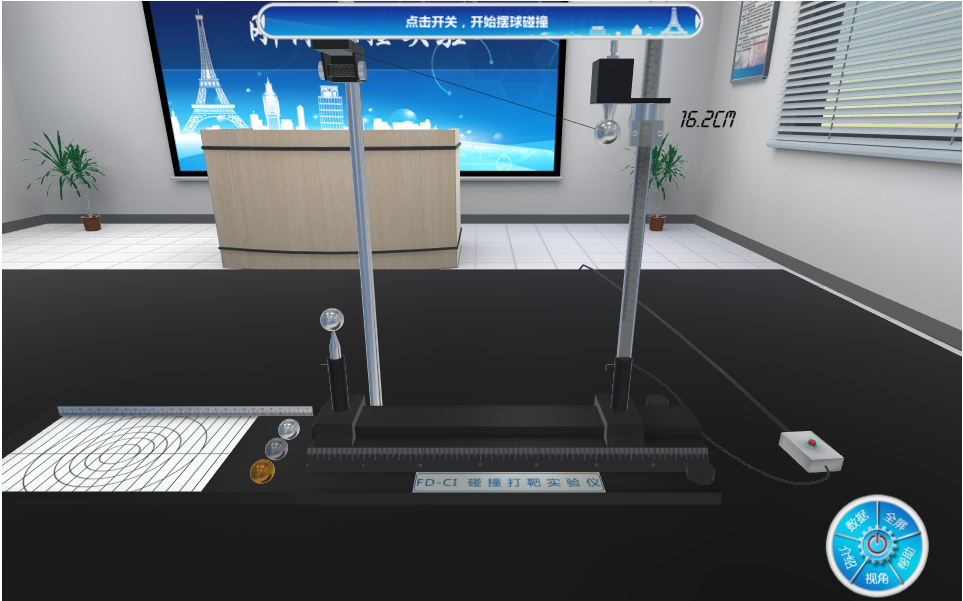

圖二十三平拋過程
（11）離心慣性力演示實驗
本實驗提供了離心慣性力演示過程，通過配有電機和控制器可以實現轉速控制下離心慣性力的現象。演示儀設有防護玻璃、觀察窗和燈光等，不僅為使用者提供了運行的安全，還達到良好的觀測效果。
.png)

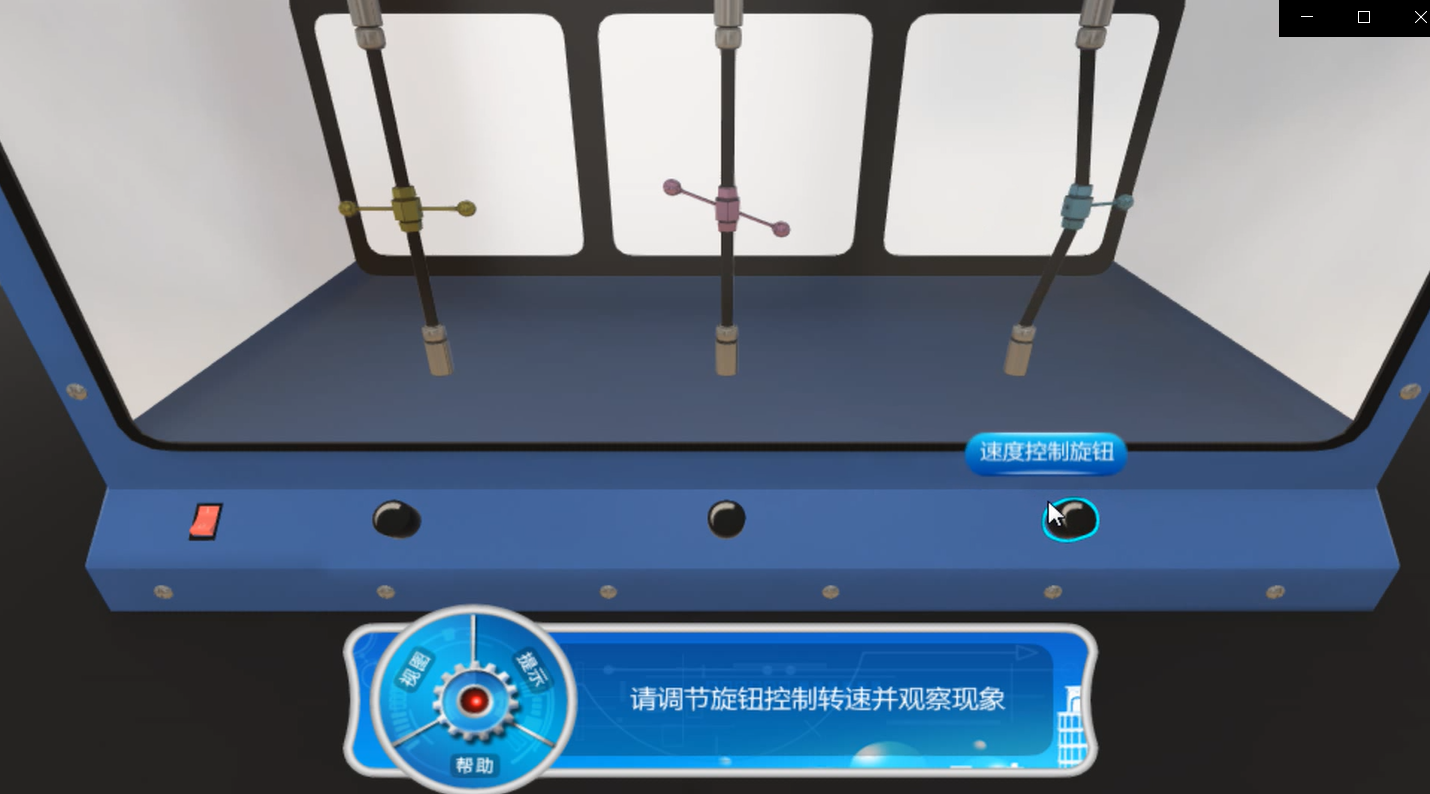

圖二十四調節旋鈕控制轉速
.png)

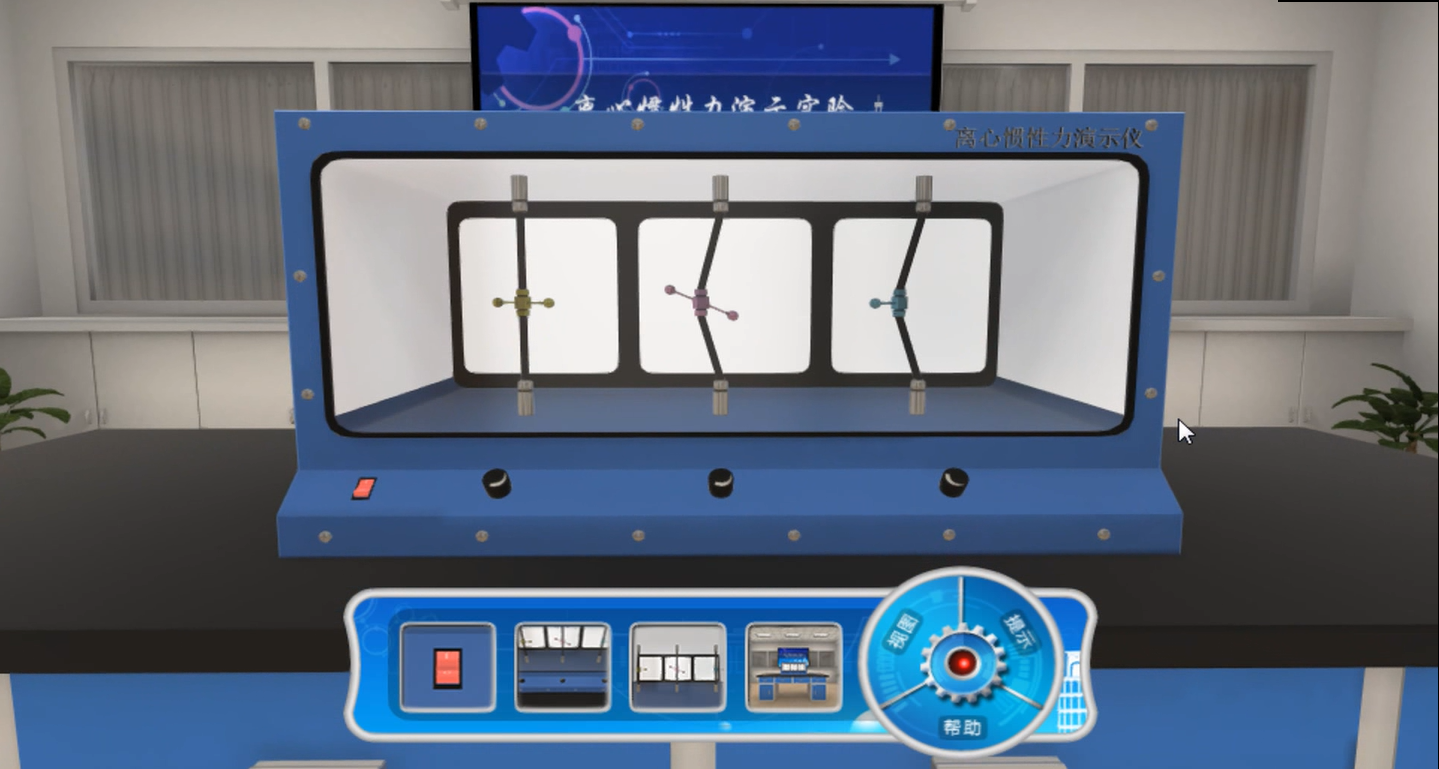

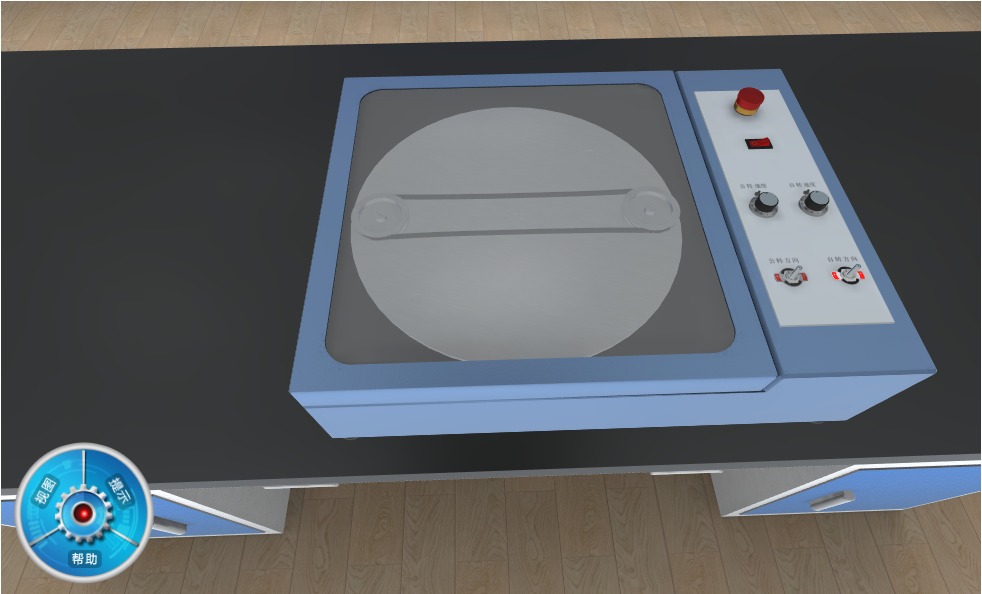

圖二十五實驗現象
系統服務器端用戶分為學生、教師、教務管理員和系統管理員四種角色，不同角色擁有不同權限。
學生：選課、選擇實驗、開展實驗、接受實驗指導、在線提交實驗報告、保存和提交實驗結果、查詢實驗成績和批語。
教師：典型實驗庫維護、發布實驗、安排實驗、批改實驗報告、系統指導、統計并發布學生的實驗成績和批語。
教務管理員：課程計劃、開課計劃、選課日期設置、開課審核、開課查詢。
系統管理員：用戶管理、分組管理、角色管理、權限管理、系統維護等。
性能指標
支持同時在線用戶數1萬人以上，經測試，系統運行穩定，不限終端用戶數，完全能滿足日常教學使用。
服務器運行環境
操作系統：WindowsServer，Linux/UnixServer
Web服務器：Tomcat6.0，JDK6.0
數據庫：MySQL
客戶端運行環境
操作系統：AllWindows系列
