新能源汽車虛擬仿真實驗簡介
適用專業：車輛工程、汽車工程、汽車與交通工程、能源與動力工程等相關專業。
新能源汽車類課程是車輛工程、汽車工程等相關專業的一門主干基礎課，其理論性和實踐性都很強，它的實驗教學是新能源汽車課程教學中的一個重要實踐環節。目前，現實中的新能源汽車實驗存在以下局限性：
1、硬件依存性較強，只能在特定實驗室中進行；
2、需要數量較大的儀器設備，才能滿足學生人手一套設備獨立進行實驗的需求；
3、部分實驗的操作過程比較繁瑣，導致學生在實物實驗中操作不順暢，
隨著招生規模的逐年擴大，教學改革的不斷深入，新能源汽車實驗的教學任務越來越重，儀器設備臺套數和實驗教師數量相對不足等問題愈加突出。為了以最少的經費投入解決以上問題，并進一步激發學生的學習興趣、增強實驗效果、提高實驗教學質量，我們開發了汽車構造三維虛擬實驗教學系統軟件。
該軟件可在網上開展的虛擬實驗，軟件模擬實驗中用到的器材和設備，提供與真實實驗相似的實驗環境，提供網上實驗教學過程管理功能，包括：典型實驗庫的維護、實驗安排、提交實驗報告、實驗批改、成績統計、實驗答疑等功能模塊?？蓾M足高等學校和各類培訓機構實驗教學環節的需要，尤其適用于遠程教學。
使用現有器材模型，系統可開展如下9個常用汽車構造虛擬實驗的訓練：
1）、單體鋰電池實驗
2）、單體鉛酸電池充放電實驗
3）、鋰電池組充電實驗
4）、永磁同步電機工作原理實驗
5）、永磁同步電機加載實驗
6）、直流電機原理及調速實驗
7）、直流電機機械特性實驗
8）、插電式混合動力汽車多能源工作流實驗
9）、插電式混合動力汽車動力系統參數虛擬匹配設計實驗
1、單體鋰電池充放電實驗
實驗包括單體鋰電池充放電、單體鉛酸電池充放電、鋰電池組充電三個主要功能模塊。用戶在虛擬實驗室場景中自由漫游而不受任何限制，可以進行恒溫箱的溫度設置、電池導線的鏈接、充電參數的設置、電池電壓的測量等操作。
.png)

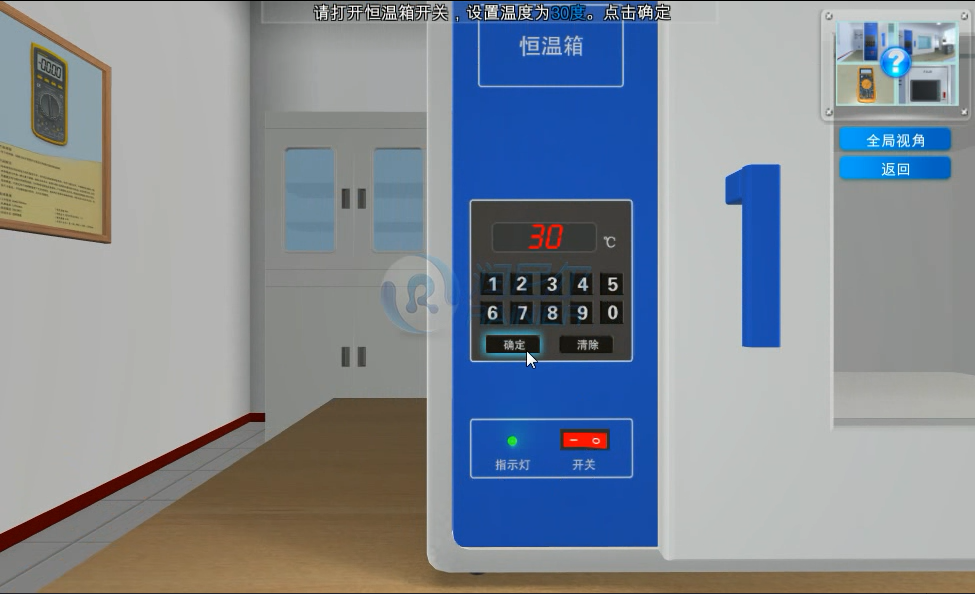

圖1設定恒溫箱溫度
.png)

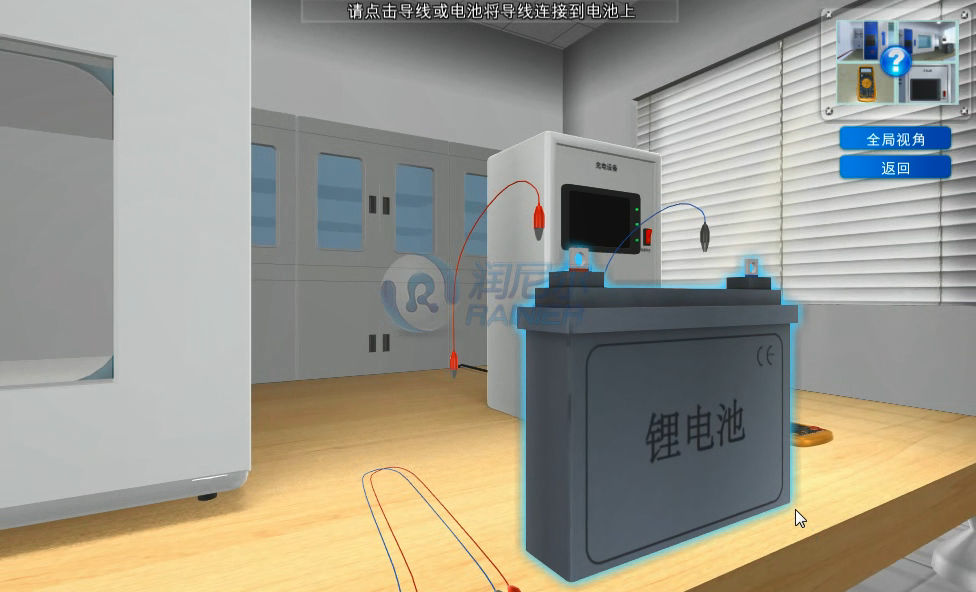

圖2鏈接導線
.png)

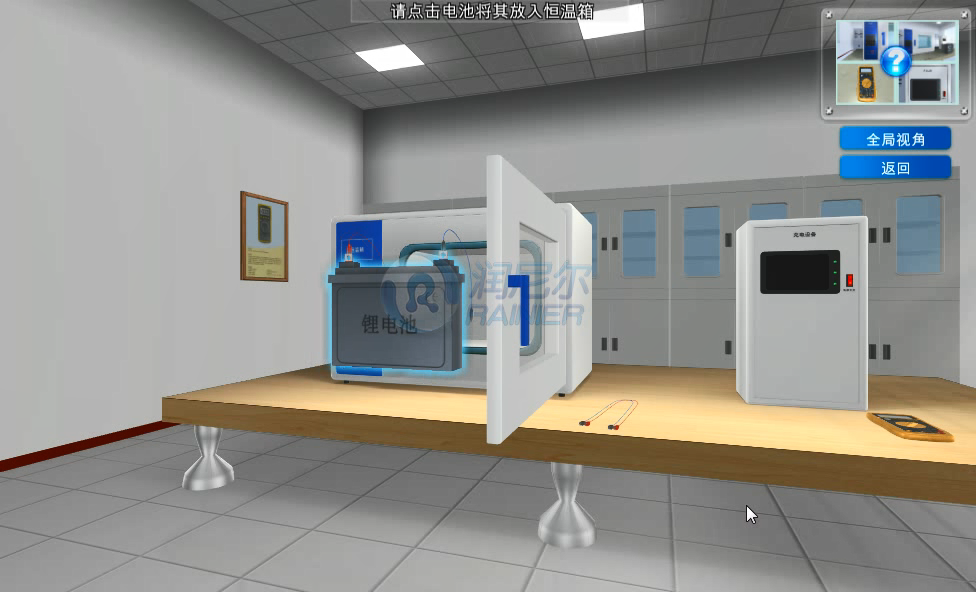

圖3將電池放入恒溫箱
.png)
圖4設定充電參數
.png)

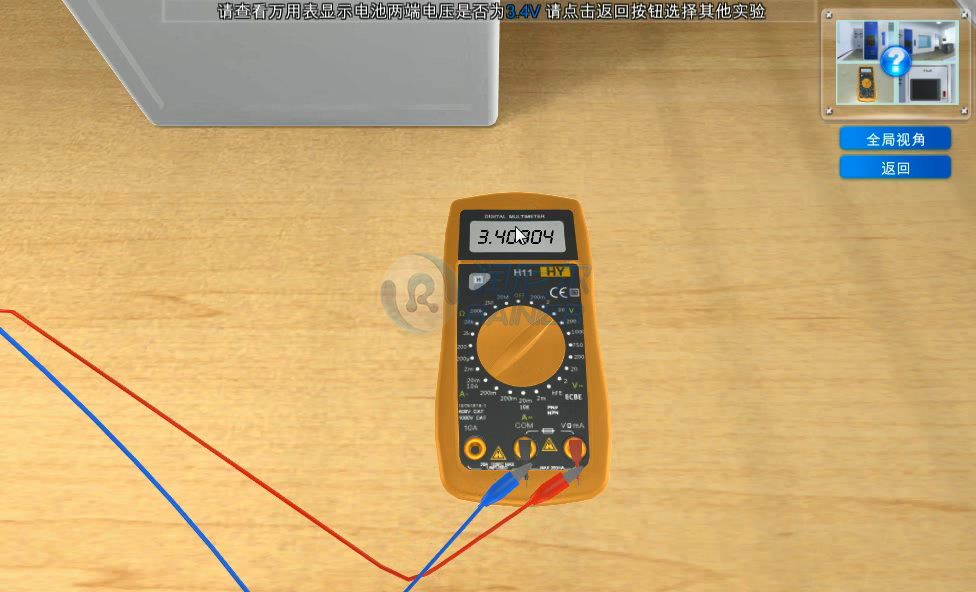

圖5測定電池電壓示意圖
2、單體鉛酸電池充放電實驗
實驗包括單體鉛酸鋰電池充電、放電兩個實驗?zāi)K。用戶可以在虛擬實驗環境中自由走動，不受任何限制，可以進行恒溫箱的溫度設置、電池導線的鏈接、充電參數的設置、放電參數的設置、電池電壓的測量等操作。
.png)

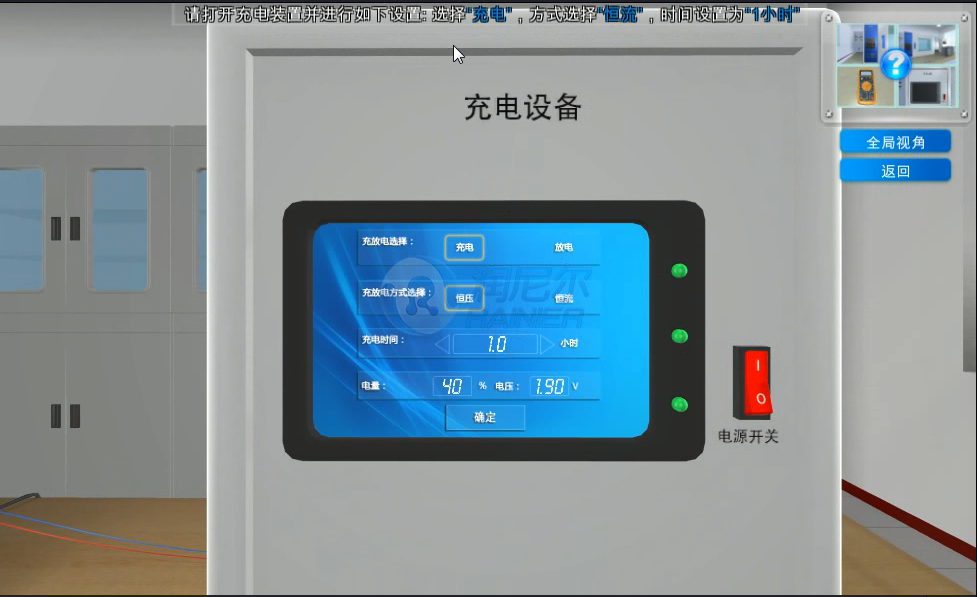

圖6充電參數設置
.png)

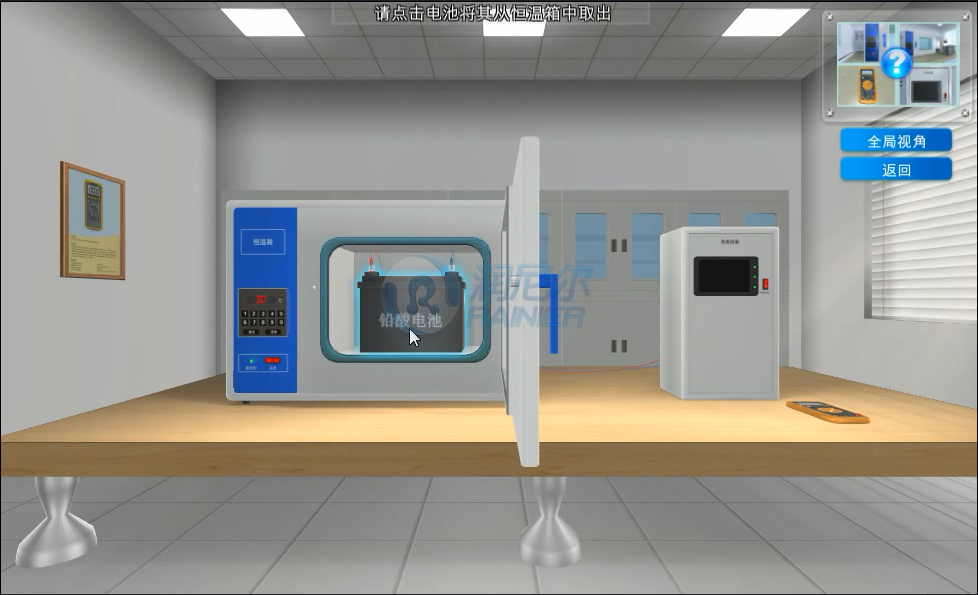

圖7恒溫箱中取出電池操作示意圖
.png)

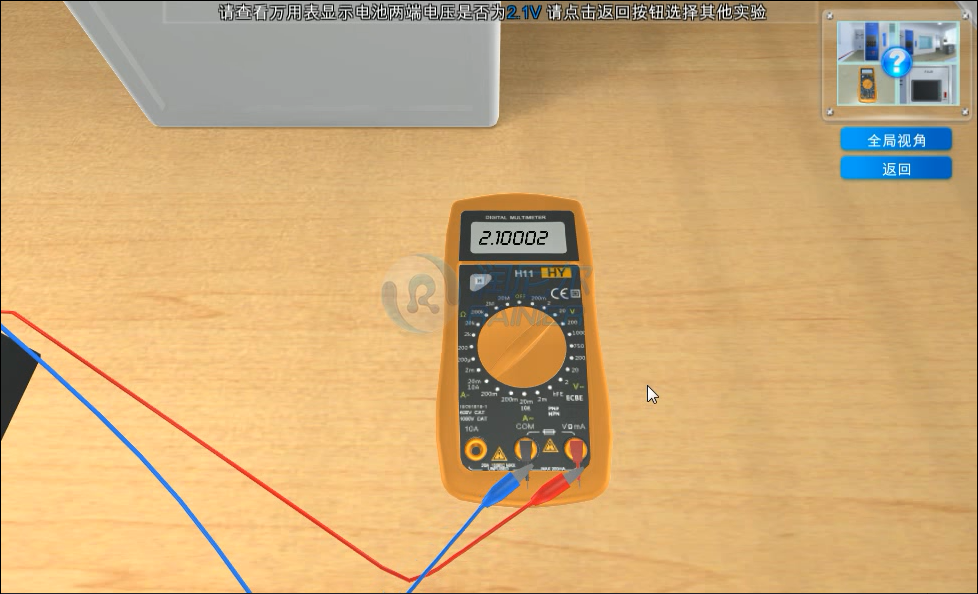

圖8萬用表測電壓操作示意圖
.png)
圖9恒溫箱溫度參數設置示意圖
.png)

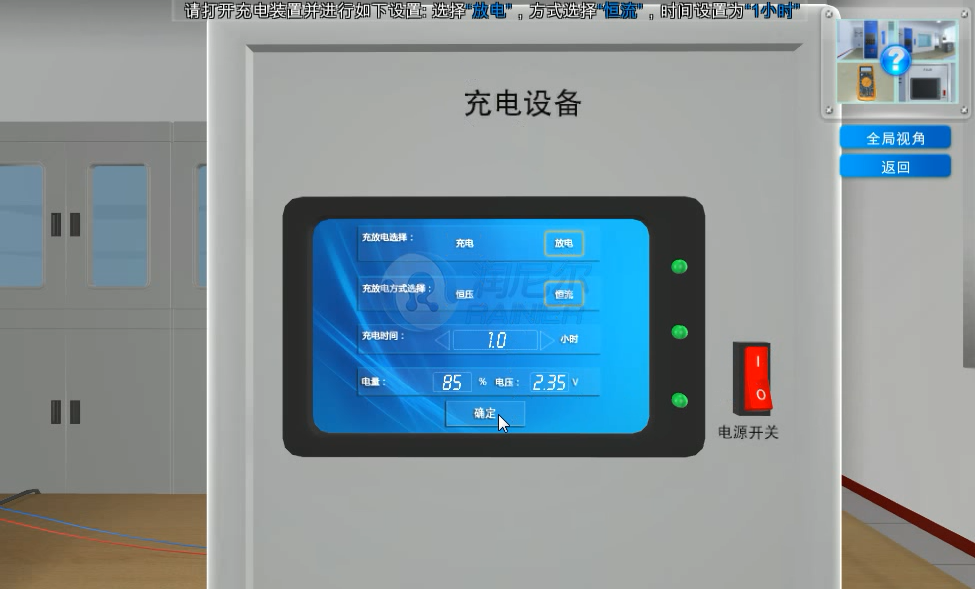

圖10放電參數設置示意圖
3、鋰電池組充電實驗
實驗包括鋰電池組無均衡充電實驗、鋰電池組有均衡充電兩個實驗?zāi)K。用戶可以在虛擬實驗環境中自由走動，不受任何限制，可以進行恒溫箱的溫度設置、電池導線的鏈接、充電參數的設置、放電參數的設置、萬用表測量電池組電壓等操作。
.png)
圖11實驗過程選擇示意圖
.png)

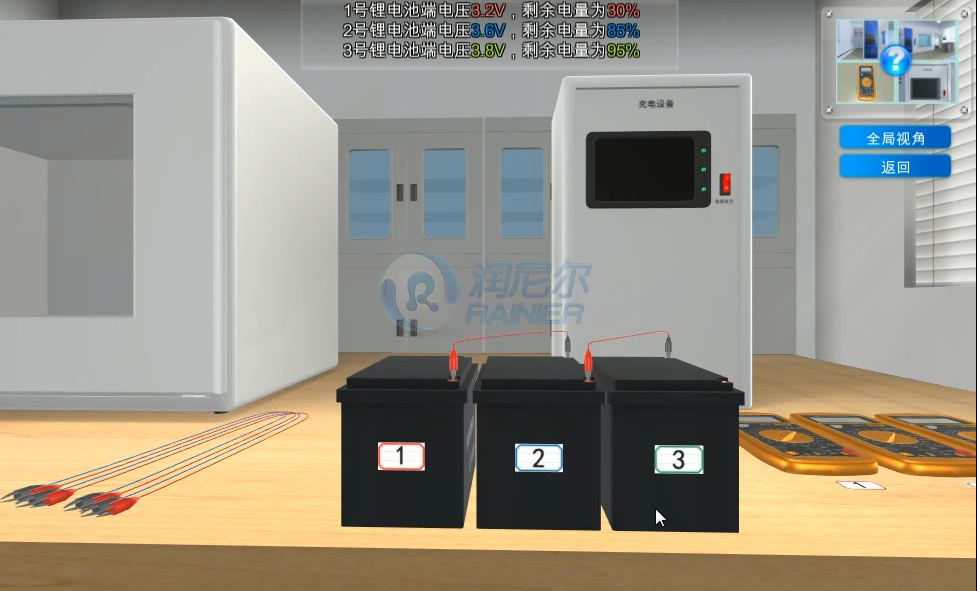

圖12鋰電池組示意圖
.png)
圖13恒溫箱參數設置示意圖
.png)

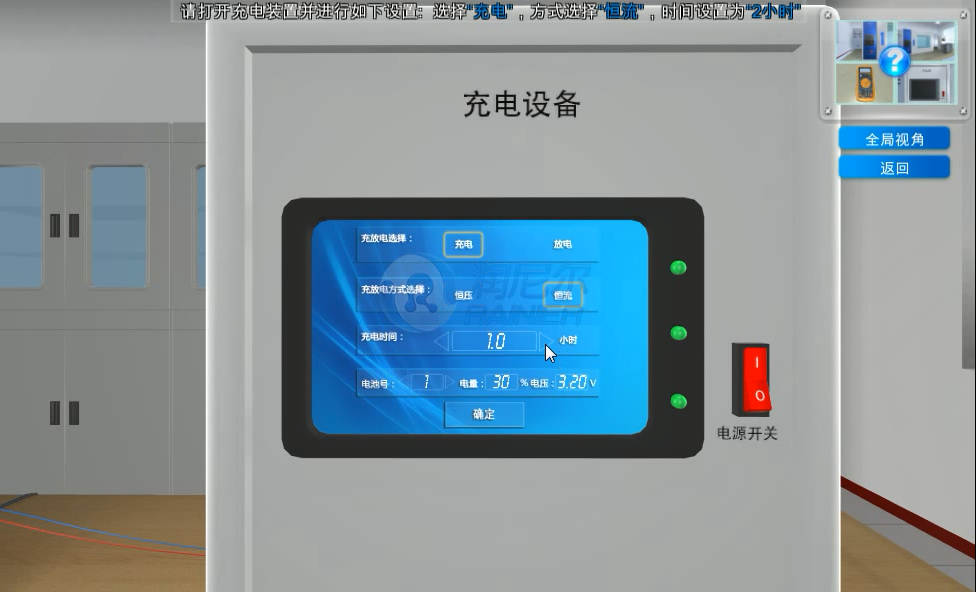

圖14充電參數設置示意圖
.png)

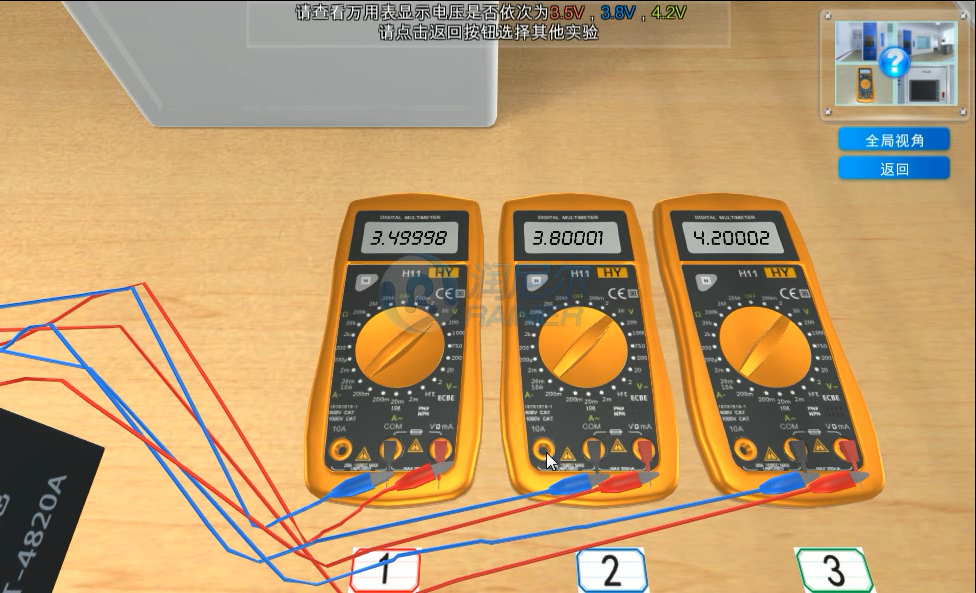

圖15鋰電池組電壓測量示意圖
.png)

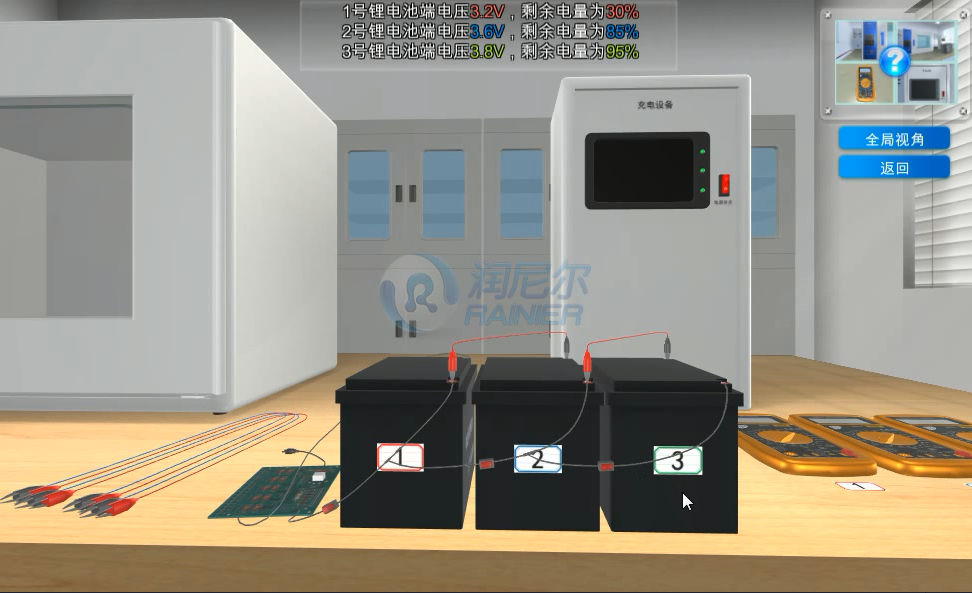

圖16鋰電池組有均衡充電過程電池組連線示意圖
4、永磁同步電機工作原理實驗
用戶可進行永磁同步電機的結構認知、了解電機零部件的功能和特點、學習旋轉磁場的形成原理、轉子轉動的工作原理、鼠籠在電機啟動時的作用等。
.png)

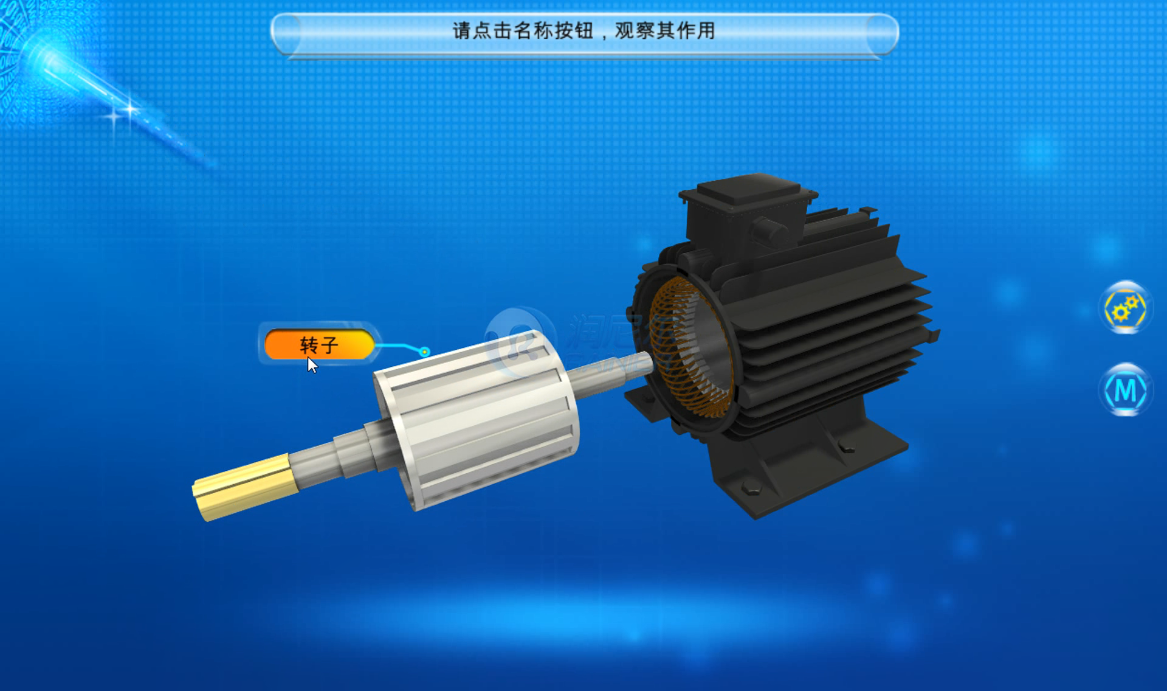

圖17電機的結構認知
.png)

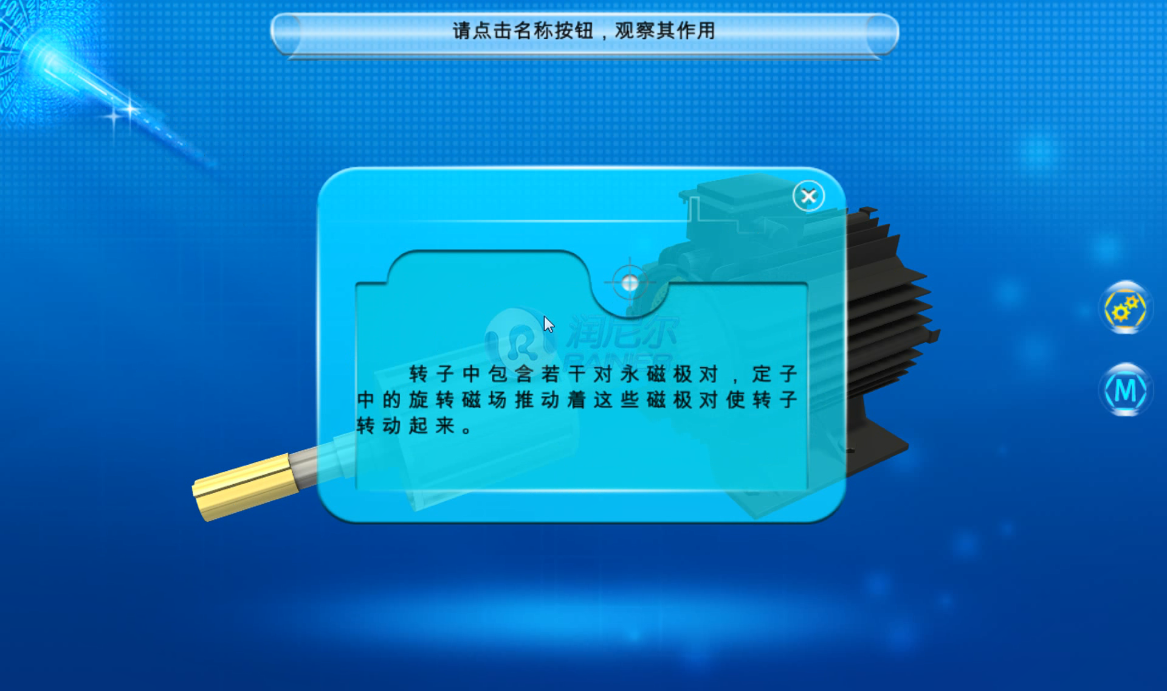

圖18電機零部件的功能介紹
.png)

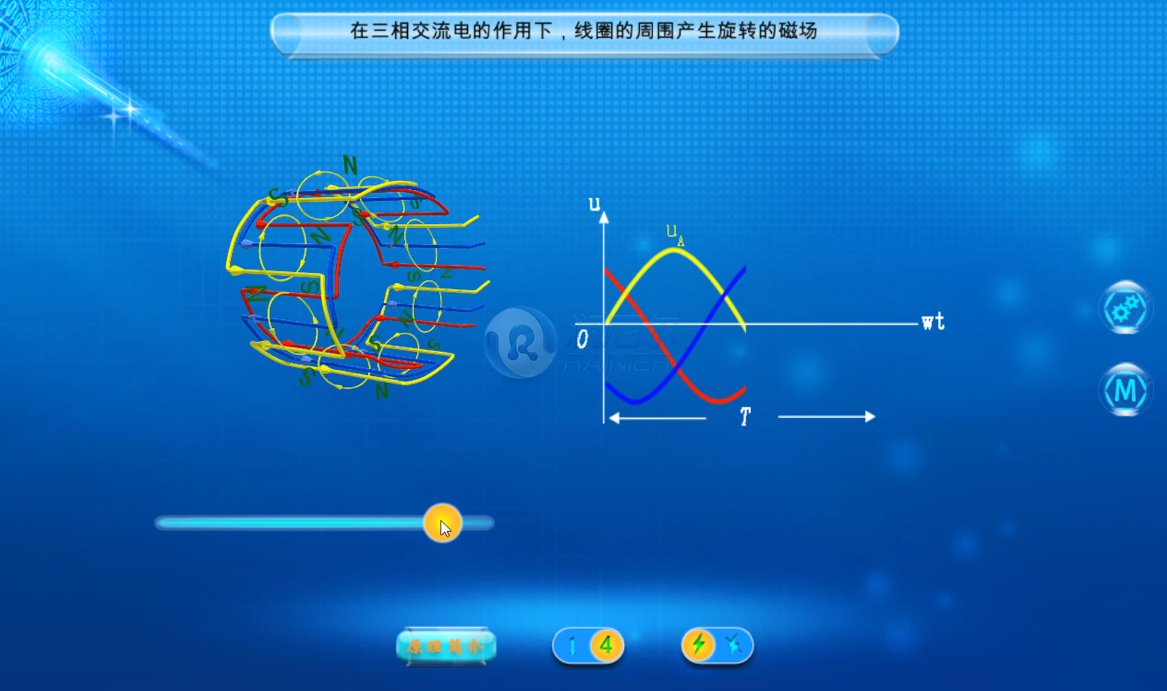

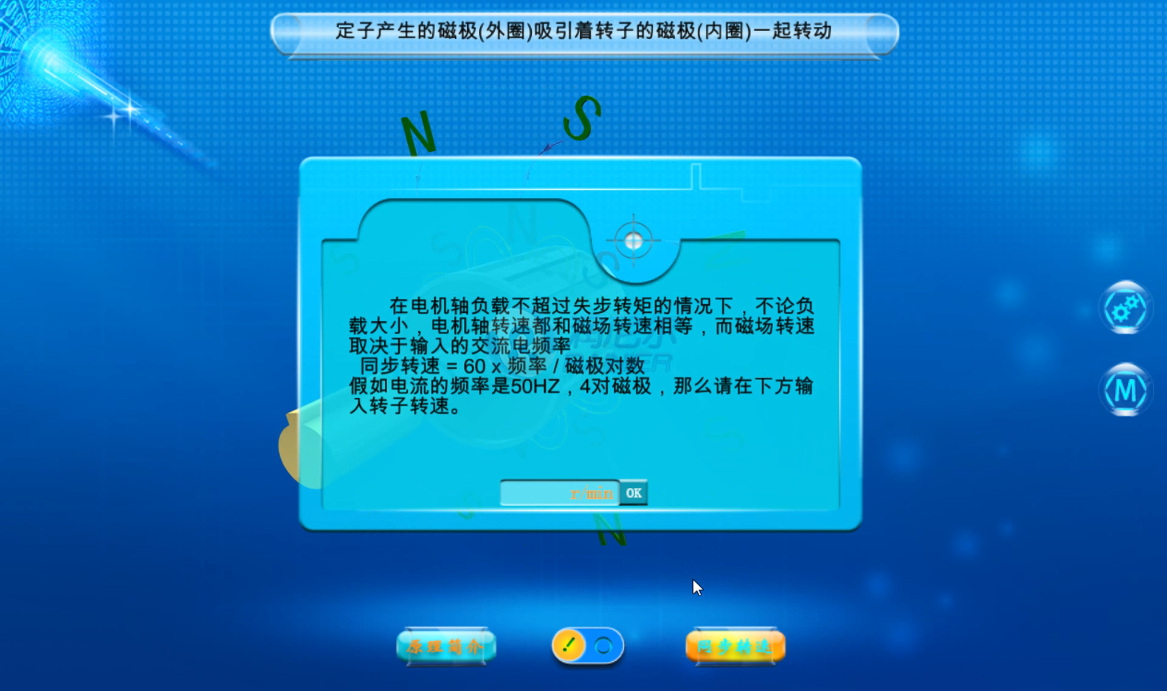

圖19旋轉磁場的形成原理
.png)
圖20轉子轉動的原理
.png)
圖21小測驗
.png)
圖22鼠籠在電機啟動時的作用
5、永磁同步電機加載實驗
軟件模擬真實的電動機加載實驗流程，用戶可進行實驗設備的認知、高速性能實驗、低速性能實驗等。
.png)
圖23電機加載實驗場景
.png)
圖24在虛擬操作臺上進行相關操作
.png)

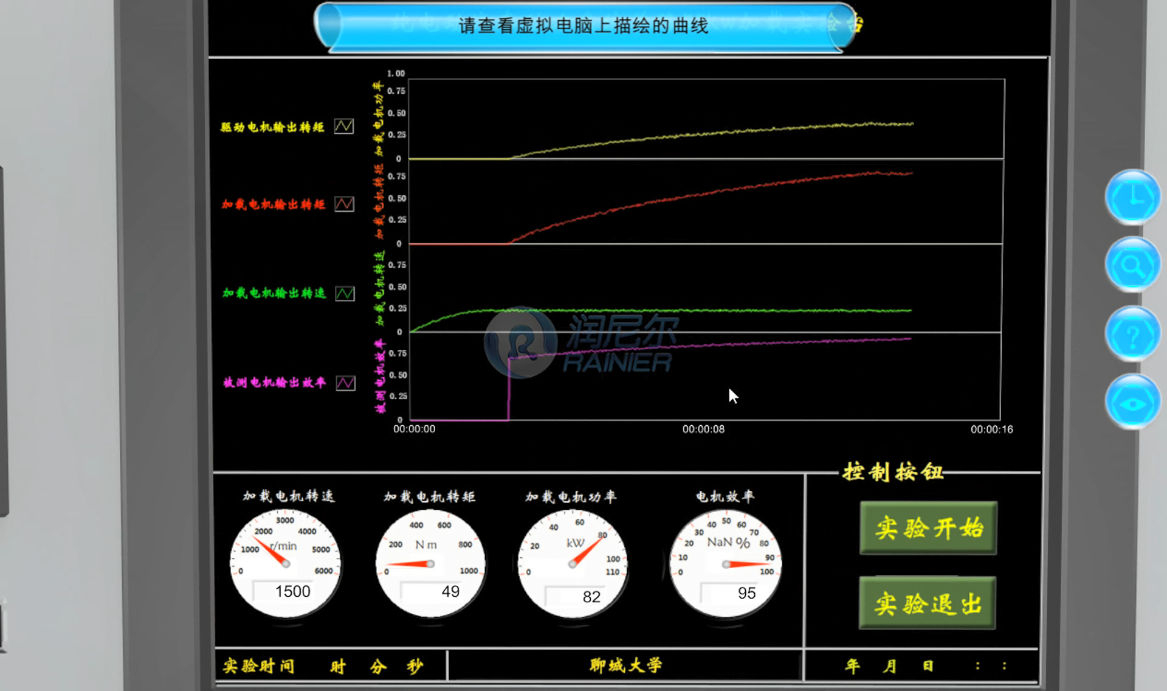

圖25最終得到電機特性曲線
1）直流電機原理及調速實驗
實驗中用戶可進行電機的結構認知、學習直流電機的工作原理、進行調速性能實驗。
.png)

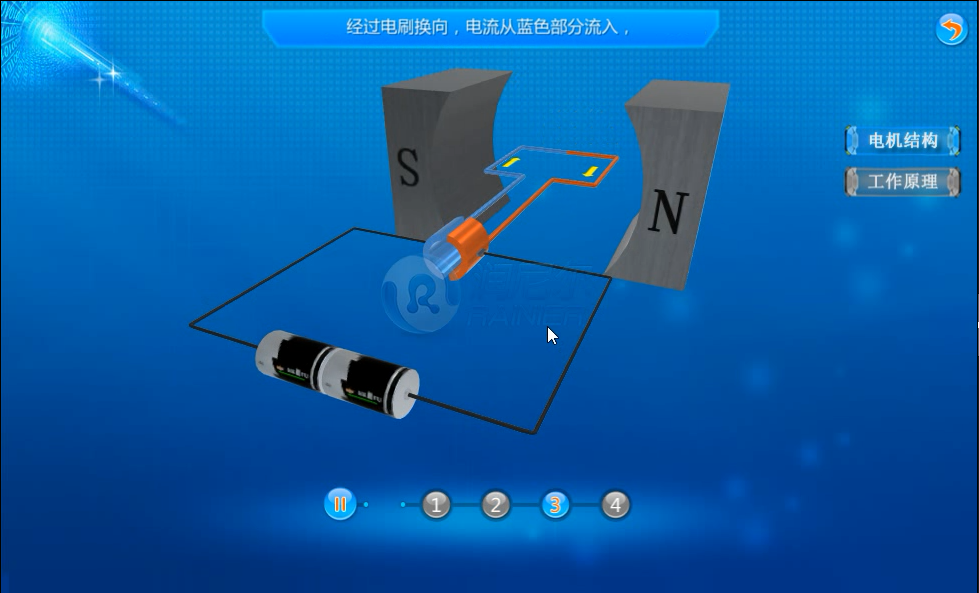

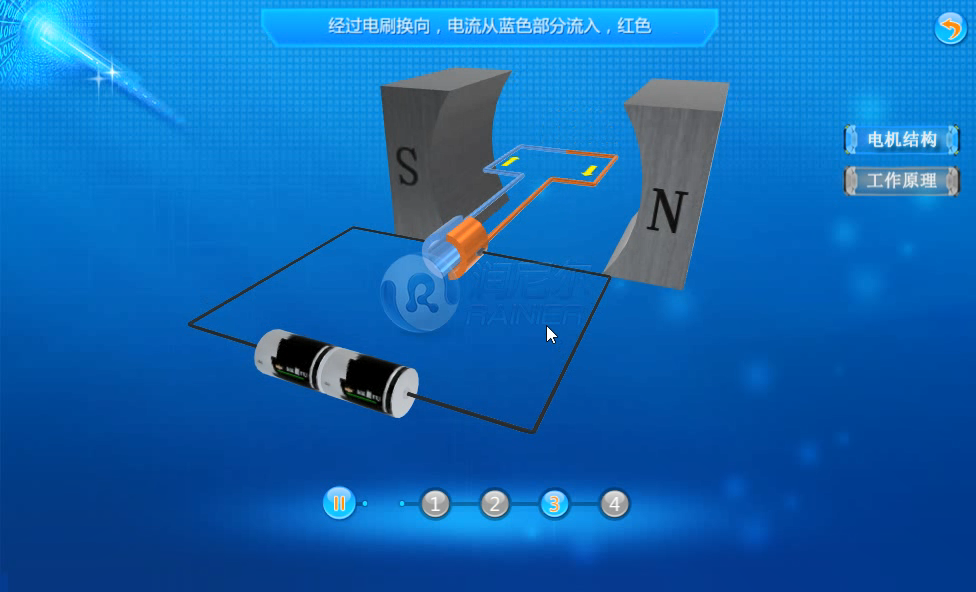

圖26直流電機工作原理
.png)

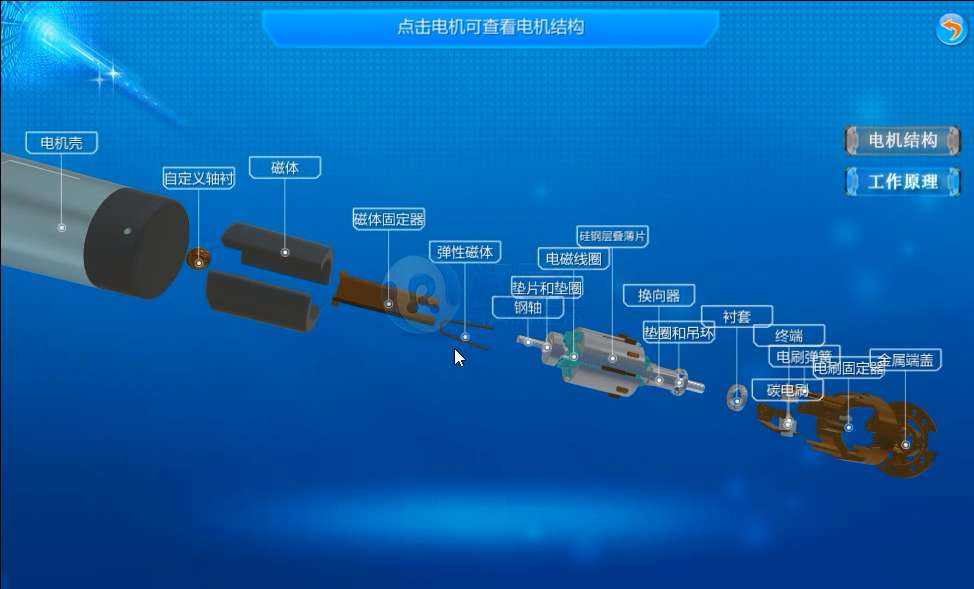

圖27直流電機結構認知
.png)

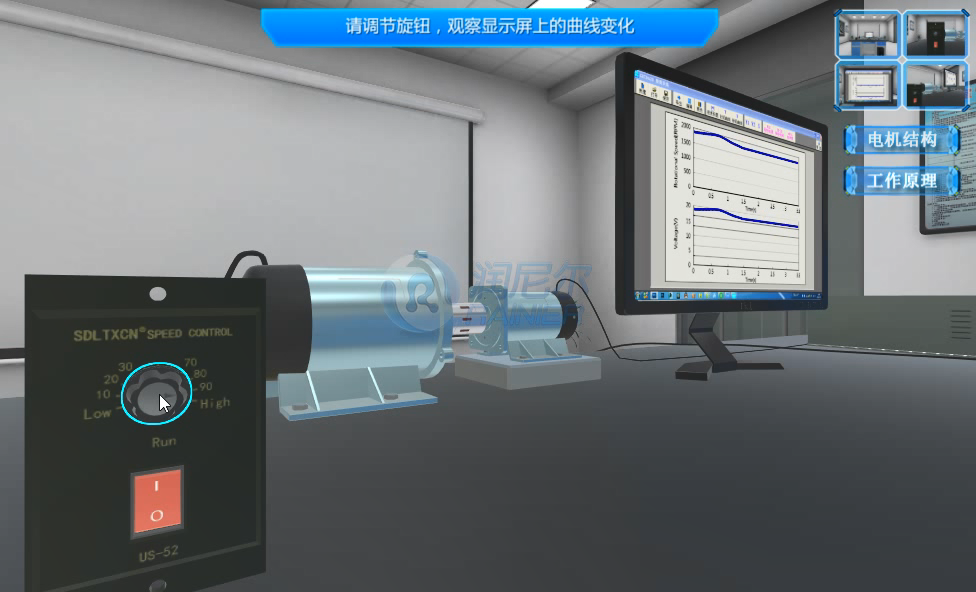

圖28直流電機調速
6、直流電機原理及調速實驗
用戶可以在該實驗中學習電機機構的組成，了解電機工作原理以及直流電機在不同的轉速下電壓的變化情況等。
.png)

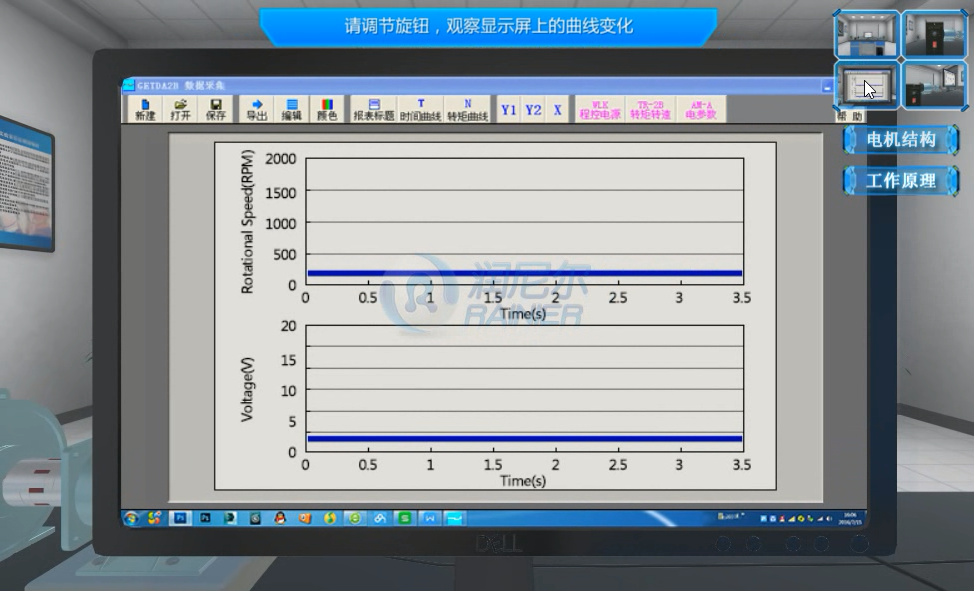

圖29電壓、轉速變化曲線
.png)

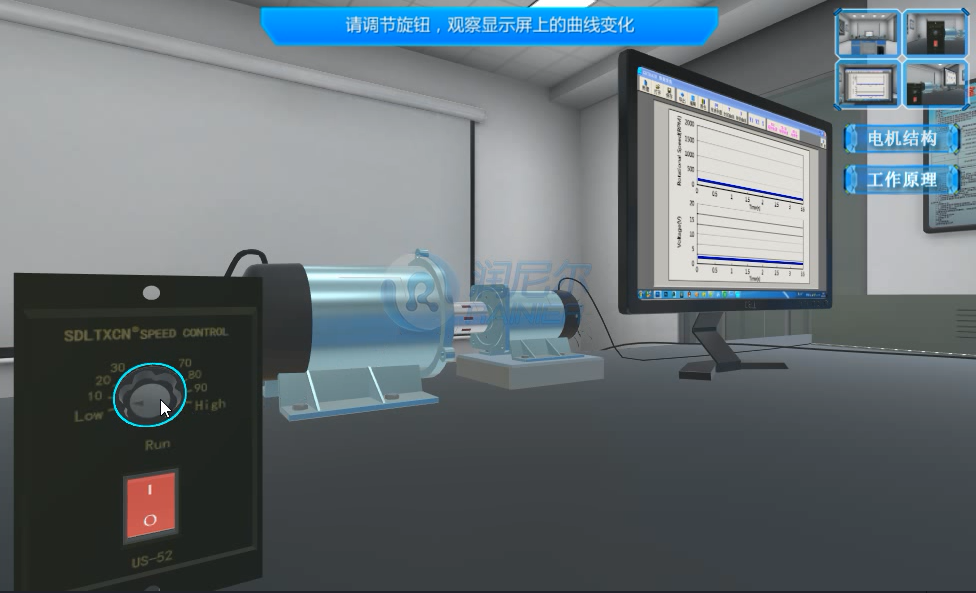

圖30直流電機轉速調節
.png)

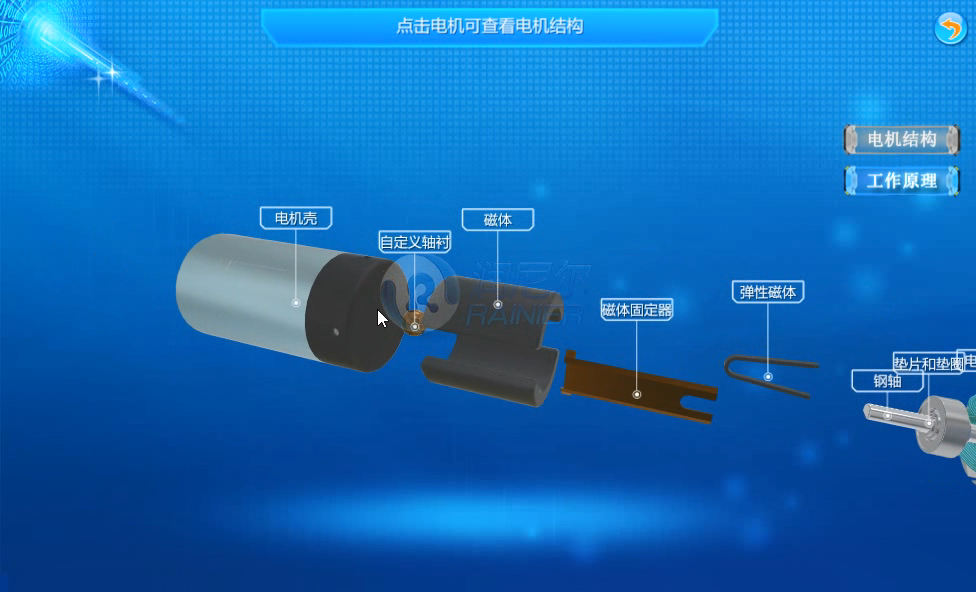

圖31直流電機機構展示
.png)
圖32工作原理展示
7、 直流電機機械特性實驗
用戶可通過改變電壓、串聯電阻、改變電機磁通的方式進行實驗，支持對實驗過程數據進行記錄，并最終繪制出點擊的機械特性曲線。
.png)

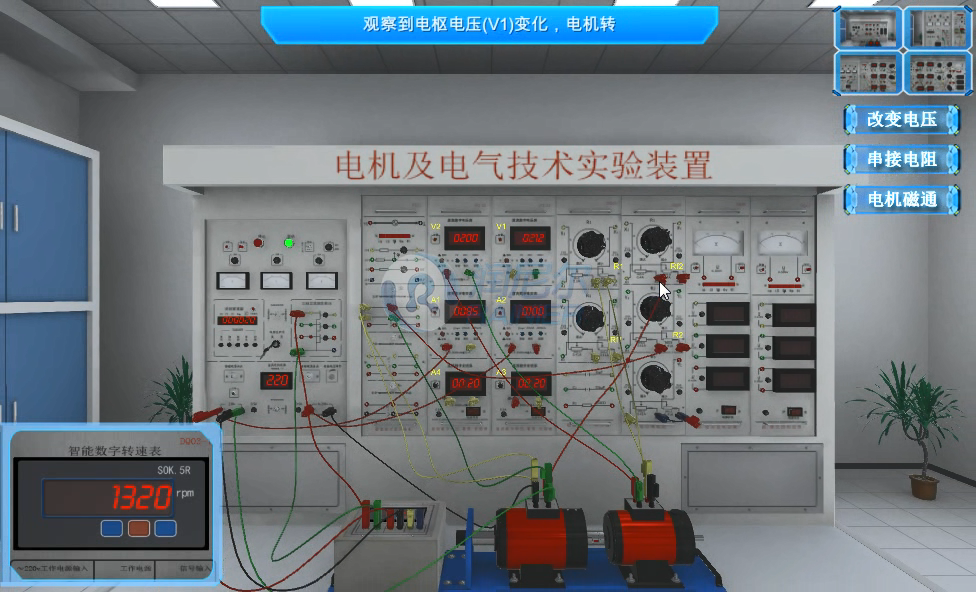

圖33測試控制臺
.png)

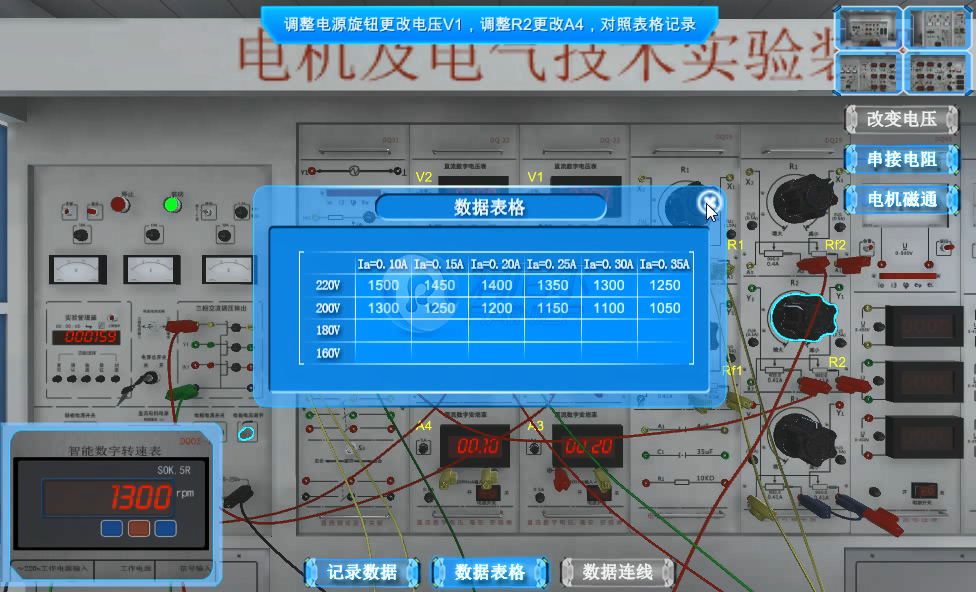

圖34進行數據記錄
.png)

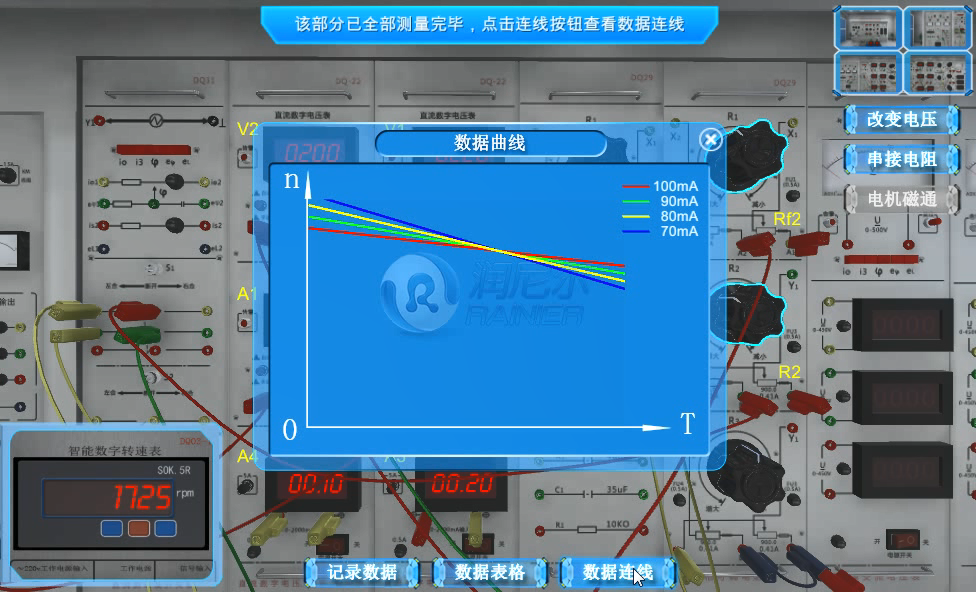

圖35繪制特性曲線
8、插電式混合動力汽車多能源工作流實驗
用戶可以自由選擇單軸并聯構型或混連構型開展實驗。針對不同的構型，又分別支持純電動驅動、聯合驅動、純發動機驅動、行車發電、再生制動幾種模式開展實驗。
.png)

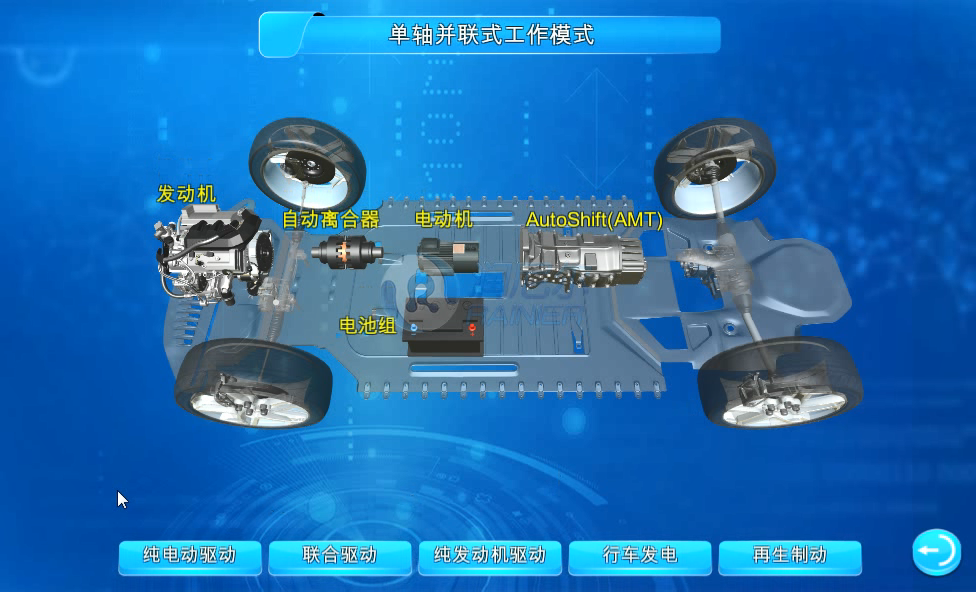

圖36實驗過程示意圖
.png)

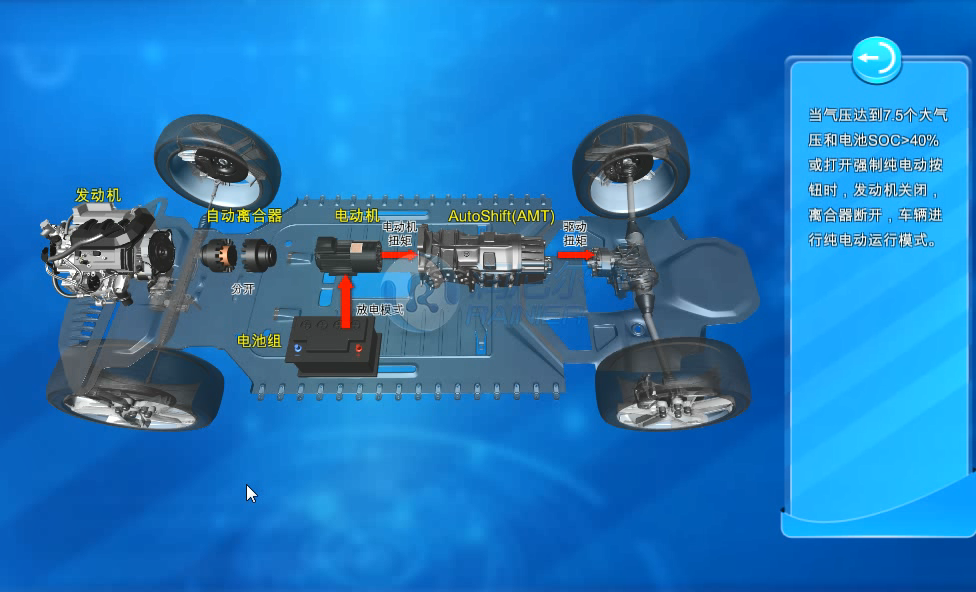

圖37純電動驅動
.png)

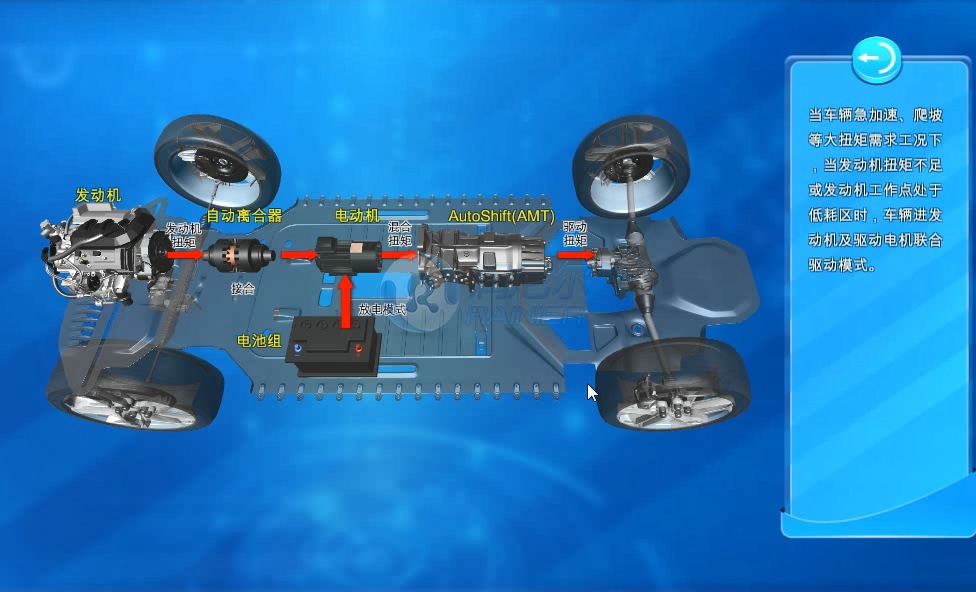

圖38聯合驅動
.png)
圖39純發動機驅動
9、插電式混合動力汽車動力系統參數虛擬匹配設計實驗
該實驗包括混合動力驅動、發動機單獨驅動、電機單獨驅動、負載及電機/發動機、電機/電池成本參數的設置以及優化部件設置產生三種方案，并能夠?qū)θN方案進行分析。

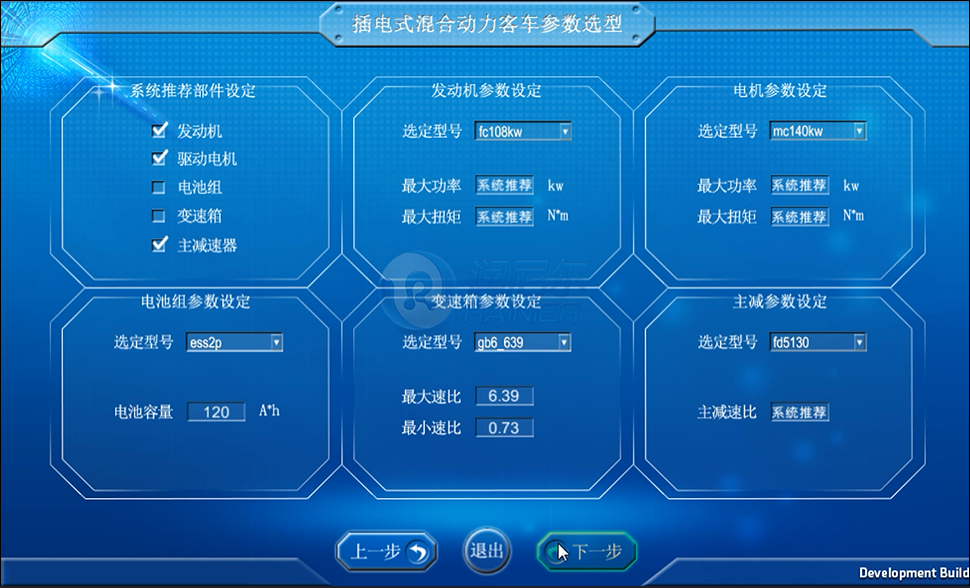

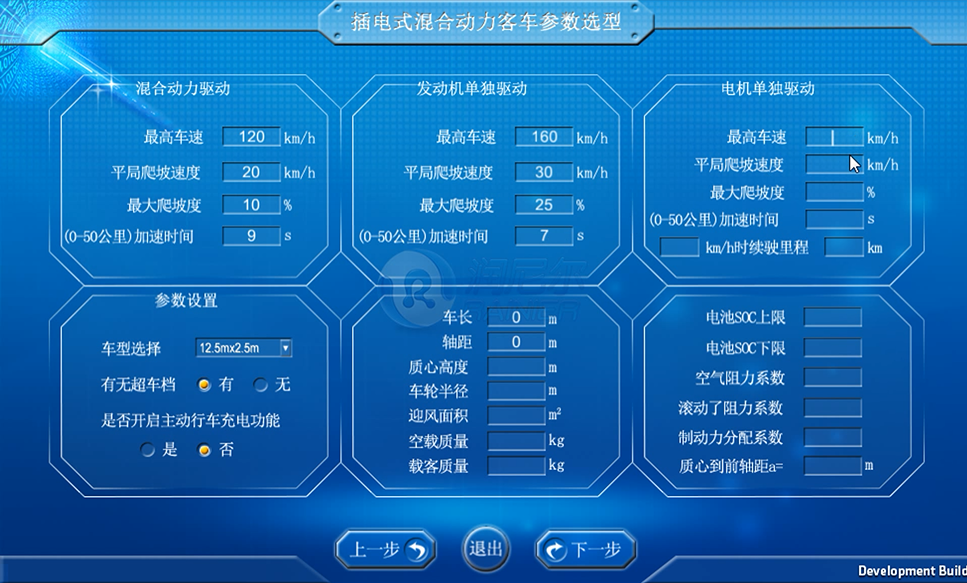

圖40客車參數選型設置示意圖
.png)
圖41客車參數選型設置示意圖
.png)
圖42系統默認參數修改
.png)

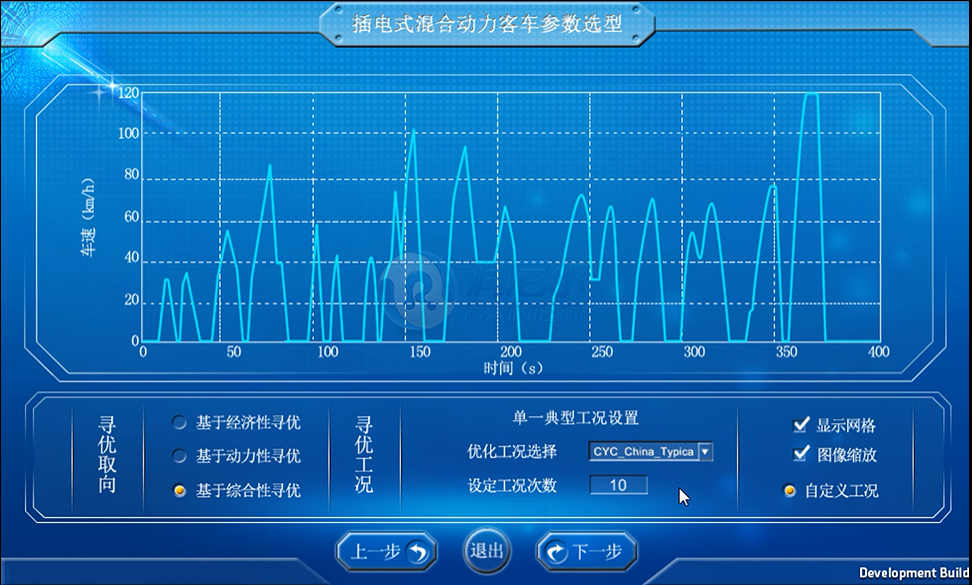

圖43工況設置
.png)

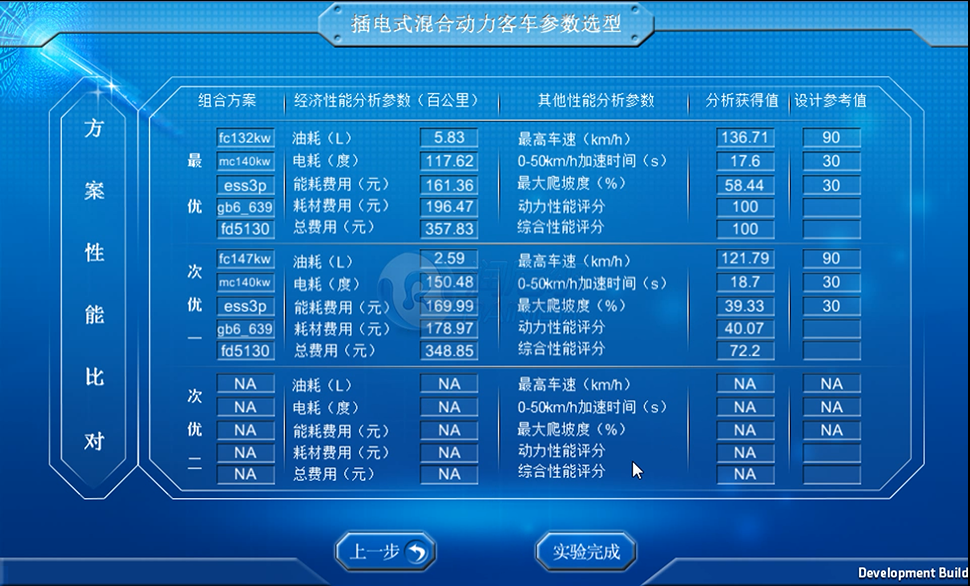

圖44方案分析結果
