開放式網上機械制造技術基礎虛擬實驗室軟件

《機械制造技術基礎》是大學機械類相關專業的一門重要的核心課程、綜合技術基礎課,其理論性和實踐性都很強,該課程的實驗教學是機械制造基礎課程教學中的一個重要實踐環節。

該套軟件針對《機械制造技術基礎》課程開發,主要圍繞最常見的CA6140車床展開實驗,課程涵蓋了較為系統和全面的知識點,從基礎的車削基礎知識、車床操作認知練習,到較為深入的車床拆裝及工作原理、車刀相關認知及刃磨,到更具有探究性質的機械加工工藝規程的設計實驗。

通過該套軟件的使用學習,期望使學生習得多層次的知識點,整體提高學生在機械制造基礎方面的認知。

軟件的目的意義:

目前,現實中的機械制造基礎實驗存在以下局限性:

1、硬件依存性較強,只能在特定實驗室中進行;

2、儀器設備數量有限,無法滿足學生獨立進行實驗的需求;

3、部分實驗具有一定危險性,如CA6140車床操作等實驗;

4、部分實驗無法滿足學生透過設備外殼觀察內部機構工作原理的需求,如三爪卡盤的工作原理、刀架的換刀原理、尾座的鎖緊原理等;

隨著招生規模的逐年擴大,教學改革的不斷深入,機械制造基礎實驗的教學任務越來越重,儀器設備臺套數和實驗教師數量相對不足等問題愈加突出。為了以最少的經費投入解決以上問題,并進一步激發學生的學習興趣、增強實驗效果、提高實驗教學質量,我們開發了開放式網上機械制造基礎虛擬實驗室軟件。

系統提供了多種常用機械設備和模型:

1、    CA6140車床

進給箱、主軸箱、三爪卡盤、溜板箱、刀架、掛輪箱、光杠、絲杠、尾座、床身、底座、其他附件等;

2、    車刀

90°車刀、75°車刀、45°車刀、切斷刀、內孔車刀、圓頭車刀、螺紋車刀等;

3、    全液壓模鍛錘

4、    機械工具箱

包括方榫、活扳手、呆扳手、一字螺絲刀、四方扳手、內六角扳手、角度尺等;

使用現有器材模型,系統可開展如下5個虛擬實驗的訓練:

•    CA6140車床認知

•    CA6140車床部分拆裝及工作原理

•    車刀認知

•    發動機曲軸連桿鍛造

•    機械加工工藝規程設計

(1)CA6140車床認知實驗

該實驗旨在幫助學生認識CA6140車床的結構組成、練習各部件的操作及調整方法。內容涵蓋主軸箱、掛輪箱、進給箱、溜板箱、刀架、尾座、床身主體、車床附件8大主要模塊,每個大模塊下還涵蓋子部件的詳細認知。

實驗過程中穿插有小練習,系統隨機出題,如果學生的操作錯誤,系統會指出錯誤并給出正確答案,以這樣的方式考察和鞏固學生對車床的認知。

軟件實現了對危險事故的預演及預防,通過預演不及時停止進刀而導致的撞壞車刀事故、不慎操作導致的尾座墜落砸傷人員事故等,引起學生的高度關注,從而在實物實驗中避免此類事故的發生。

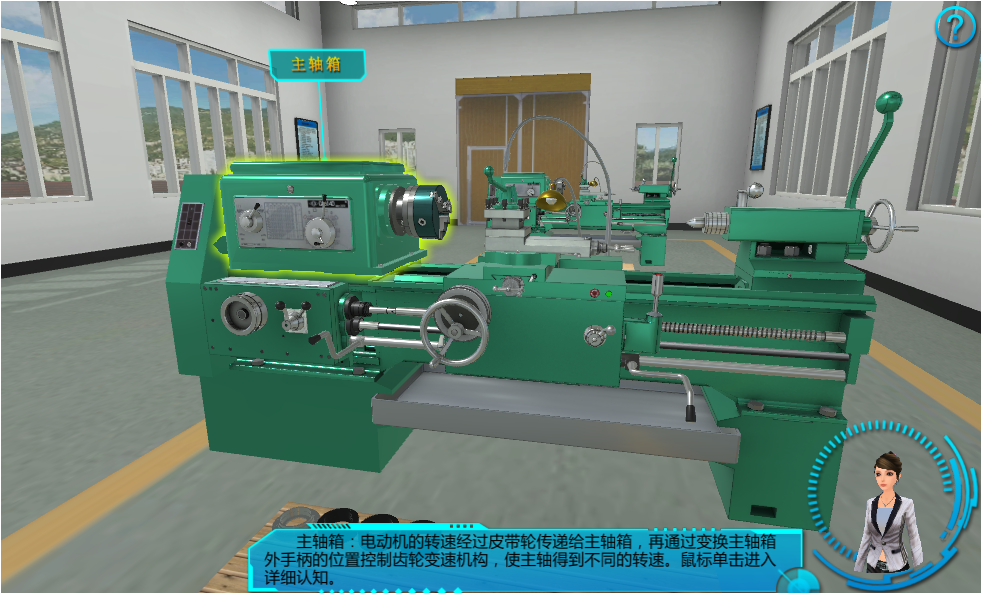

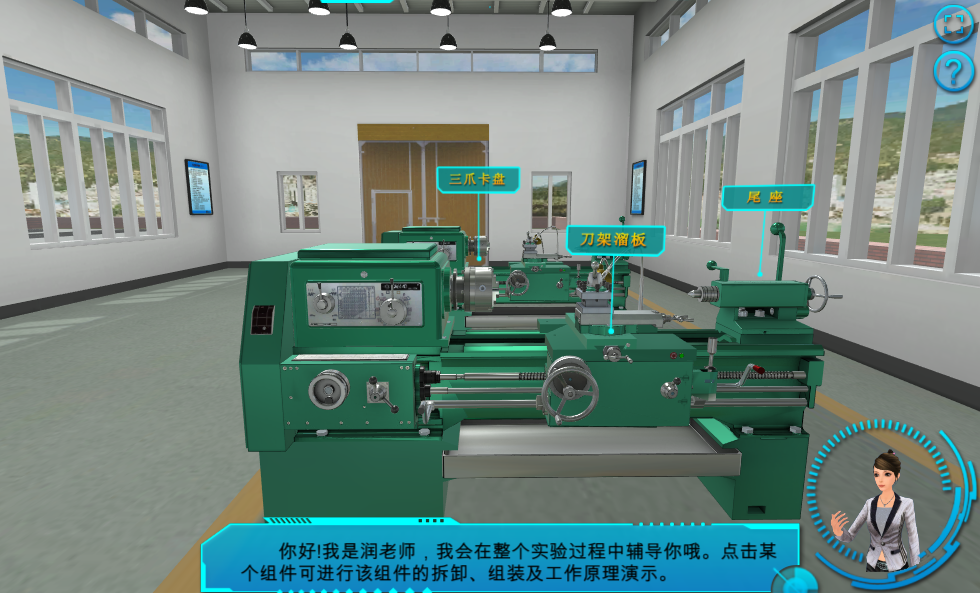

車床八大主要模塊認知

透過外殼觀察內部零件的配合運動

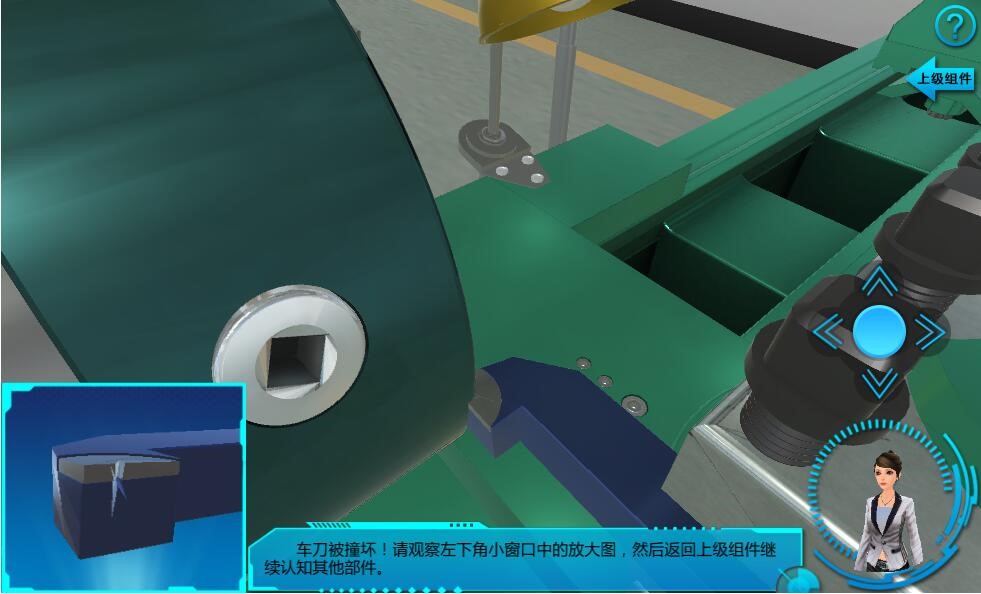

不當操作導致車刀被撞壞

(2)車刀認知實驗

該實驗圍繞車刀展開,內容涵蓋車削基礎知識的認知、車刀的分類、影響車刀性能的參數認知、車刀的刃磨等環節。

在車刀角度環節,同樣設置有小練習,通過小練習考察和鞏固學生對車刀幾何角度的認知。

在車刀刃磨環節,以人物動畫的形式示范車刀刃磨的動作要領和方法。

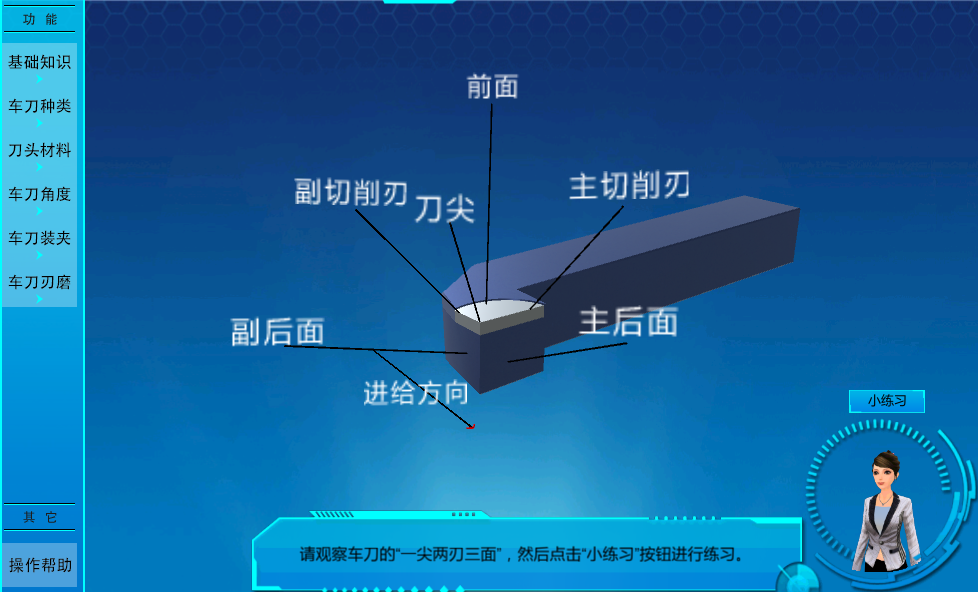

車刀刀頭組成

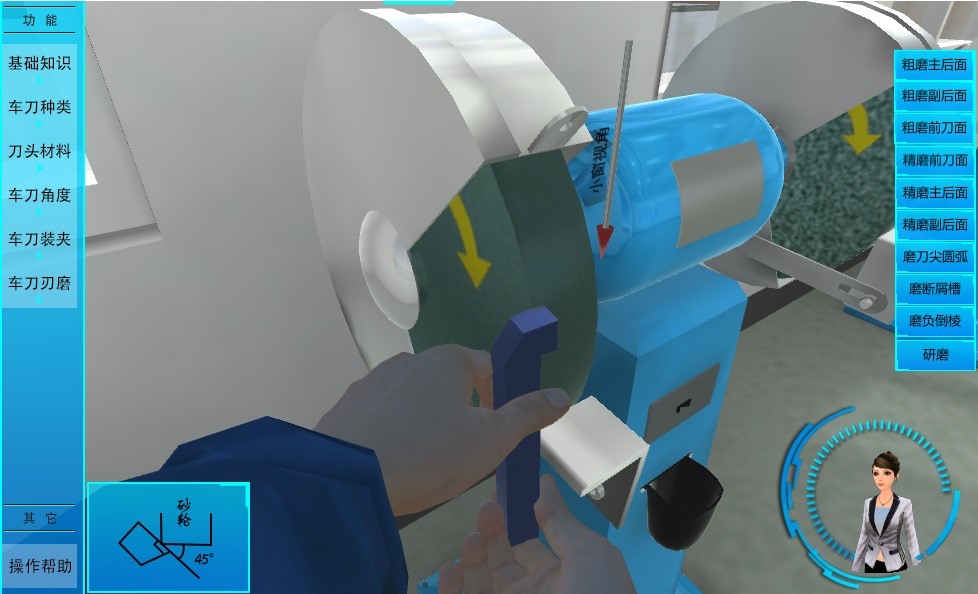

刃磨車刀

(3)CA6140車床部分拆裝及工作原理實驗

該實驗旨在通過動手拆裝練習,使學生熟悉各部件的結構組成,通過三維動畫的演示,使學生了解其工作原理,拓寬學生的思路,豐富學生的知識儲備。內容涵蓋三爪卡盤、溜板刀架、尾座三大部件。

三大拆裝部件示意圖

針對以上三大部件,分別設有拆卸模式、工作原理、組裝模式三種模式,可自由選擇模式進入相應的實驗。

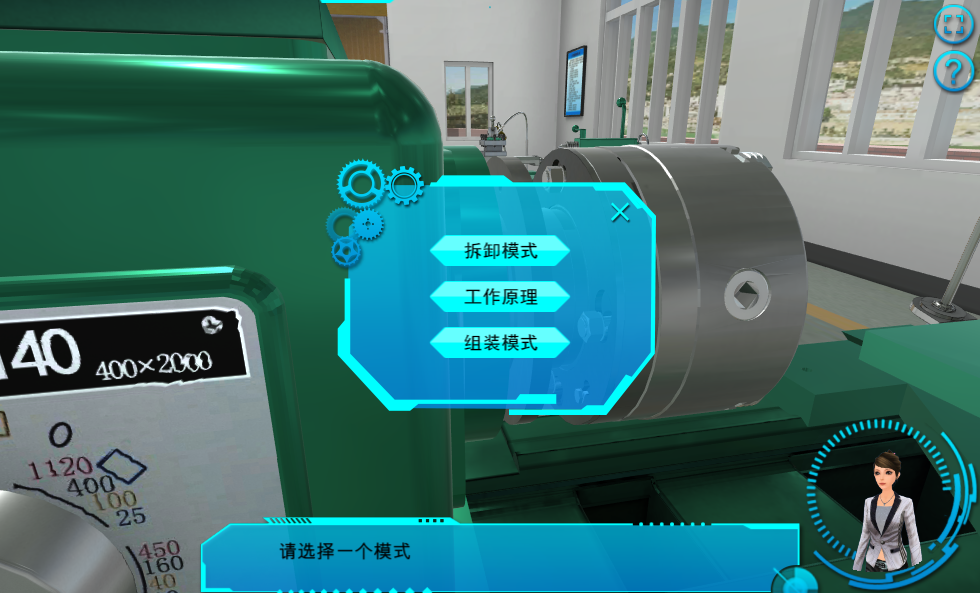

模式選擇示意圖

軟件配備豐富的機械工具箱,學生需要選擇正確的工具進行相關拆裝操作,針對主要部件,拆裝細節要求到每一個螺栓均可拆卸。實驗過程中,用戶可以對各零件進行360°自由觀察。

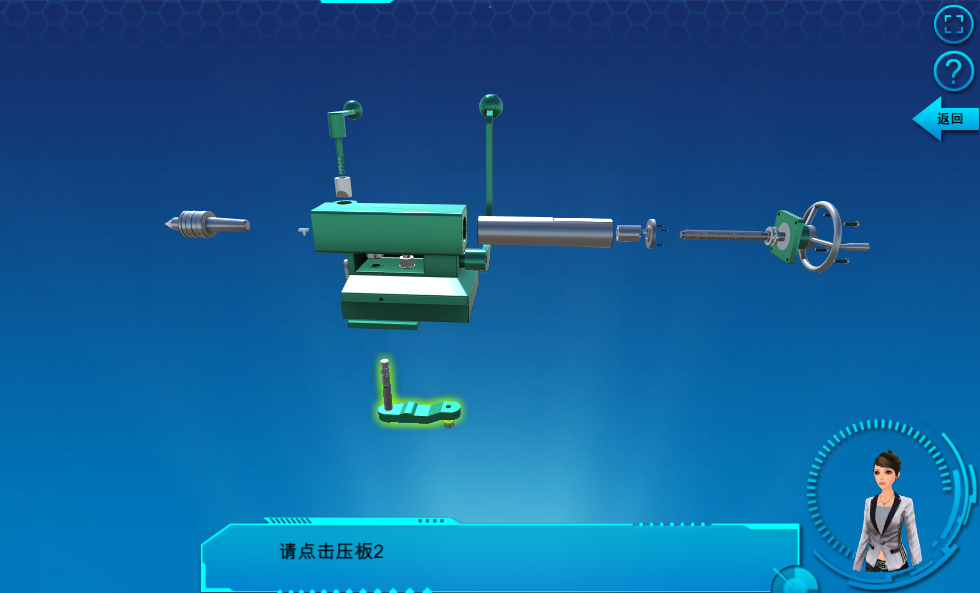

拆卸完成之后,組件以爆炸圖的形式顯示,旋轉視角和距離仔細觀察各零件細節,鼠標放到某個零件上面之后,屏幕中會顯示其名稱;

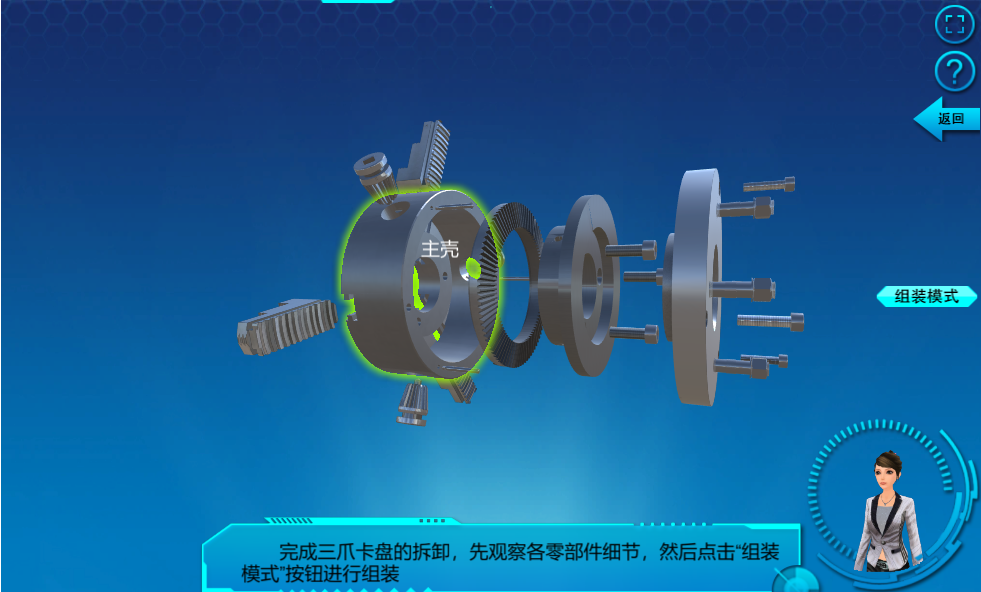

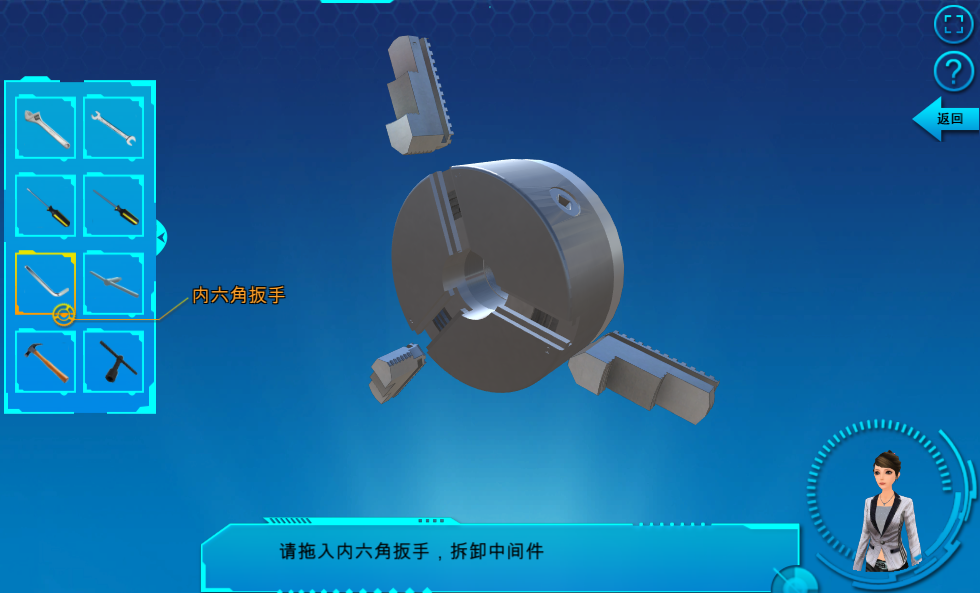

三爪卡盤拆卸示意圖

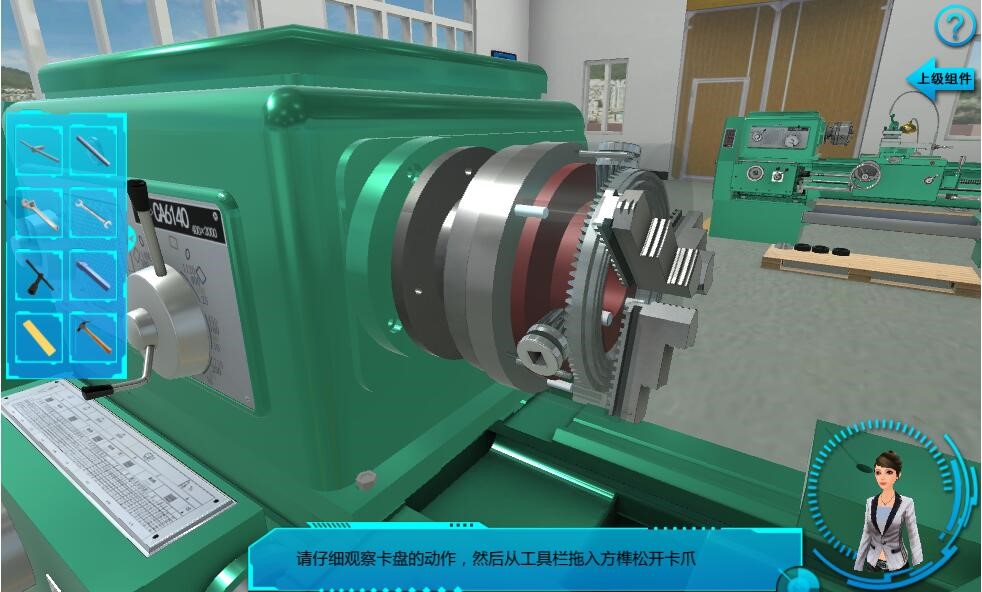

針對三爪卡盤的工作原理、刀架的工作原理、尾座鎖緊原理、套筒移動原理、套筒鎖緊原理等進行動畫演示,并清晰展現內部構造的工作原理。

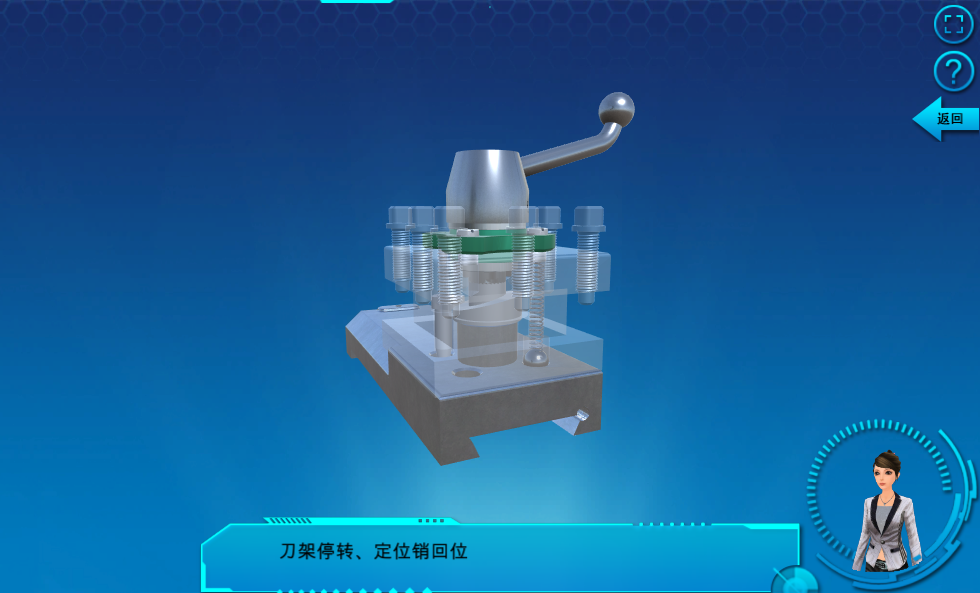

刀架工作原理示意圖

拆卸模式完成之后,可以立即進入組裝模式,也可以在返回到主場景中之后再次點擊組件,從彈出的選項中選擇進入組裝模式。

尾座組裝示意圖

(4)發動機曲軸連桿鍛造實驗

該實驗包含連桿結構的認知、曲軸連桿的工作原理、連桿材料的選取、模鍛過程四個實驗環節。

在連桿結構認知環節,系統將連桿分為三部分,對每一部分還輔以簡短的介紹以加深認知。

在模鍛過程環節,軟件模擬連桿分級鍛壓的過程,每次鍛壓之后,用戶都可以仔細觀察模具型腔的形狀及鍛件的形狀變化。

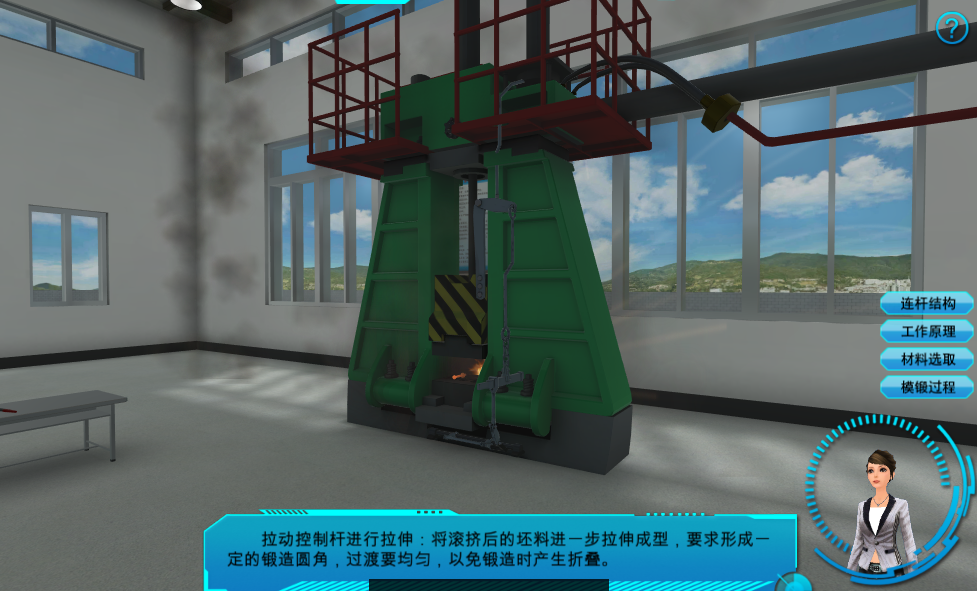

發動機曲軸連桿鍛造

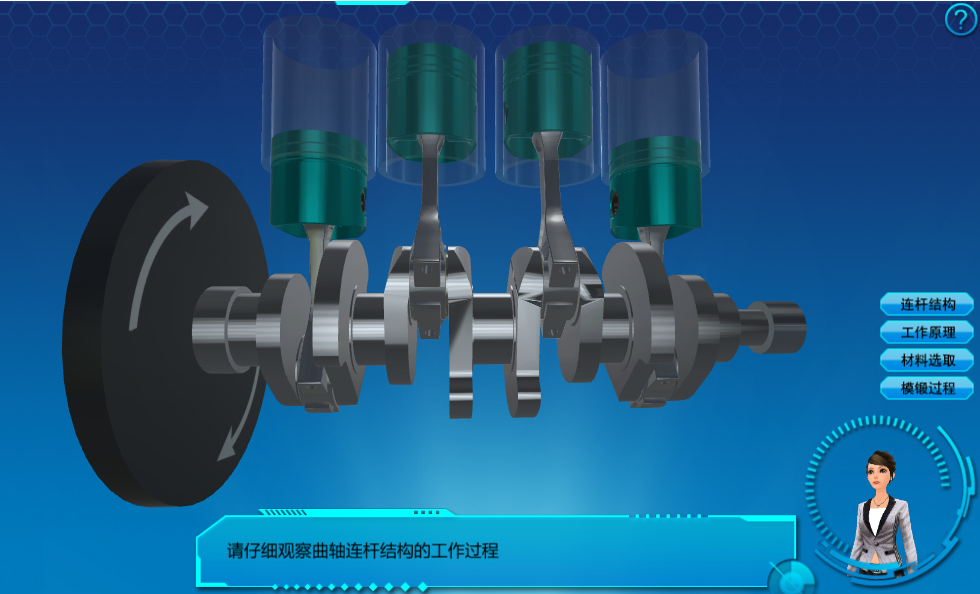

曲軸連桿的工作過程

(5)機械加工工藝規程設計實驗

該實驗?zāi)M了一套完整的機械加工工藝規程設計過程:工藝性分析——確定毛坯——擬定工藝過程——選擇機床——選擇夾具——選擇刀具——計算工序尺寸——確定切削用量。通過該實驗,使用戶熟悉工藝規程設計的過程及要點。

工藝性分析環節,軟件隨機給出一張正確/錯誤的圖紙供用戶分析,從而很好地避免抄襲現象的發生。

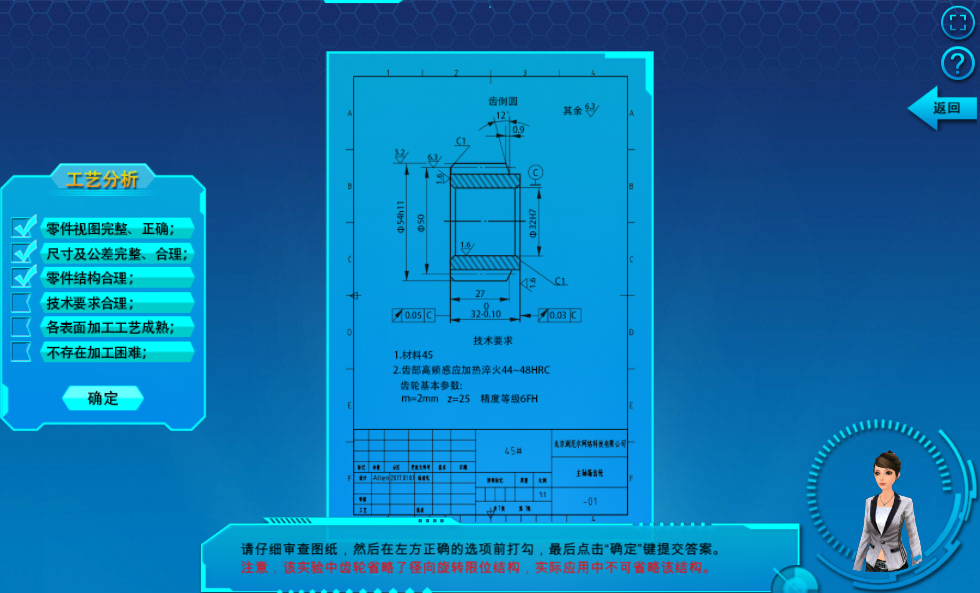

工藝性分析環節示意圖

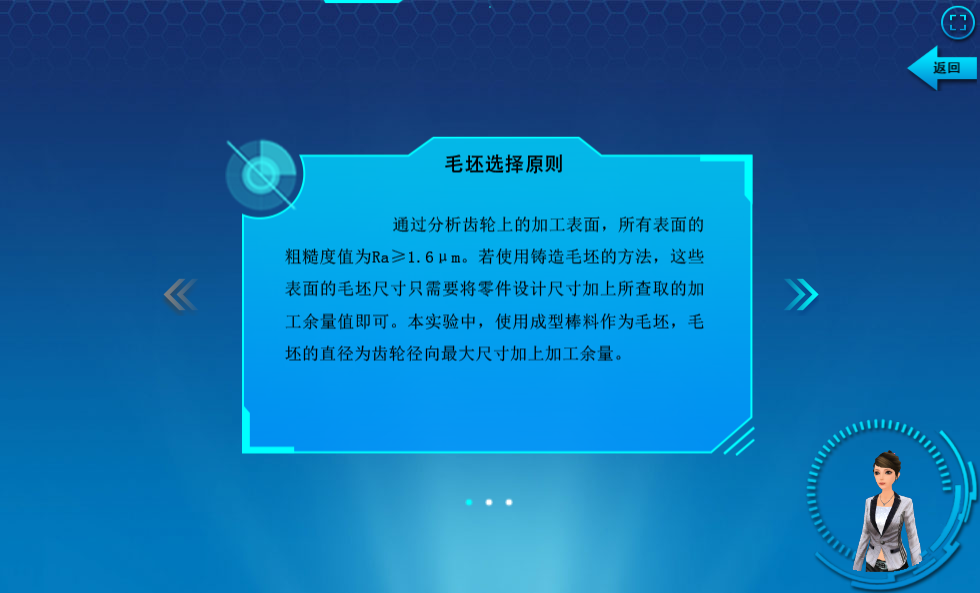

確定毛坯環節,提供毛澤選擇原則、毛坯零件圖、毛坯模型,可自由查看。

確定毛坯環節示意圖

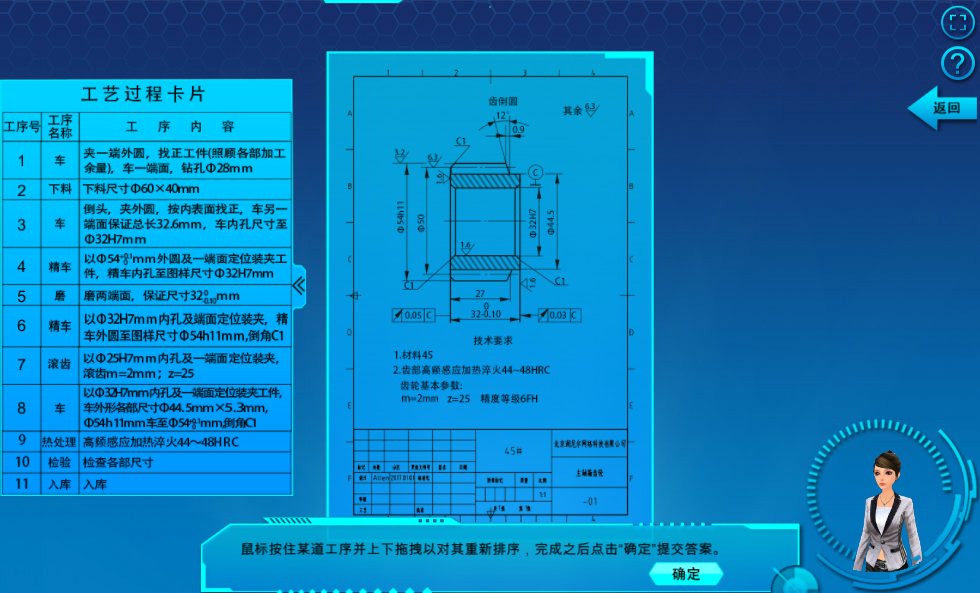

擬定工藝過程環節,軟件自動判斷用戶設定的工藝過程是否正確,并智能給出正確的工序順序。

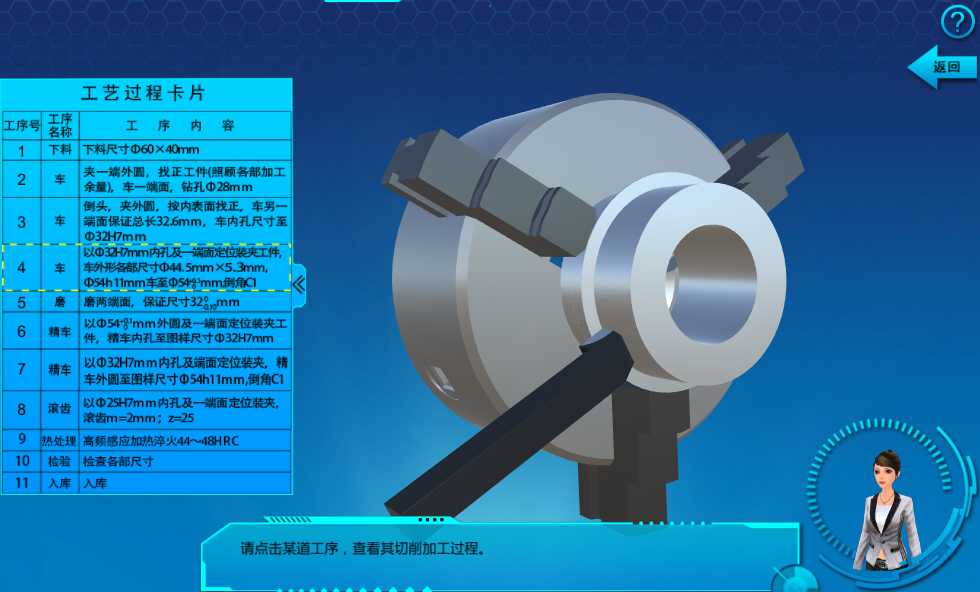

擬定工藝卡示意圖

機床選擇環節,用戶需根據工序安排,選擇正確的機床,提供選擇錯誤會有提示,并重新選擇。

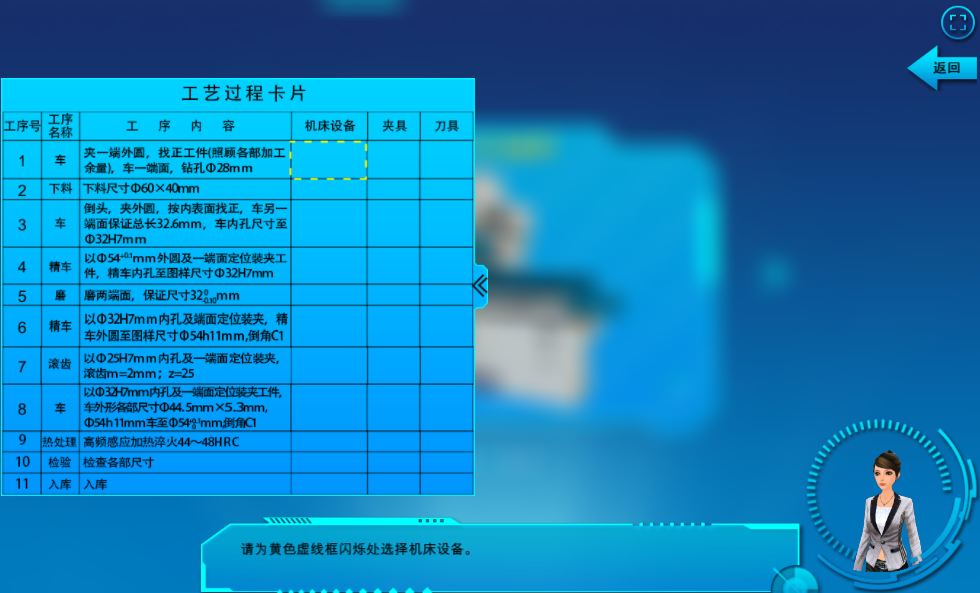

機床選擇示意圖

選擇夾具、刀具環節,針對每個工藝過程,選擇相應的夾具、刀具。

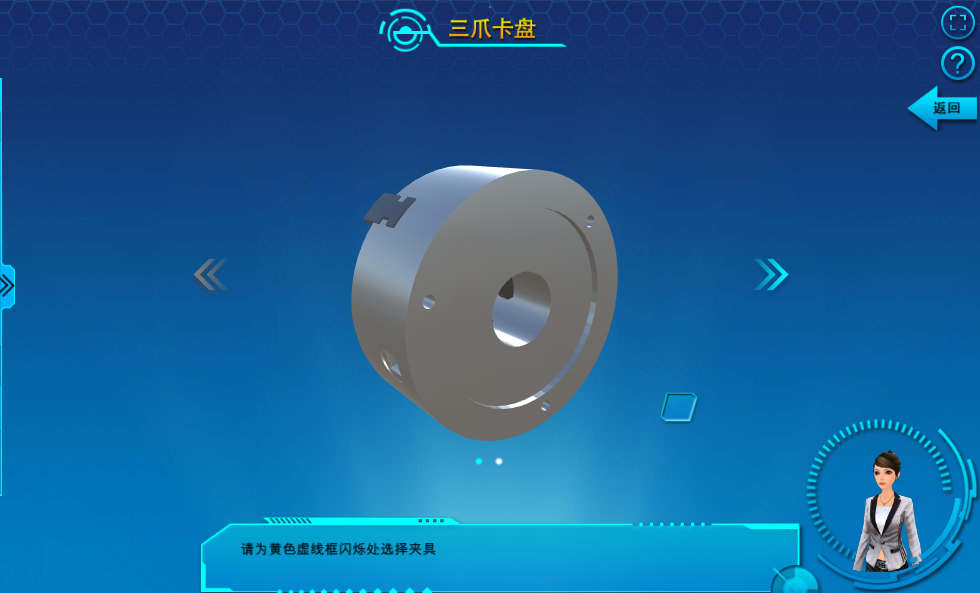

選擇夾具示意圖

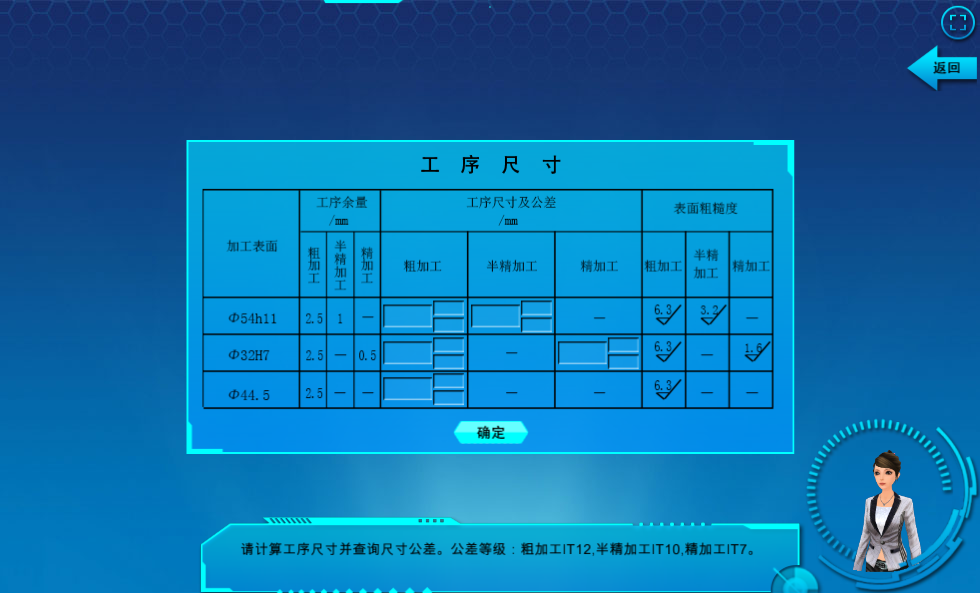

“工序尺寸”,填寫對應的工序尺寸

工序尺寸設計示意圖

根據切削用量原則,填寫對應的切削用量。

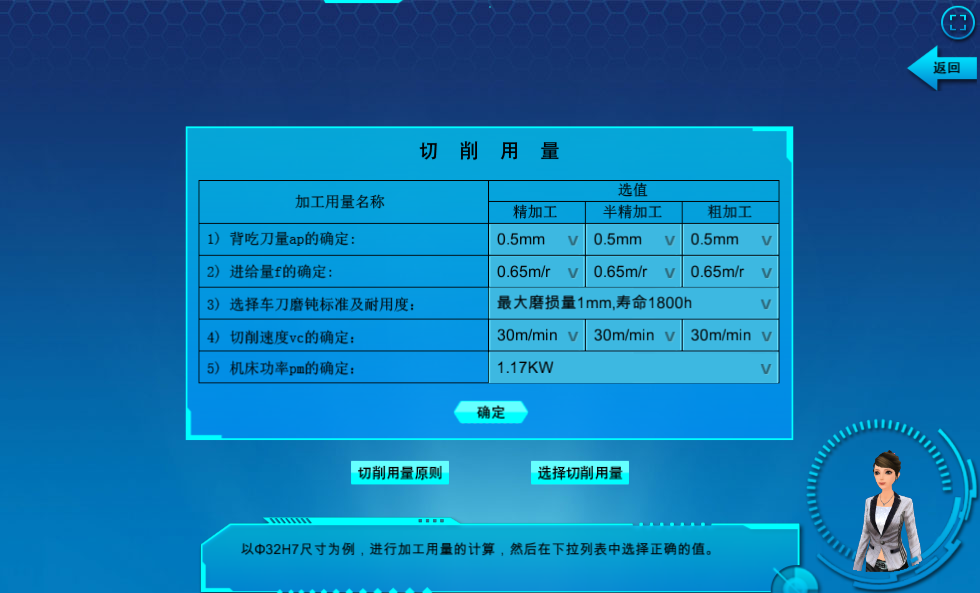

切削用量示意圖

夾具、被加工件與刀具相互配合的形式,以三維動畫的形式展現零件從毛坯到加工成最終零件的整個過程,期間用戶可以360°自由觀察。

加工過程演示

系統服務器端用戶分為學生、教師、教務管理員和系統管理員四種角色,不同角色擁有不同權限。

學生:選課、選擇實驗、開展實驗、接受實驗指導、在線提交實驗報告、保存和提交實驗結果、查詢實驗成績和批語。

教師:典型實驗庫維護、發布實驗、安排實驗、批改實驗報告、系統指導、統計并發布學生的實驗成績和批語。

教務管理員:課程計劃、開課計劃、選課日期設置、開課審核、開課查詢。

系統管理員:用戶管理、分組管理、角色管理、權限管理、系統維護等。

性能指標

支持同時在線用戶數1萬人以上,經測試,系統運行穩定,不限終端用戶數,

完全能滿足日常教學使用。

服務器運行環境

操作系統:WindowsServer,Linux/UnixServer

Web服務器:Tomcat6.0,JDK6.0

數據庫:MySQL

客戶端運行環境

操作系統:AllWindows系列
