汽車制造技術三維虛擬實驗室簡介
適用專業：車輛工程、汽車工程、汽車與交通工程、能源與動力工程等相關專業。
汽車制造技術是車輛工程、汽車工程等相關專業的一門主干基礎課，其理論性和實踐性都很強，它的實驗教學是汽車制造課程教學中的一個重要實踐環節。目前，現實中的汽車制造類實驗存在以下局限性：
1、硬件依存性較強，只能在特定實驗室中進行；
2、需要數量較大的儀器設備，才能滿足學生人手一套設備獨立進行實驗的需求；
3、部分實驗的操作過程比較繁瑣，導致學生在實物實驗中操作不順暢，缺少時間去主動思考；
隨著招生規模的逐年擴大，教學改革的不斷深入，汽車制造實驗的教學任務越來越重，儀器設備臺套數和實驗教師數量相對不足等問題愈加突出。為了以最少的經費投入解決以上問題，并進一步激發學生的學習興趣、增強實驗效果、提高實驗教學質量，我們開發了汽車制造技術三維虛擬實驗室軟件。
該軟件可在網上開展的虛擬實驗，軟件模擬實驗中用到的器材和設備，提供與真實實驗相似的實驗環境，提供網上實驗教學過程管理功能，包括：典型實驗庫的維護、實驗安排、提交實驗報告、實驗批改、成績統計、實驗答疑等功能模塊。可滿足高等學校和各類培訓機構實驗教學環節的需要，尤其適用于遠程教學。
使用現有器材模型，系統可開展如下2個常用汽車制造虛擬實驗的訓練：
1、大型客車生產流程模擬虛擬實驗
2、卡車裝配流水線虛擬實驗
大型客車生產流程模擬虛擬實驗
系統采用三維建模模擬真實的工廠車間場景：制件車間、焊裝車間、涂裝車間、總裝車間等；系統模擬真實的儀器設備：沖壓機、卷板下料機、切割機、平面激光切割機、三維光線切割機、折彎機、壓力機、噴涂機器人、液壓圓盤鋸、各種胎具等；系統模擬完整的客車生產制造流程，包括：車身、底盤等焊接小件制作、沖壓生產線、剪板下料、激光切割、五大片骨架制作、骨架車合裝、鈑金車制作、車身電泳、底漆噴涂、面漆噴涂、圖案、底盤裝配、底盤車身合裝等。
.png)

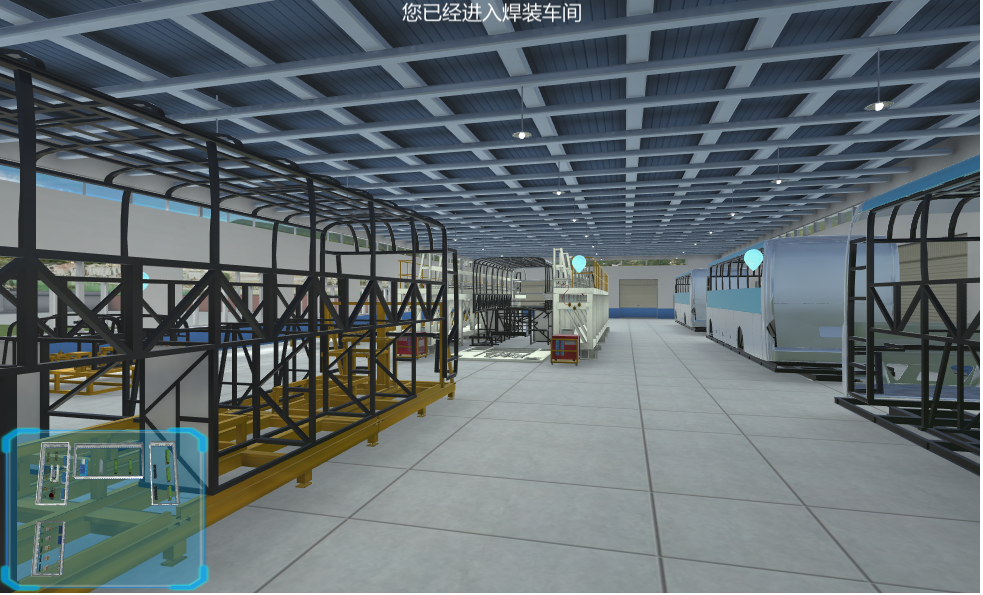

圖1焊裝車間
.png)

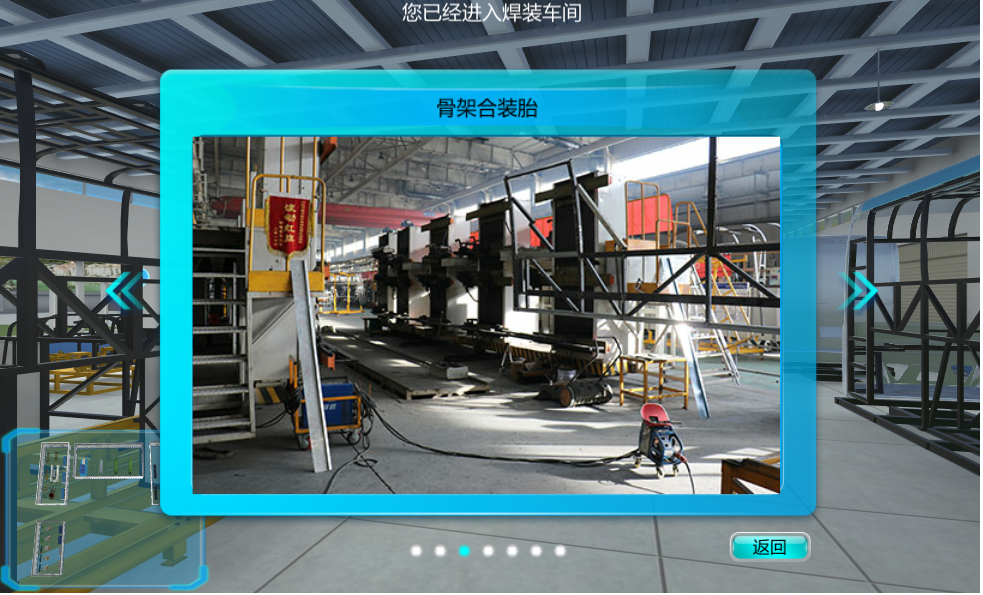

圖2焊裝車間骨架合裝胎
.png)

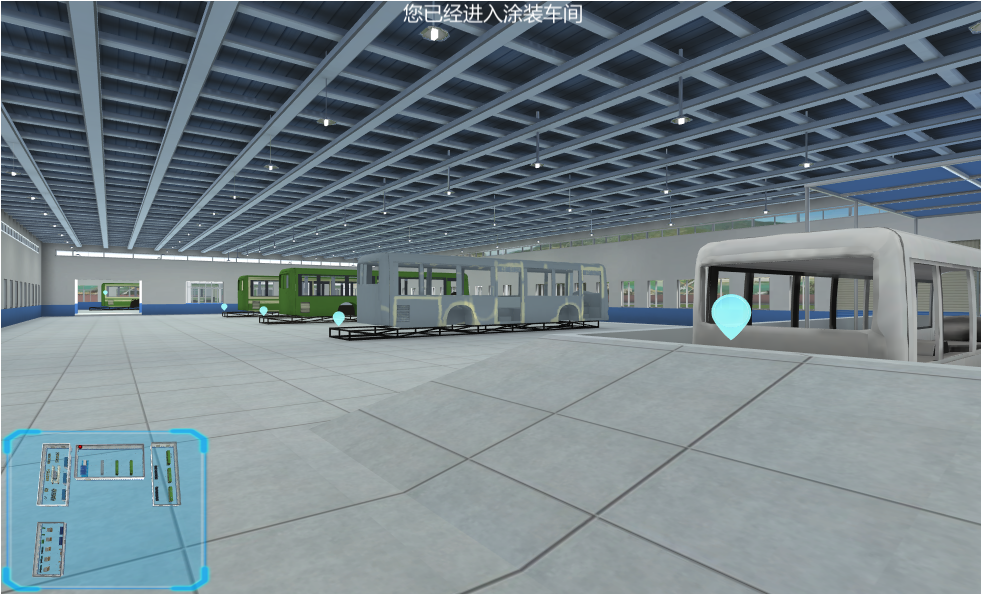

圖3涂裝車間
.png)

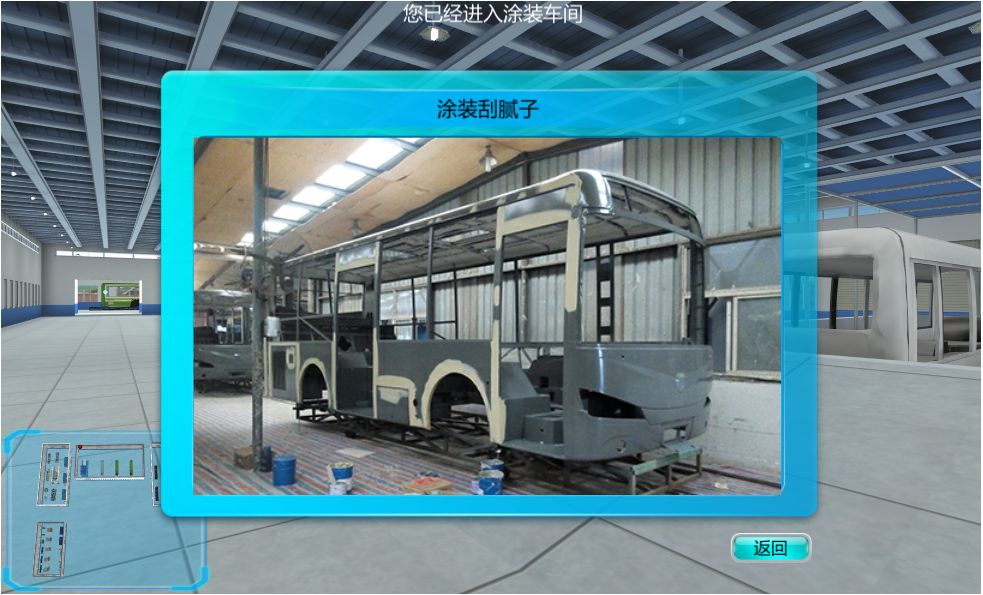

圖4涂裝車間涂裝刮膩?zhàn)?/p>
.png)

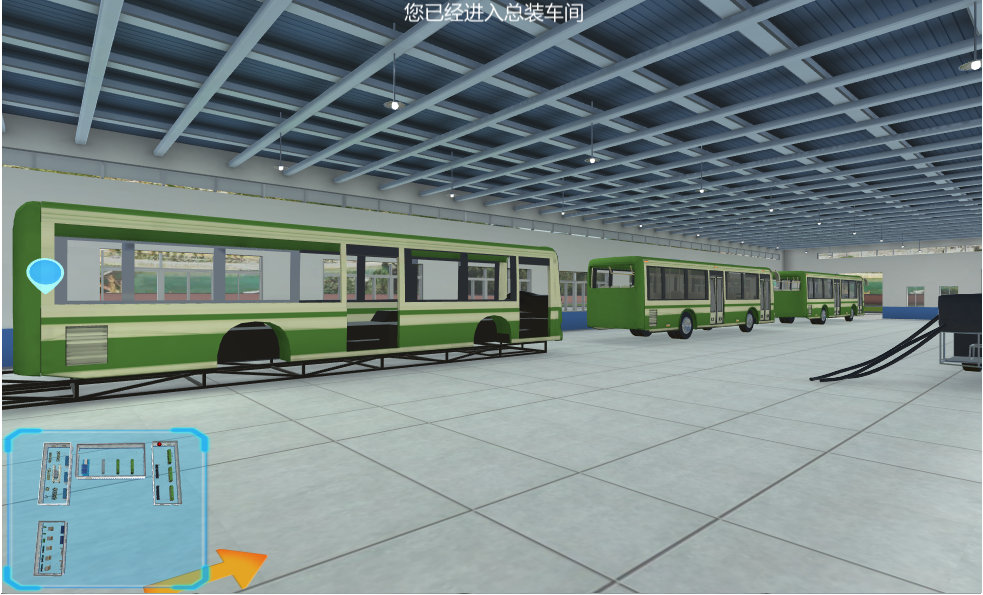

圖5總裝車間
卡車裝配流水線虛擬實驗
卡車裝配線虛擬實驗?zāi)M東風卡車裝配廠房內部環境，包括：牽引車、壓縮空氣管道、吊裝系統、檢測室等三維模型，支持16個裝配工序的模擬操作。實驗環節細致，模擬效果逼真。
模擬生產模塊包含落裝車架、安裝方向機、安裝前橋、安裝輪胎、落裝發動機、落裝車頭等環節。包含括車架、方向機、前橋、中橋、發動機、車頭、油箱、水箱等結構。同時實驗包含結構樹，可選擇結構樹中的步驟進行實驗。
.jpg)

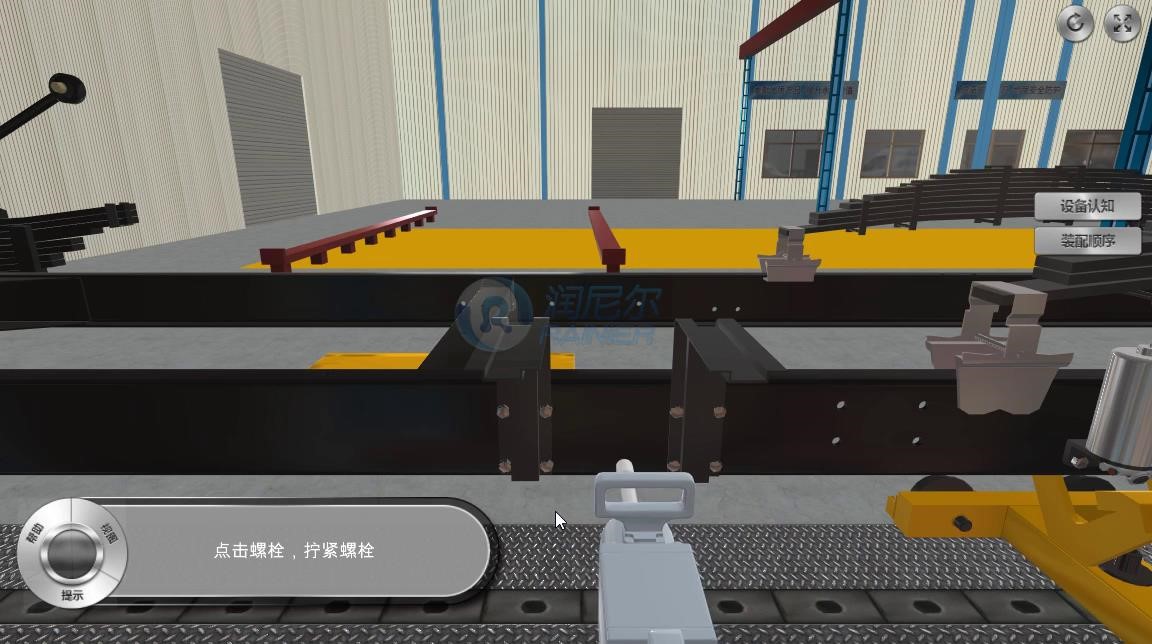

圖6擰緊螺栓
.jpg)

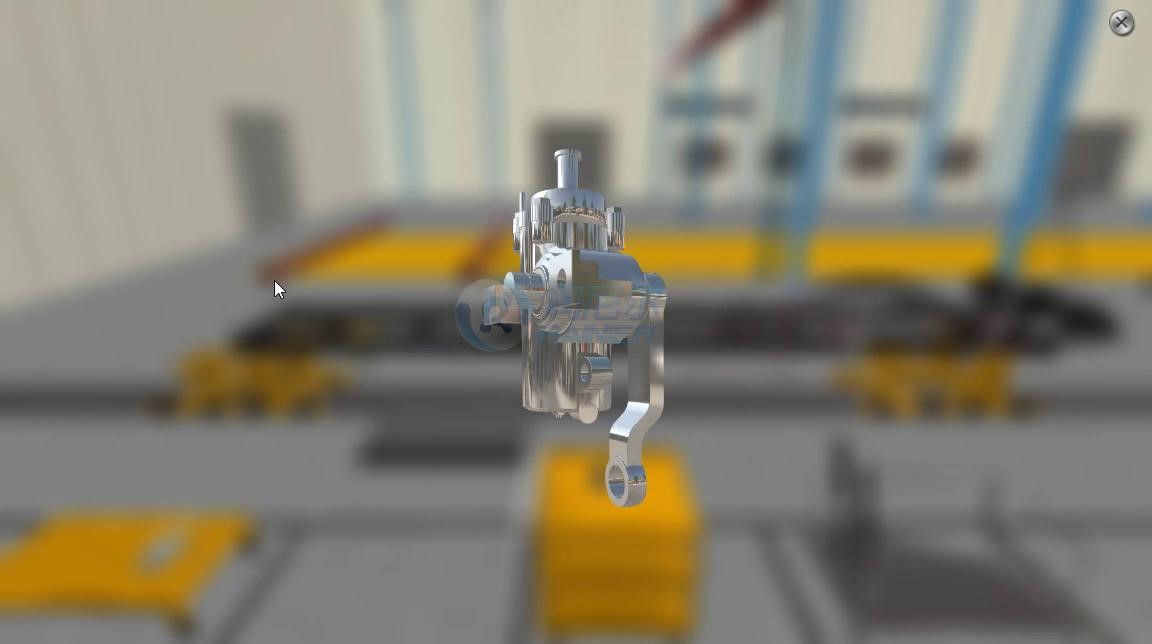

圖7零件查看
.jpg)

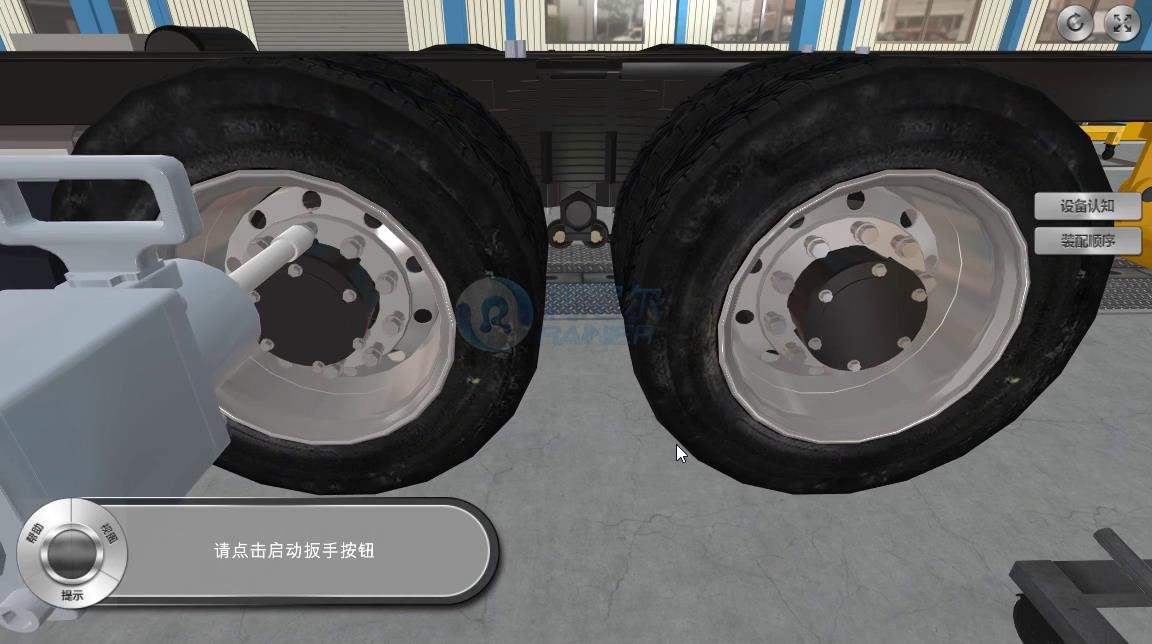

圖8安裝車輪
.jpg)

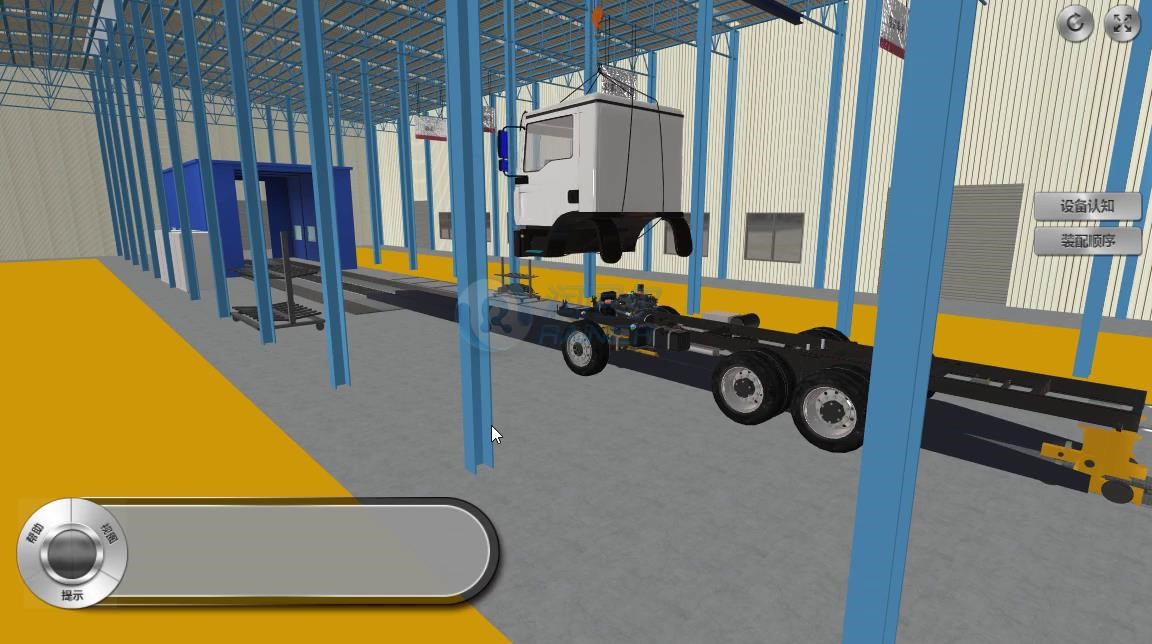

圖9組裝車頭
