汽車實驗學三維虛擬仿真實驗室簡介

適用專業:車輛工程、汽車工程、汽車與交通工程、能源與動力工程等相關專業。

系統涵蓋機械與汽車工程相關學院實驗教學全體系的三維仿真實驗教學資源。這些虛擬仿真實驗教學資源,以培養汽車工程人才為目標,由淺入深,覆蓋基礎型、專業型、特色創新型等不同層次與深度,建設思路清晰,形成了一套立體化的教學體系同時,具備良好的交互性、實驗過程和數據仿真度高等特點。

這些虛擬仿真實驗教學資源,采用國際領先的虛擬仿真技術開發而成,解決了實際實驗中無法開展、實驗危險性高等一系列問題,方便學生快速、高效地進行在線操作學習。

使用現有器材模型,系統可開展如下9個常用汽車實驗學虛擬實驗的訓練:

1)、汽車碰撞虛擬實驗;

2)、基于虛擬樣機的ABS整車控制虛擬實驗;

3)、汽車懸架系統的振動仿真及優化虛擬實驗;

4)、基于虛擬樣機技術的汽車制動性能虛擬實驗;

5)、基于虛擬樣機技術的汽車蛇行行駛虛擬實驗;

6)、汽車瞬態轉向特性虛擬實驗;

7)、汽車底盤測功虛擬實驗;

8)、汽車安全環保檢測線虛擬實驗;

9)、汽車尾氣雙怠速實驗;

1、汽車碰撞虛擬實驗

實驗智能獲取碰撞測試結果,展現碰撞之后的車輛外觀損壞情況以及車輛后退距離、碎片面積、面積占比、凹陷深度值等數據;實驗提供智能數據分析并描繪出相應關系曲線,如后退距離-車速關系曲線、碎片面積-車速關系曲線、面積占比-車速關系曲線、凹陷深度-車速關系曲線等。
首先,實驗首界面提供正面碰撞和側面碰撞兩種汽車碰撞方式選擇;

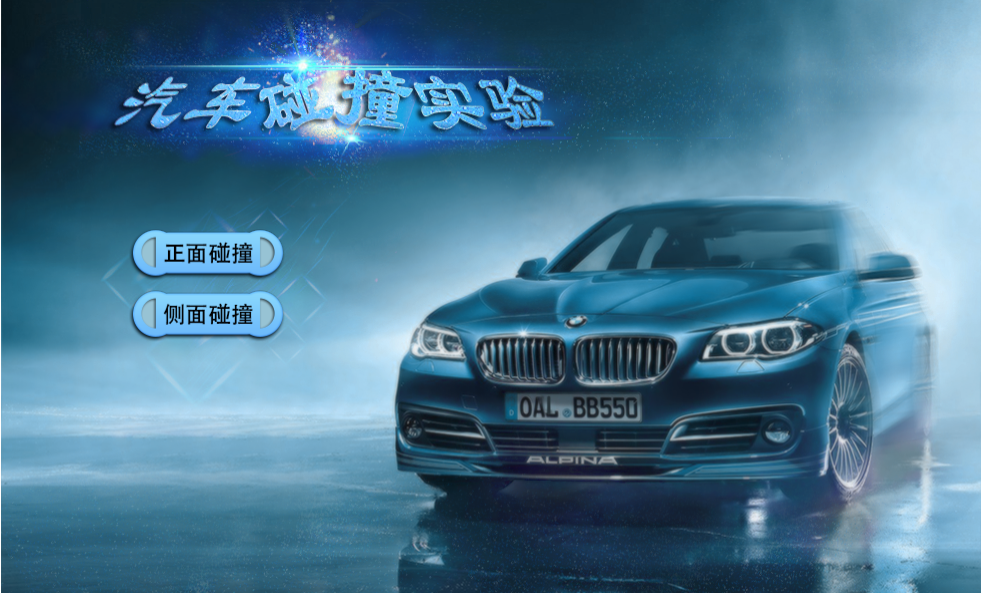

圖1汽車碰撞方式選擇

選擇某一碰撞方式后,界面出現實驗啟發指導,啟發用戶思考;

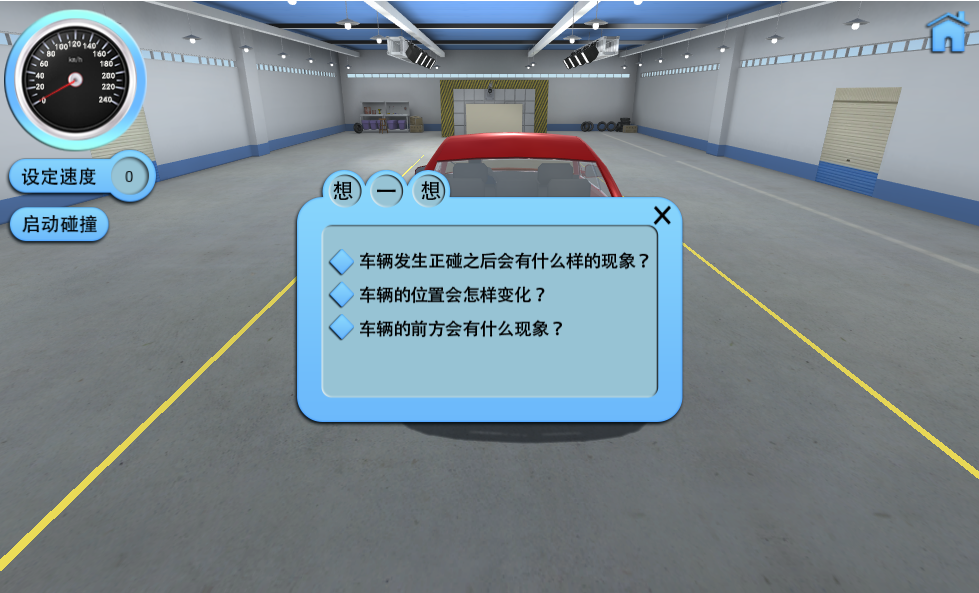

圖2實驗啟發指導

本實驗提供不同間隔車速30-40、40-50、50-60、60-70、70-80、80-90、90-100的碰撞實驗,每個車速啟動碰撞可觀察對應實驗現象和實驗結果,并在最后正面碰撞可生成后退距離-車速關系曲線、碎片面積-車速關系曲線、面積占比-車速系曲線、凹陷深度-車速關系曲線,側面碰撞可生成側移距離-車速關系曲線、掉漆面積-車速關系曲線、面積占比-車速關系曲線和凹陷深度-車速關系曲線

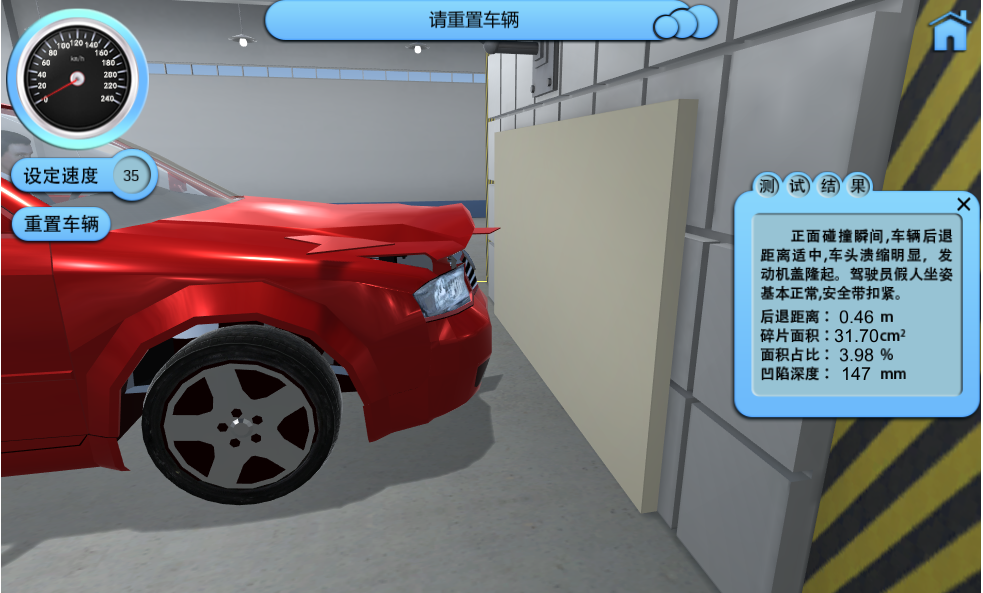

圖3正面碰撞

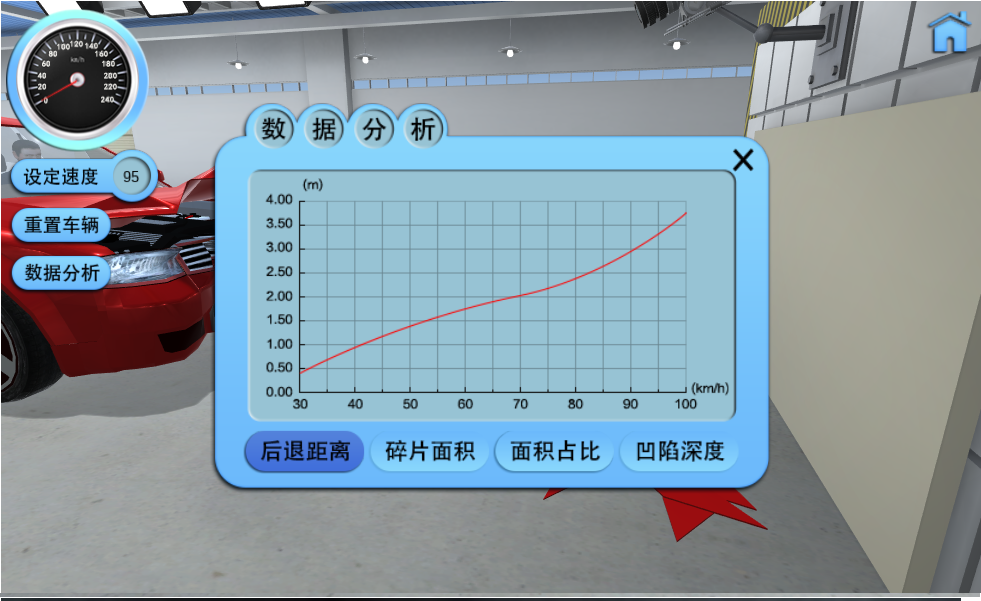

圖4后退距離-車速關系曲線

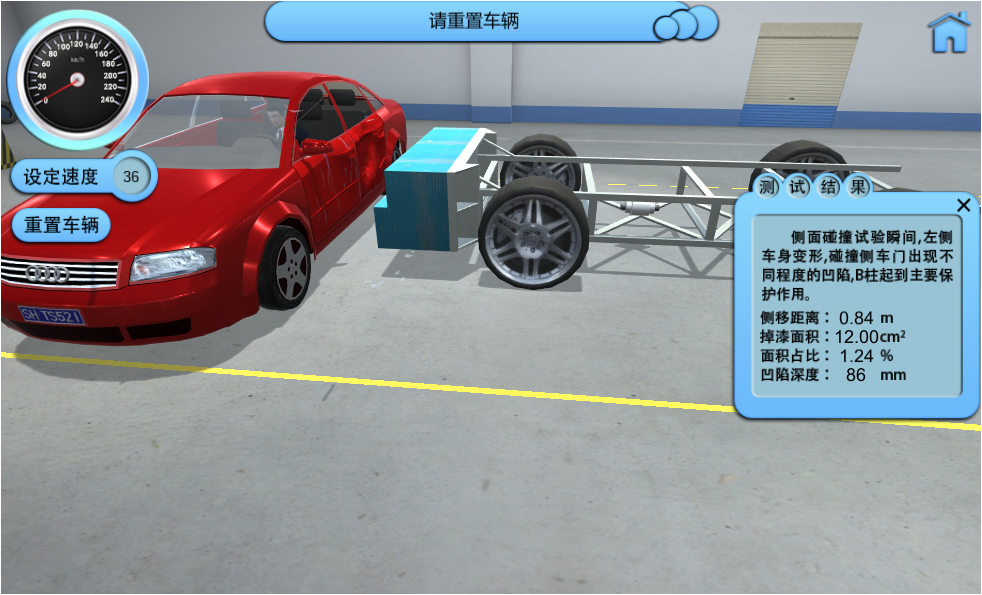

圖5側面碰撞

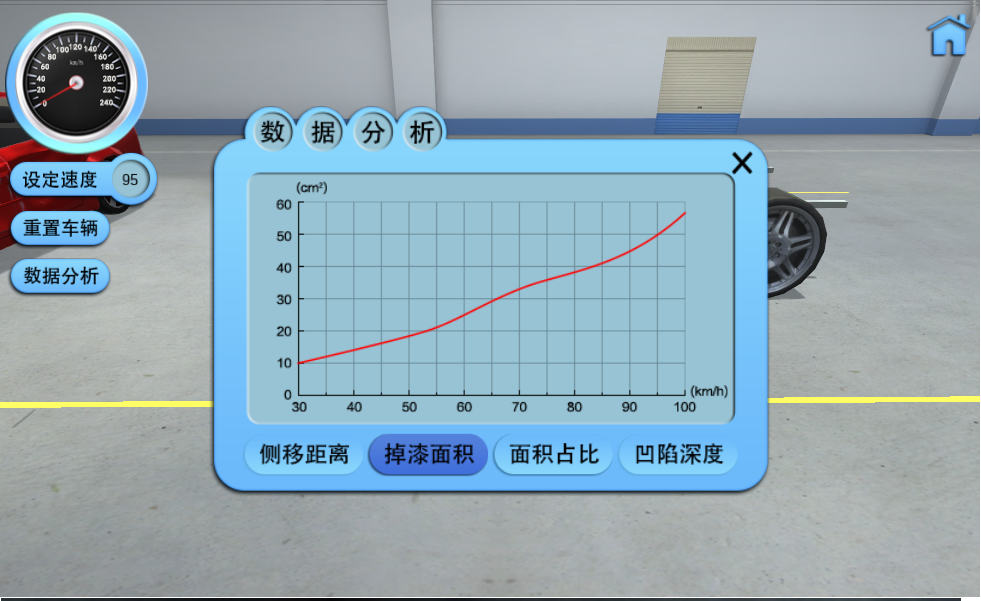

圖6掉漆面積-車速關系曲線

2、基于虛擬樣機的ABS整車控制虛擬實驗

系統支持用戶對測試路面環境進行認知:對接路面、0.8/0.4分離路面、0.8/0.2分離路面、0.4/0.2分離路面;系統以三維動畫的形式模擬車輛在不同路面上的運動情況;系統支持繪制4種不同的仿真曲線:不同路面兩后輪的制動力矩曲線、不同路面橫擺角速度曲線、不同路面汽車行駛軌跡曲線、不同路面兩后輪輪速與車速曲線。

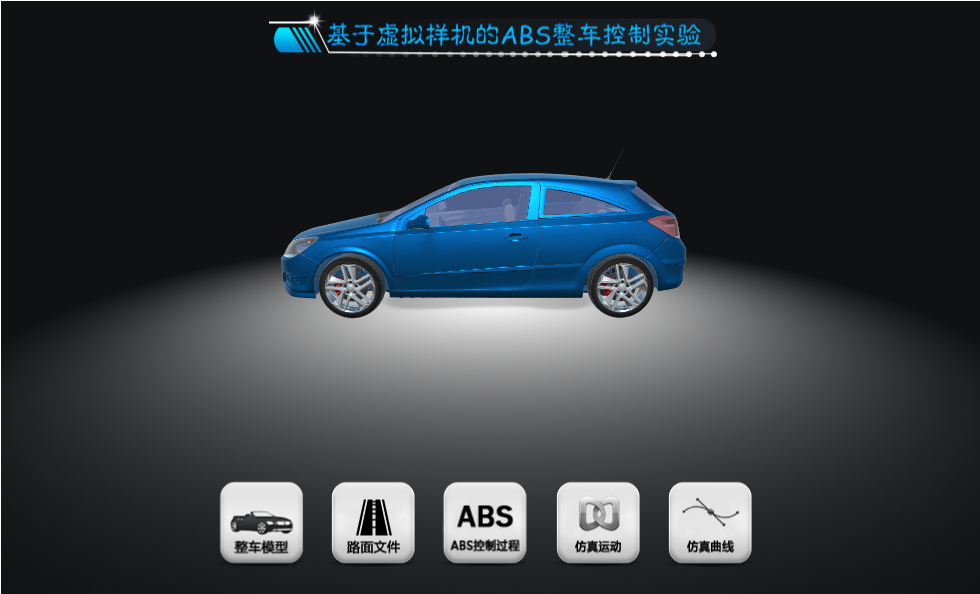

圖7實驗場景

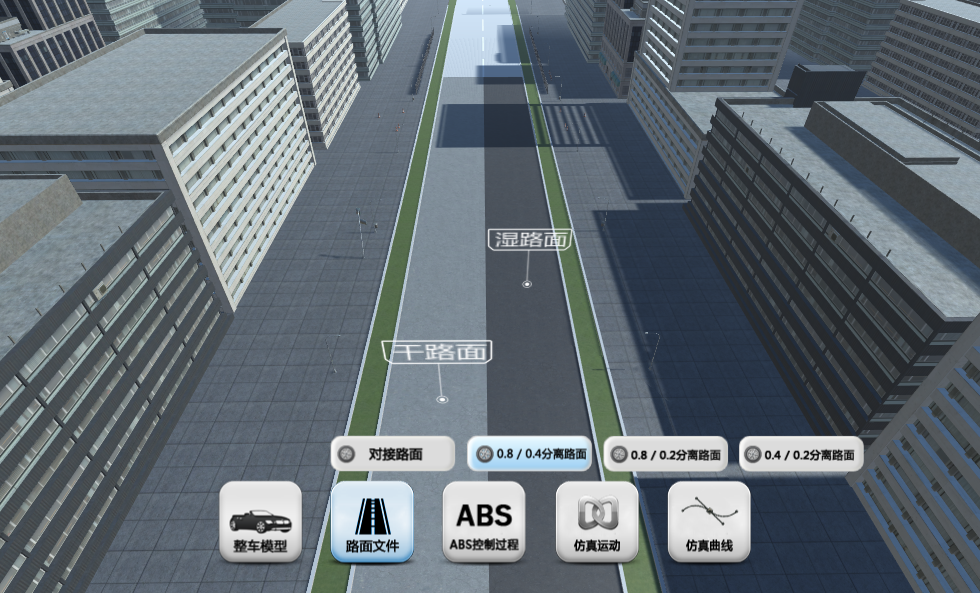

圖8路面文件

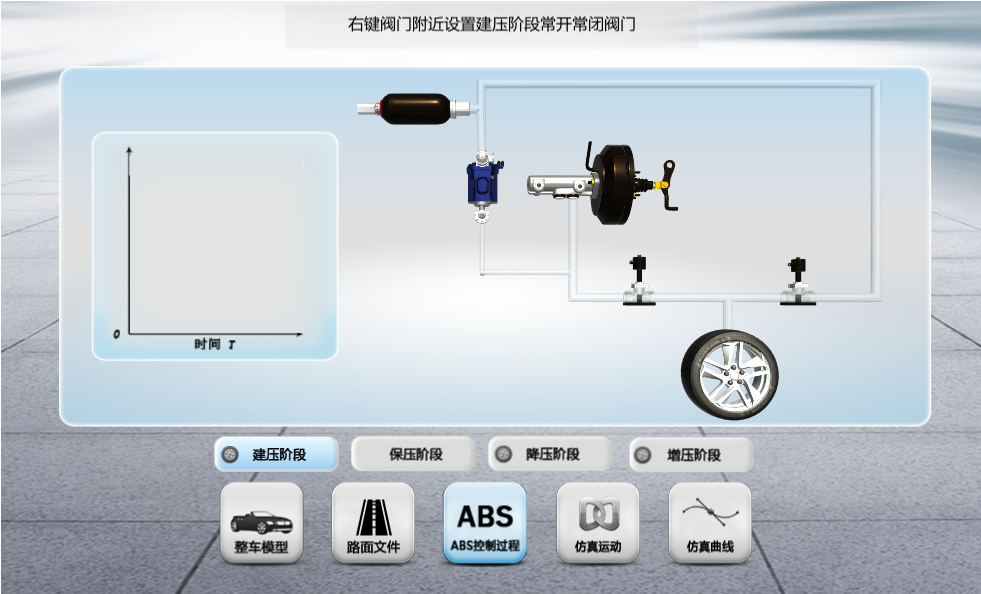

圖9ABS控制過程

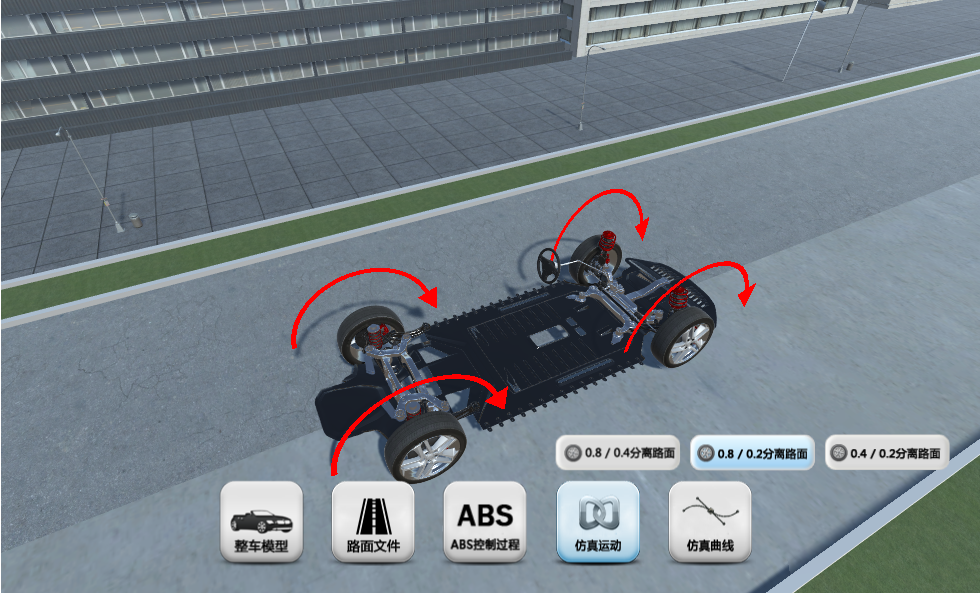

圖10仿真運動

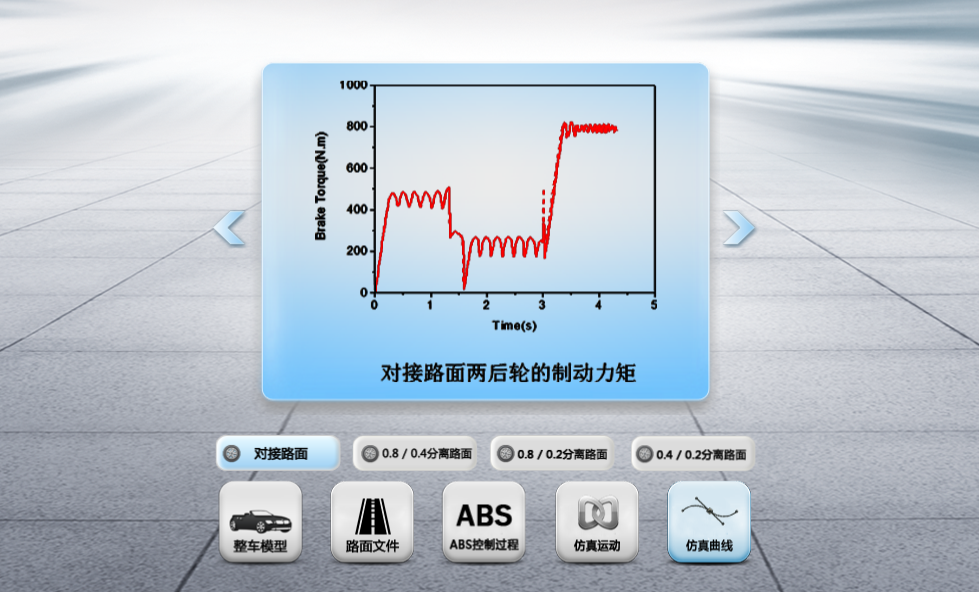

圖11仿真曲線

3、汽車懸架系統的振動仿真及優化虛擬實驗

系統支持用戶進行整套汽車懸架及測試系統的虛擬裝配,支持用戶自由輸入驅動源,支持用戶創建設計變量并對該設計變量進行優化處理。

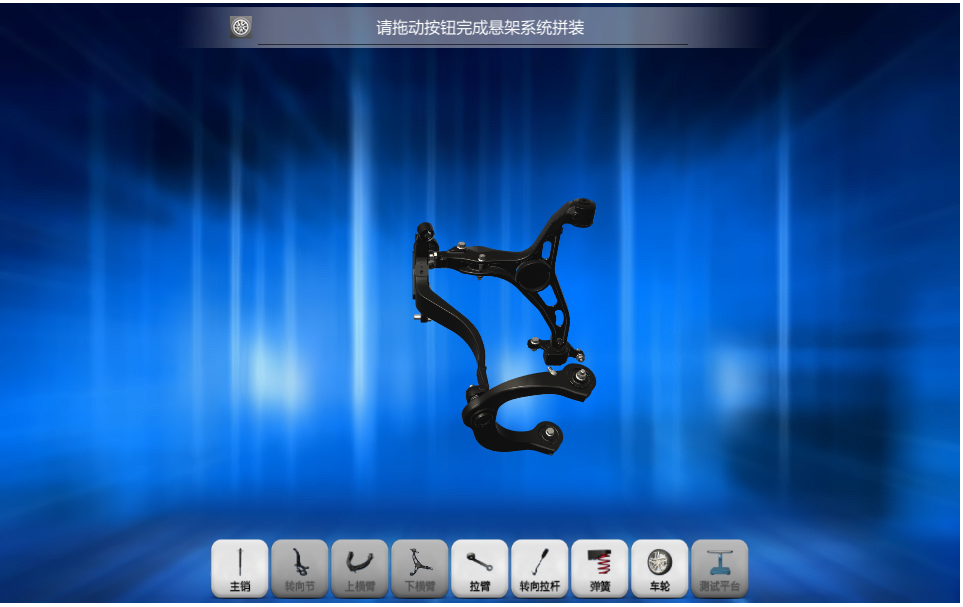

圖12懸架系統拼裝過程1

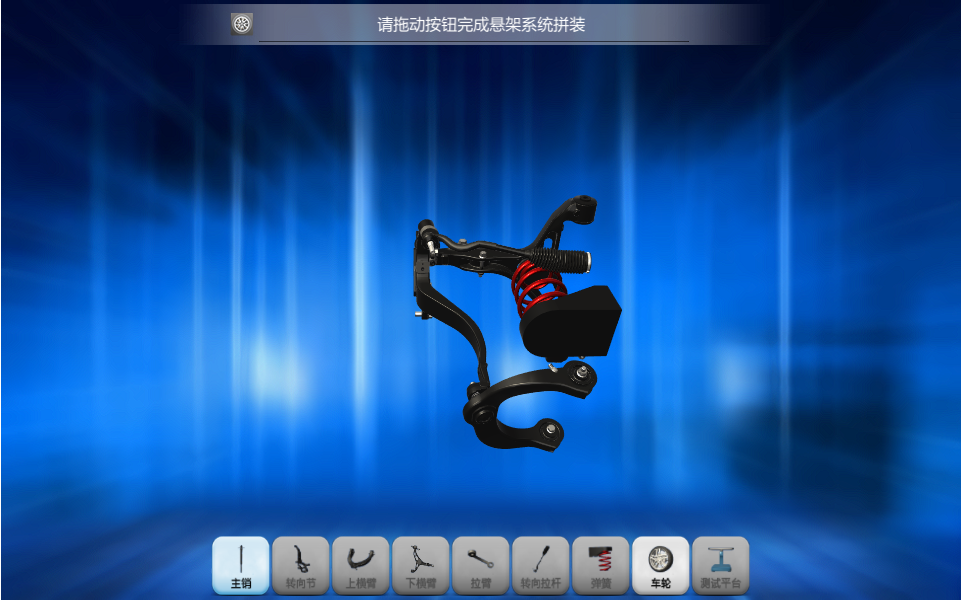

圖13懸架系統拼裝過程2

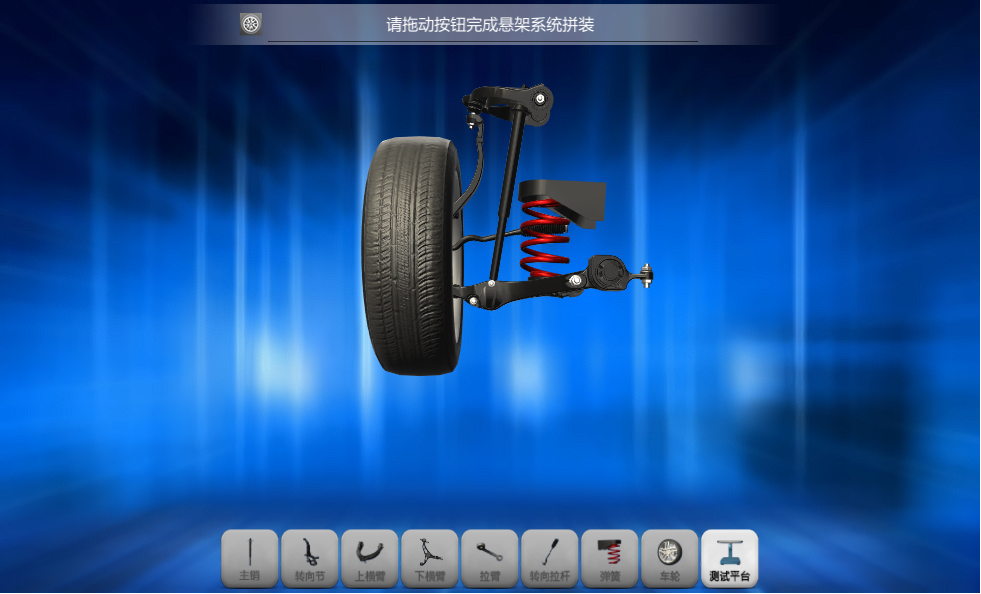

圖14懸架系統拼裝完成

圖15測試平臺

4、基于虛擬樣機技術的汽車制動性能虛擬實驗

系統逼真地還原出被測汽車、筆記本電腦、傳感器、陀螺儀、磁性天線、制動踏板力傳感器、輪速傳感器、扭矩傳感器等實驗設備,并支持用戶在測試之前首先對這些設備進行安裝;系統支持用戶在每次測試之后進行數據記錄,并根據記錄表格繪制出汽車的性能曲線。

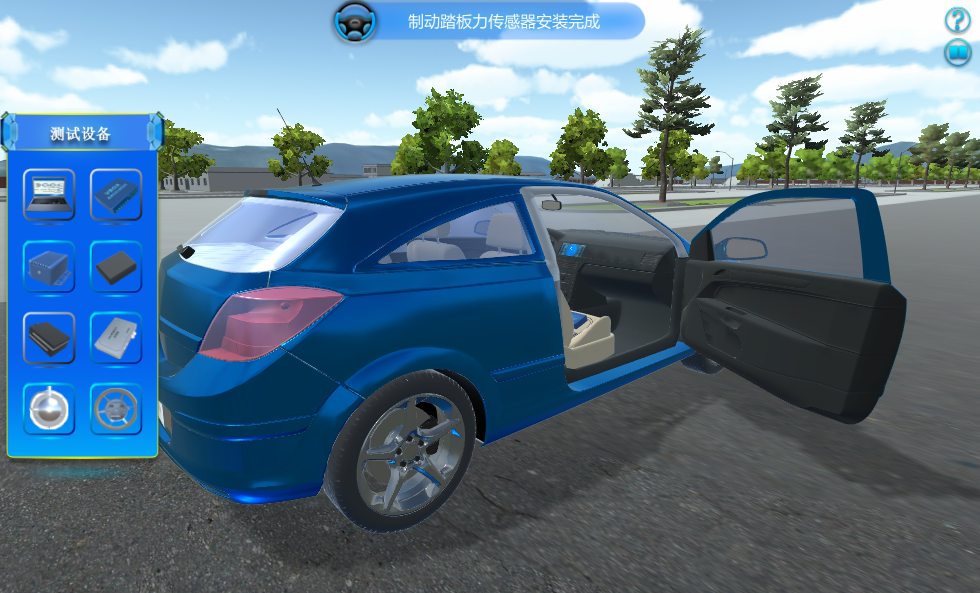

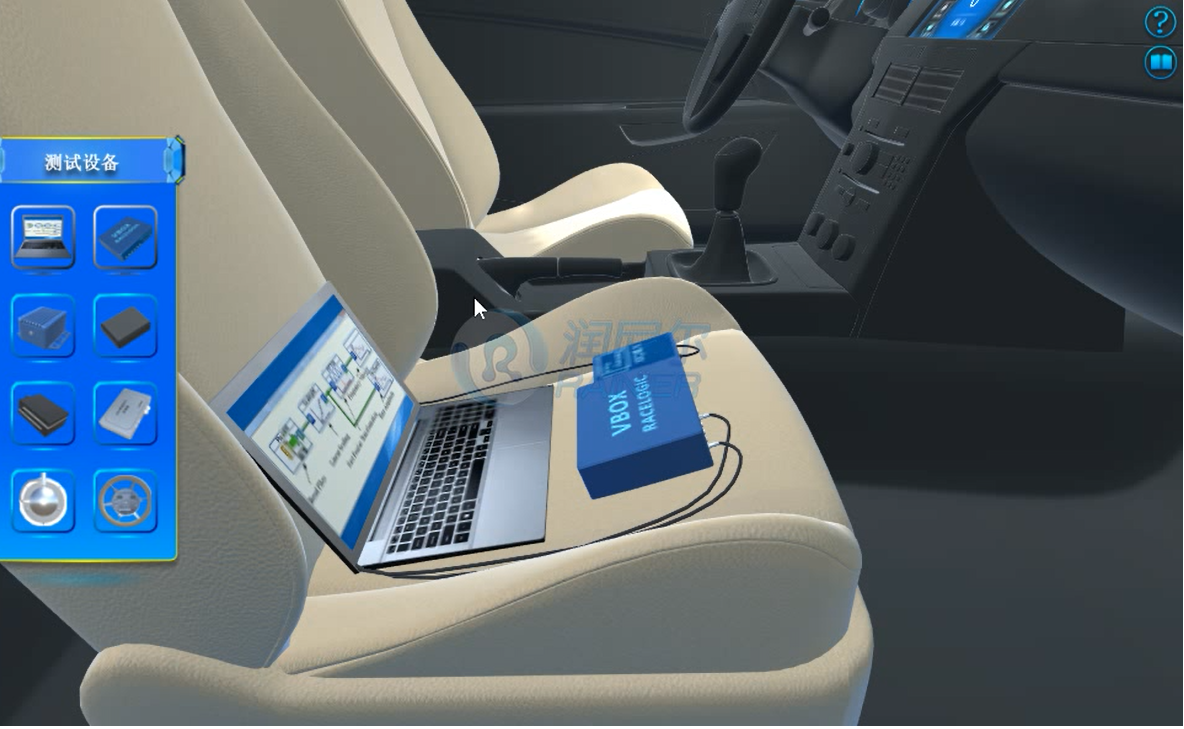

圖16組裝測試系統

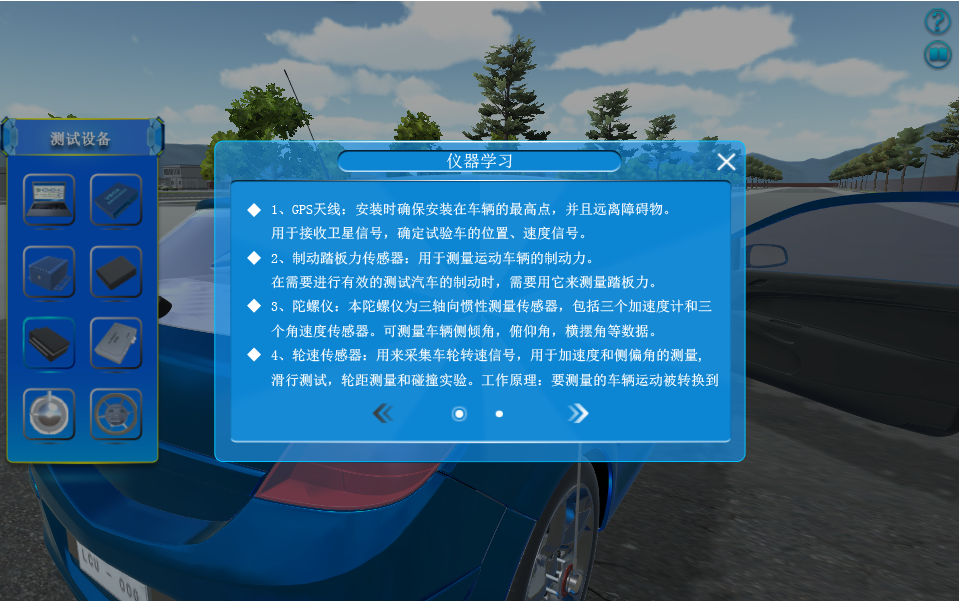

圖17儀器學習

圖18實驗場景

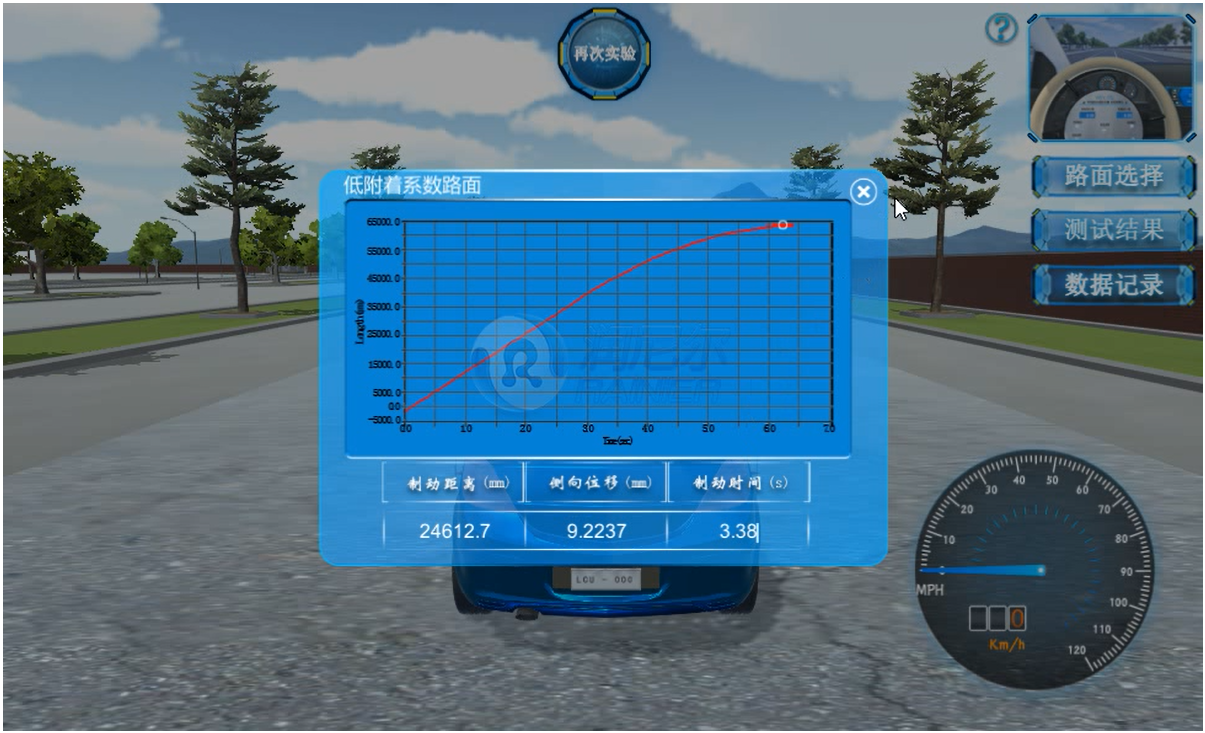

圖19實驗結果查看

5、基于虛擬樣機技術的汽車蛇形行駛虛擬實驗

汽車蛇行行駛是評價汽車隨動性、收斂性、方向操縱輕便性及事故可避免性的典型試驗,也是包括車輛—駕駛員—環境在內的一種閉環實驗。該實驗在現實中難以開展,虛擬仿真實驗中三維虛擬了車輛、測試儀器及測試場等三維環境,旨在使學生掌握蛇形實驗方法和數據處理方法。

首先,學生在車輛上組裝測試儀器。

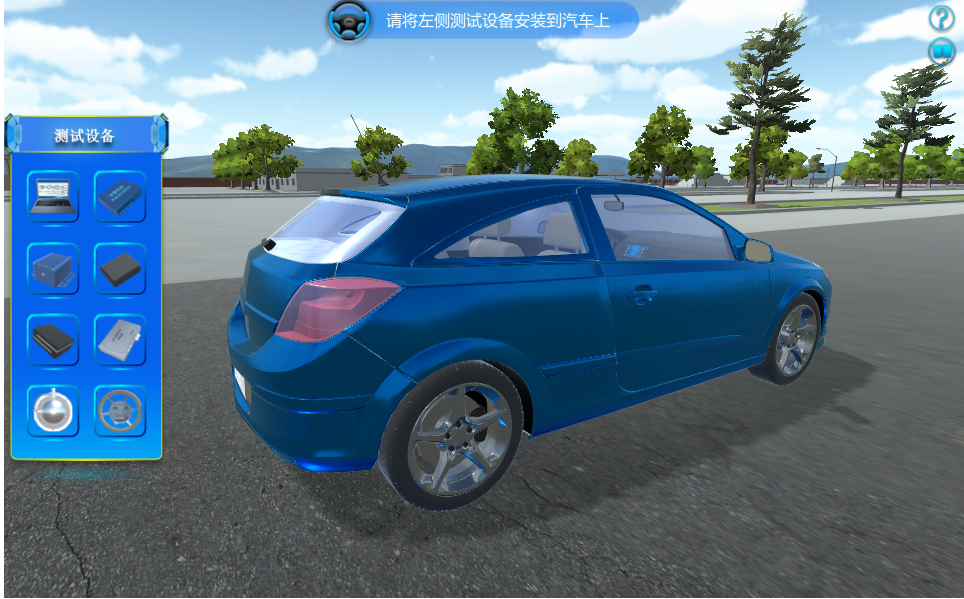

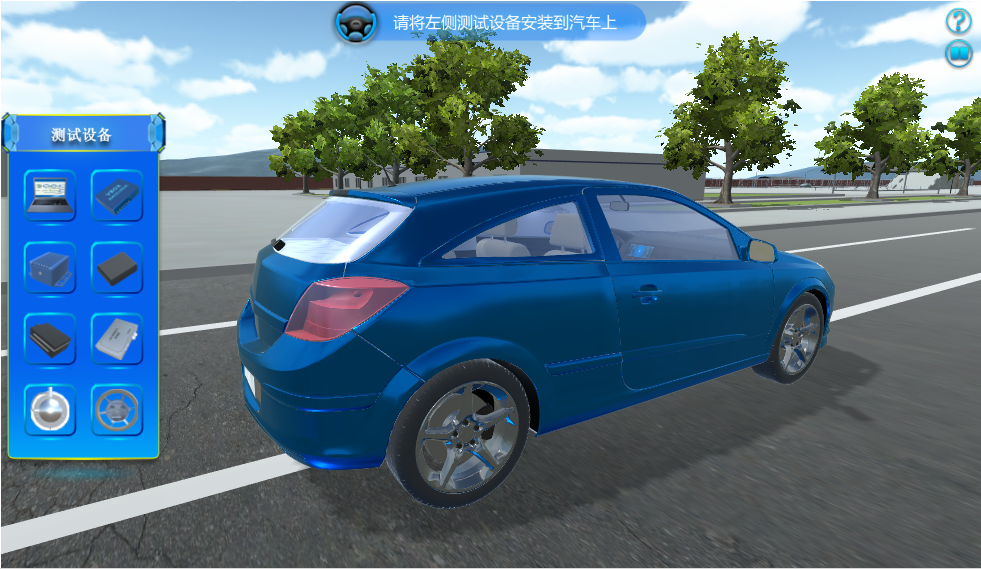

圖20安裝測試設備

組裝完畢后,學生可以控制汽車以40km/h的任意速度通過蛇形樁。

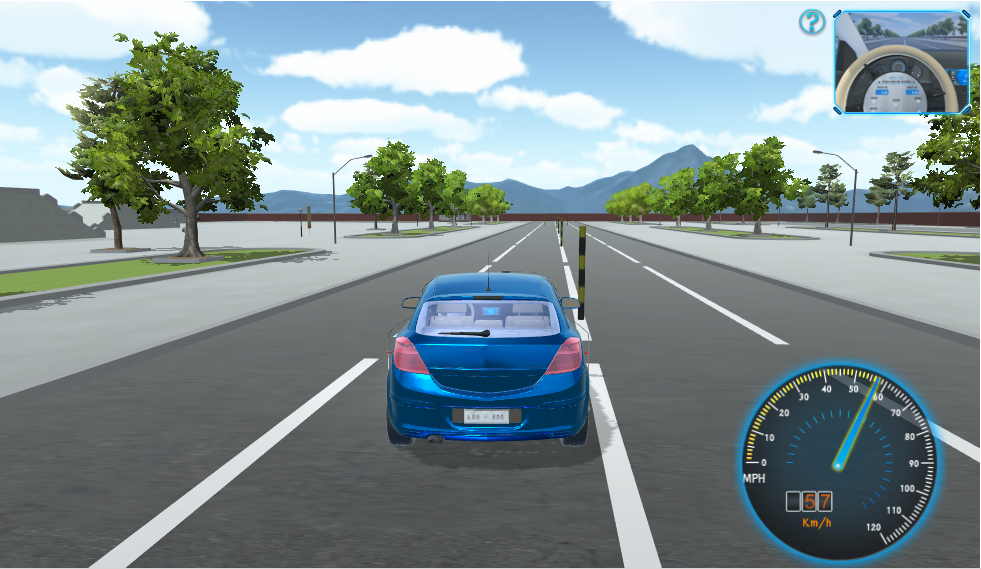

圖21汽車蛇形駕駛

系統繪制出測試速度條件下相關的實驗曲線,采集到對應的實驗數據。由于測試速度不同,包括做了特殊處理,所有學生的實驗數據都是有有所不同的。

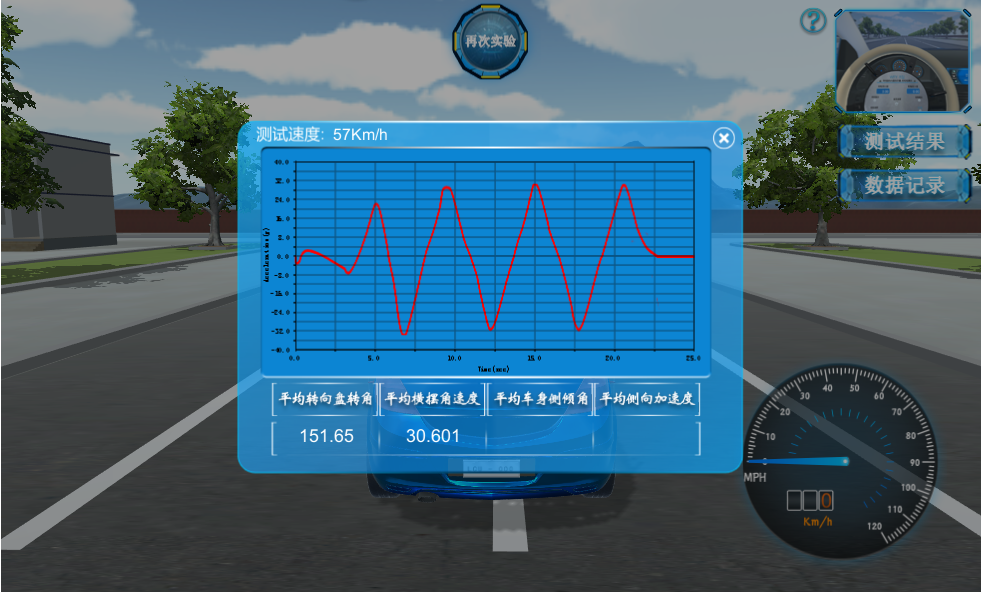

圖22繪制參數曲線

以不同的速度多次實驗,會得到多組實驗數據和實驗曲線。

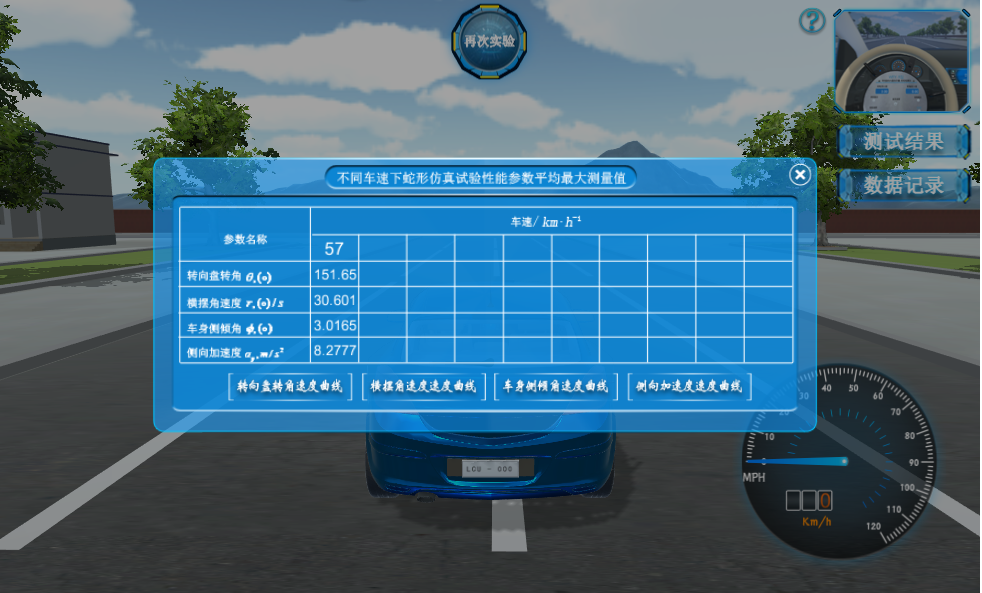

圖23數據記錄表格

做完10組數據后,就會得到橫擺角速度、側身側傾角等與車速的關系曲線。

圖24繪制特性曲線

6、汽車瞬態轉向特性虛擬實驗

該虛擬實驗先安裝測試設備,然后設定轉向角度,加速至80km/h,觀察轉向?qū)嶒灛F(xiàn)象,可重復開展實驗直至完全掌握。

圖25組裝測試設備

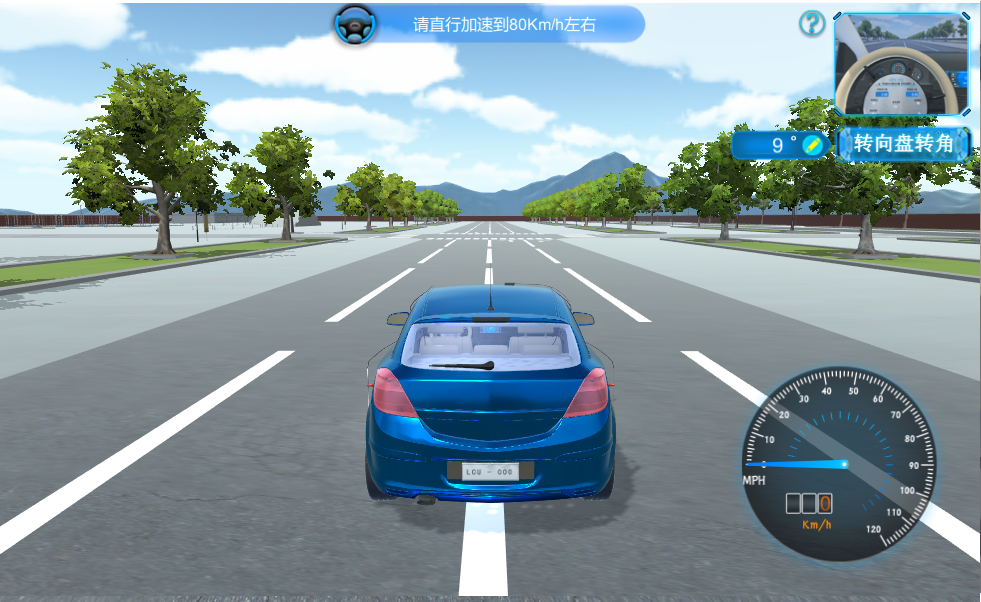

圖26設定轉向角度

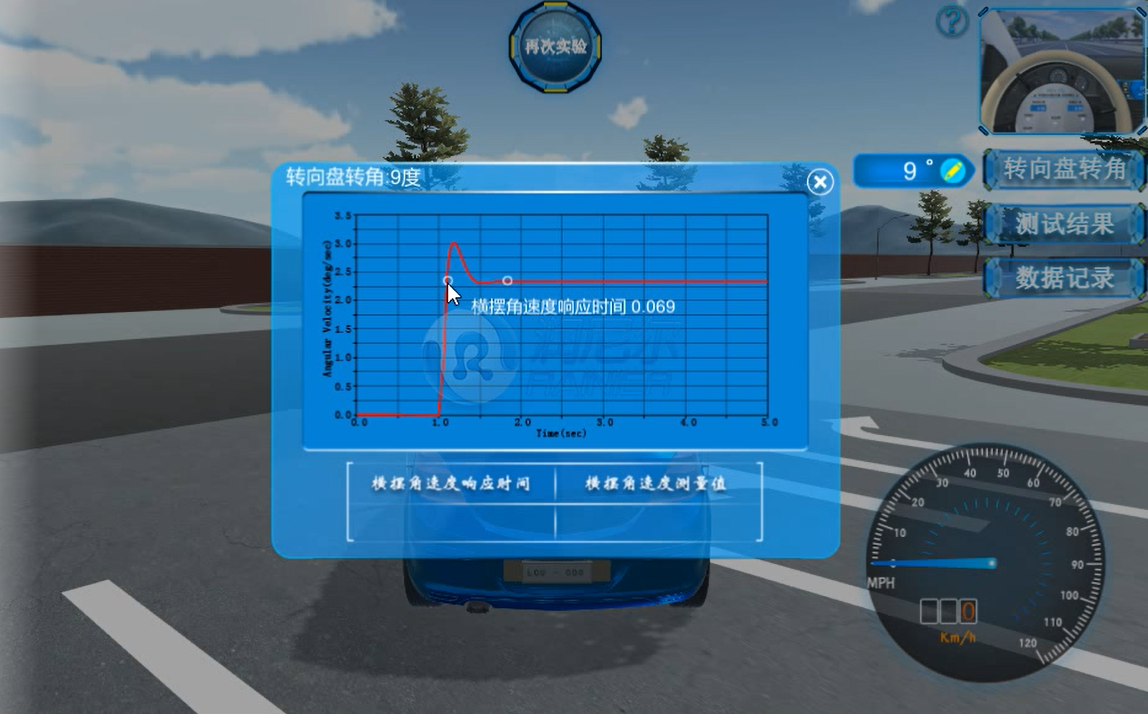

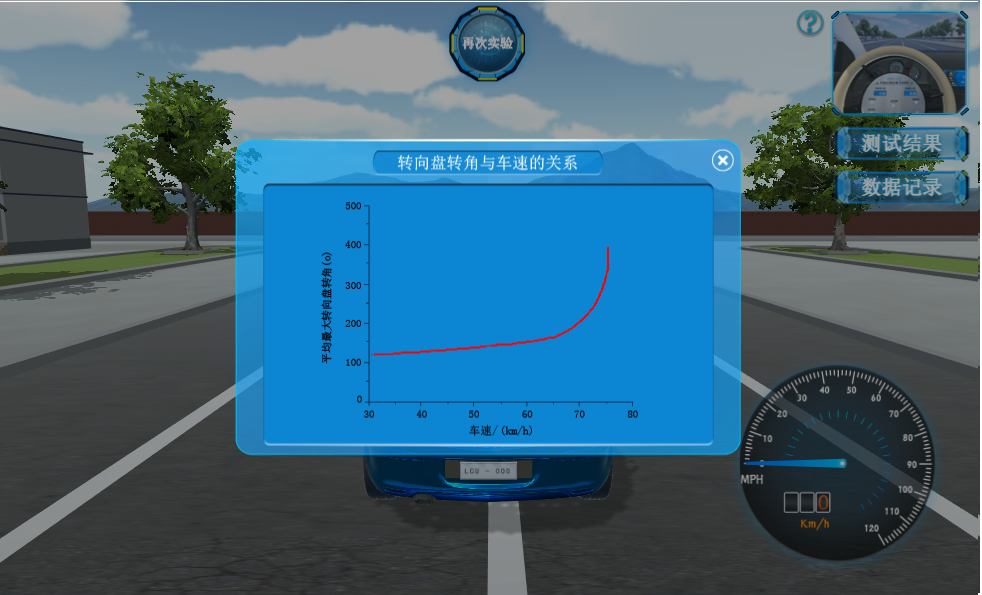

圖27查看測試結果

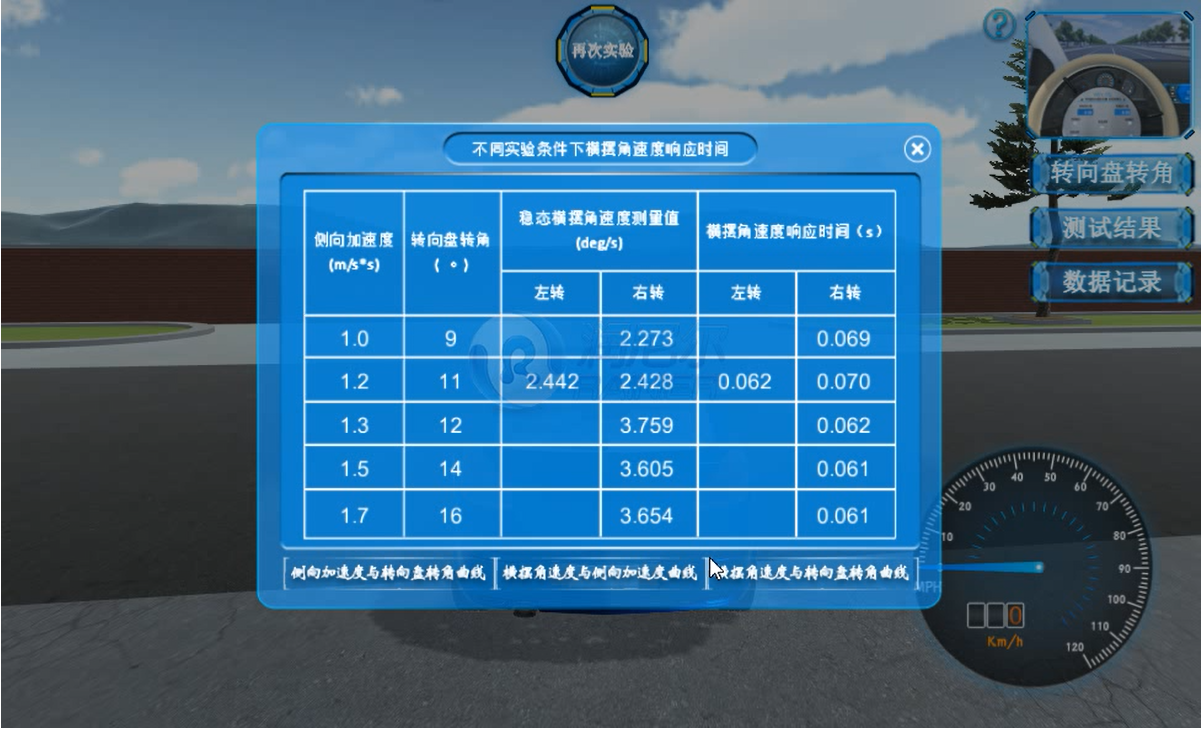

圖28記錄匯總實驗數據

7、汽車底盤測功虛擬實驗

該虛擬實驗?zāi)M了汽車底盤測功實驗的完整實驗流程,包括開啟配電柜電源、將車開進實驗臺、固定車輛、打開風扇和加速3次至30km/h。

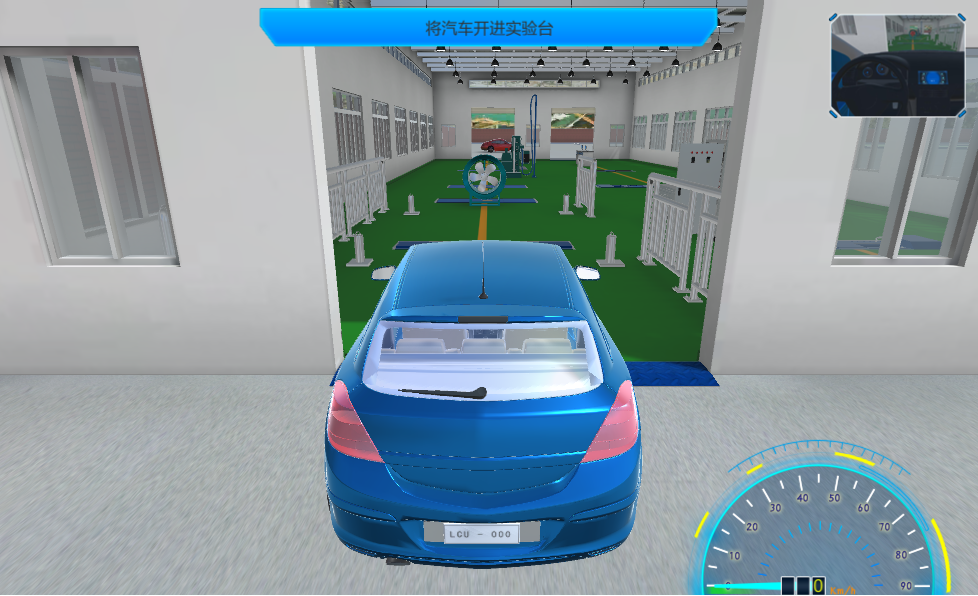

圖29將車開進實驗臺

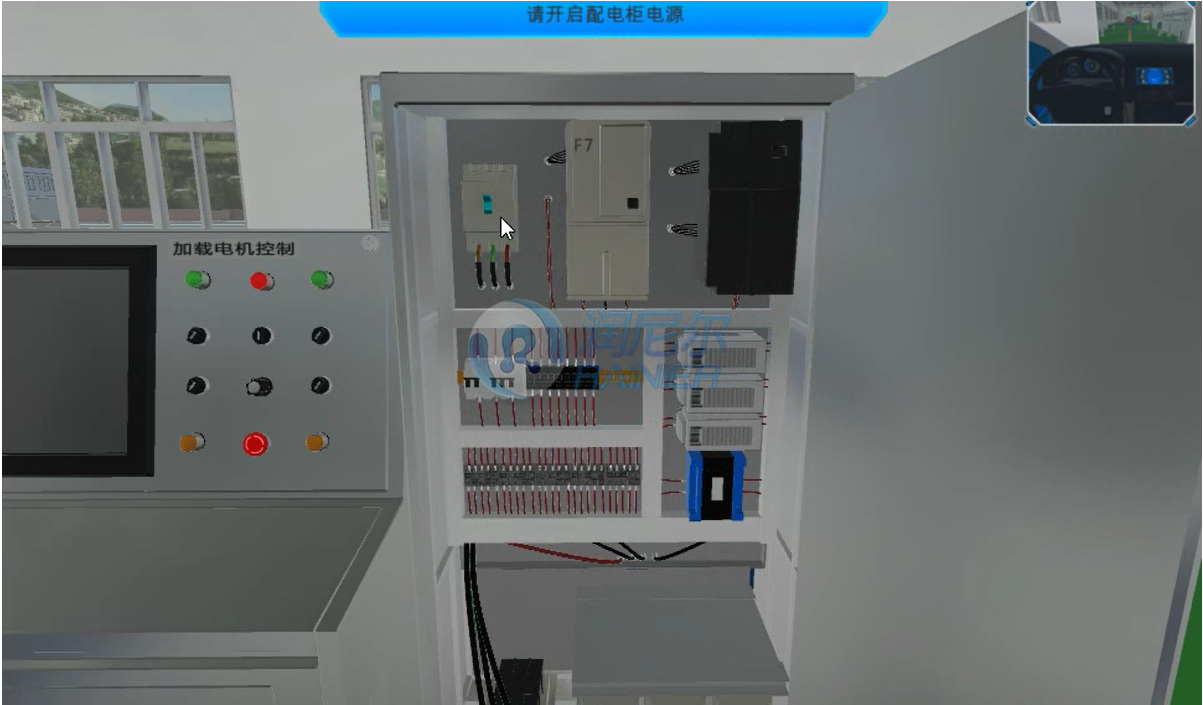

圖30開啟實驗設備

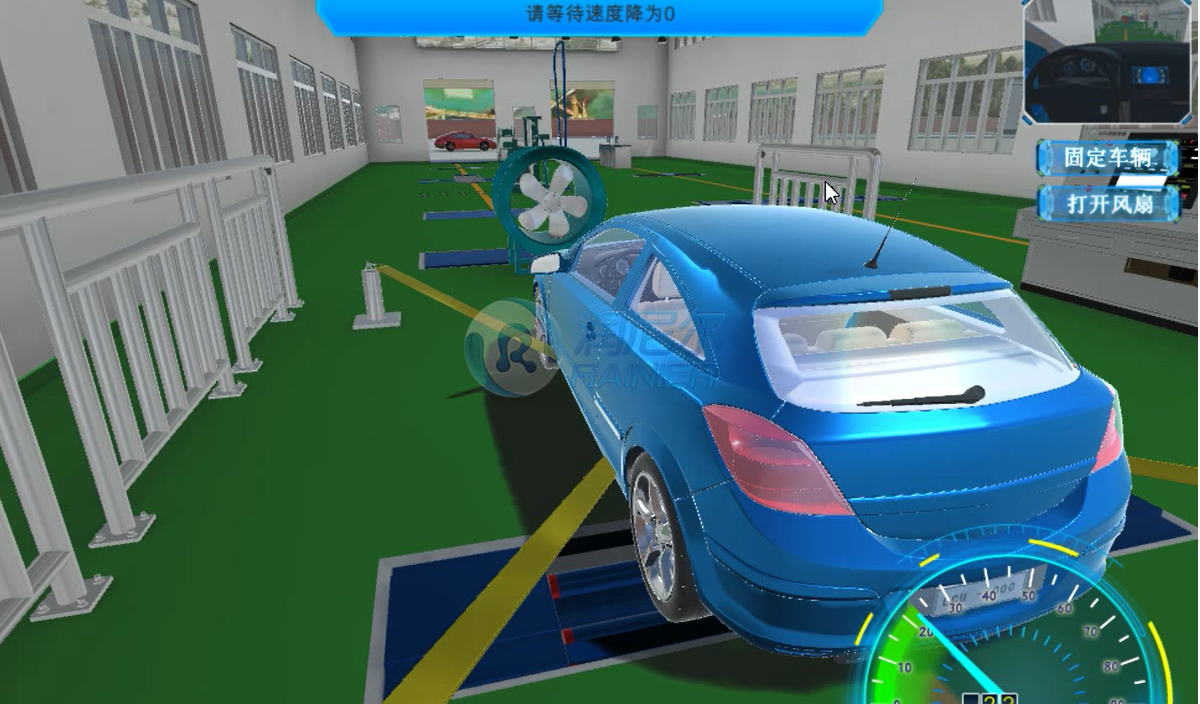

圖31等待速度將為0

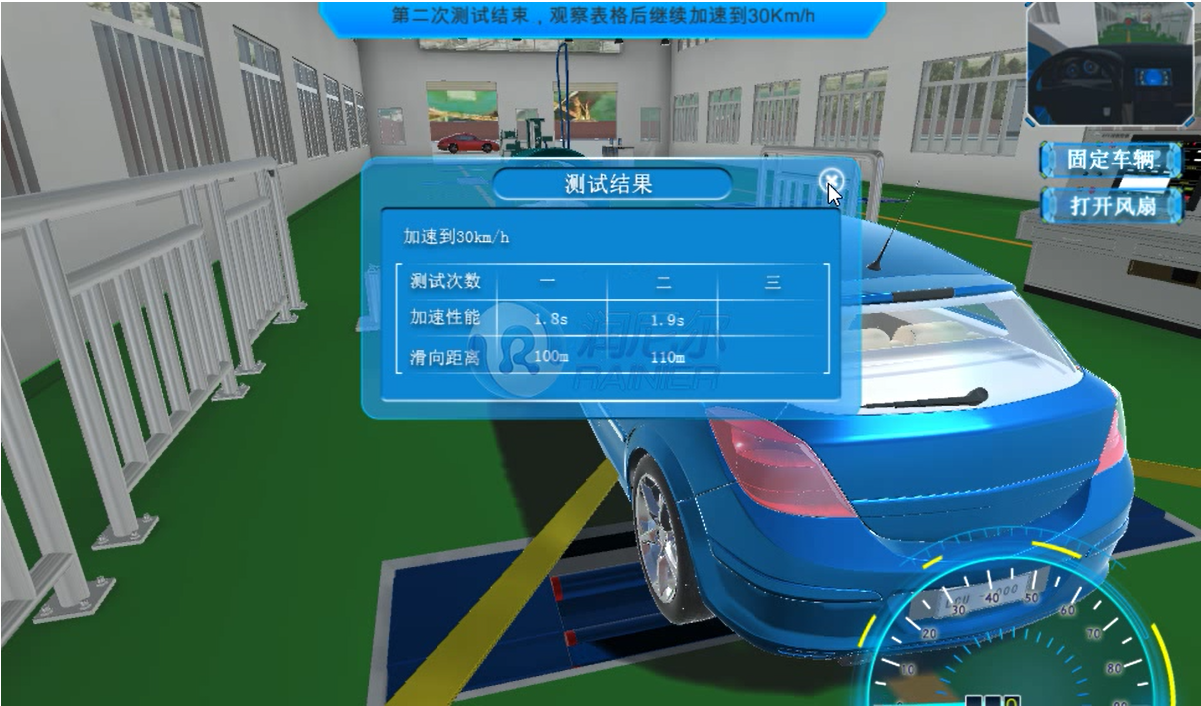

圖32測試結果

8、汽車安全環保檢測線虛擬實驗

系統模擬完整的一套汽車安全環保檢測流程,支持進行以下8個項目的檢測:

•    車速表檢測;

•    尾氣檢測;

•    外觀及底盤檢測;

•    前照燈檢測;

•    喇叭聲級檢測;

•    側滑量檢測;

•    軸重檢測;

•    制動力檢測;

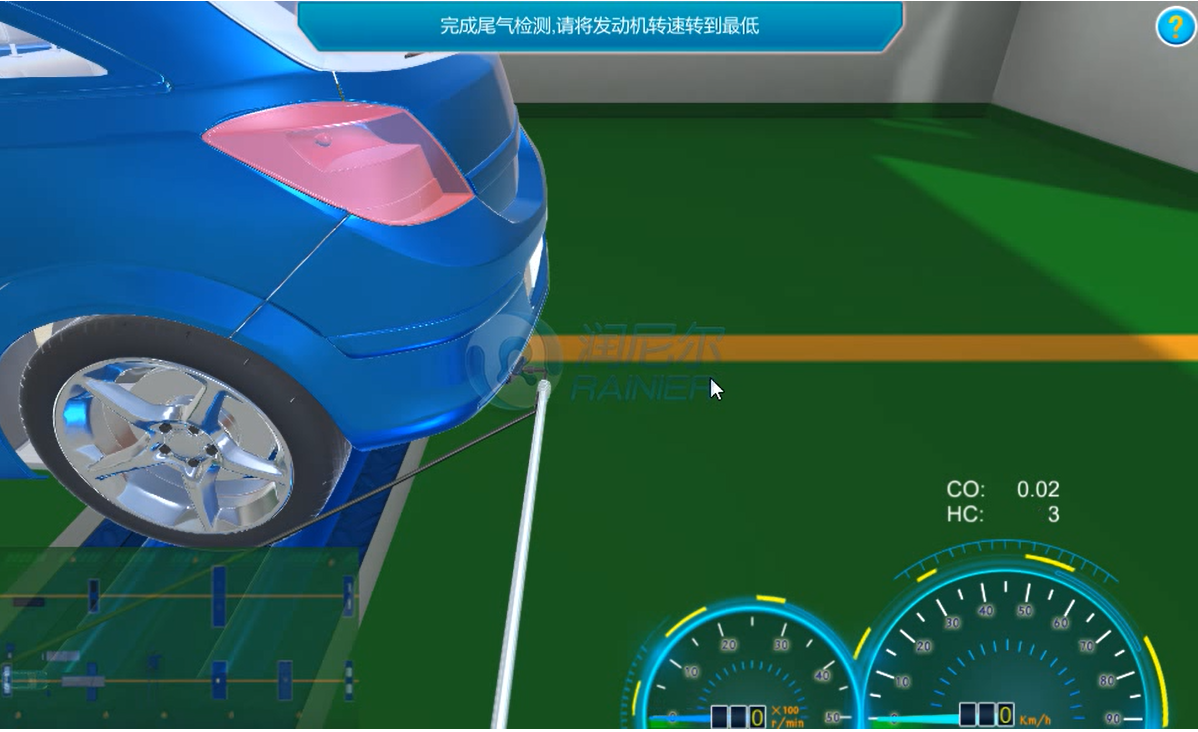

圖33尾氣檢測

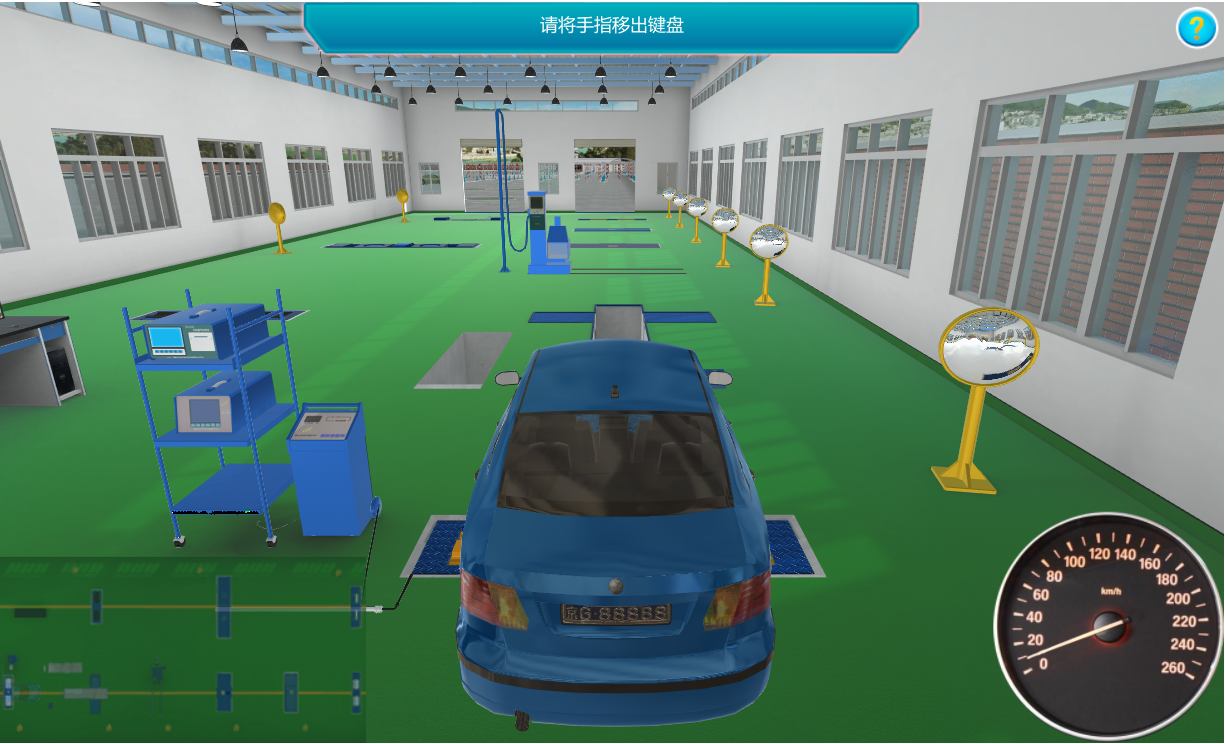

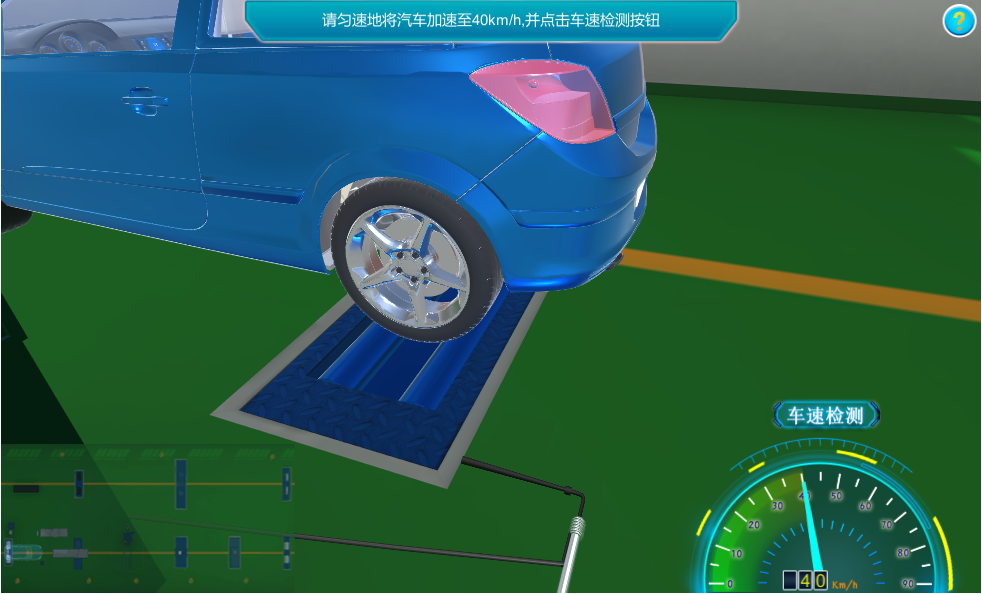

圖34汽車安全環保檢測線-車速檢測

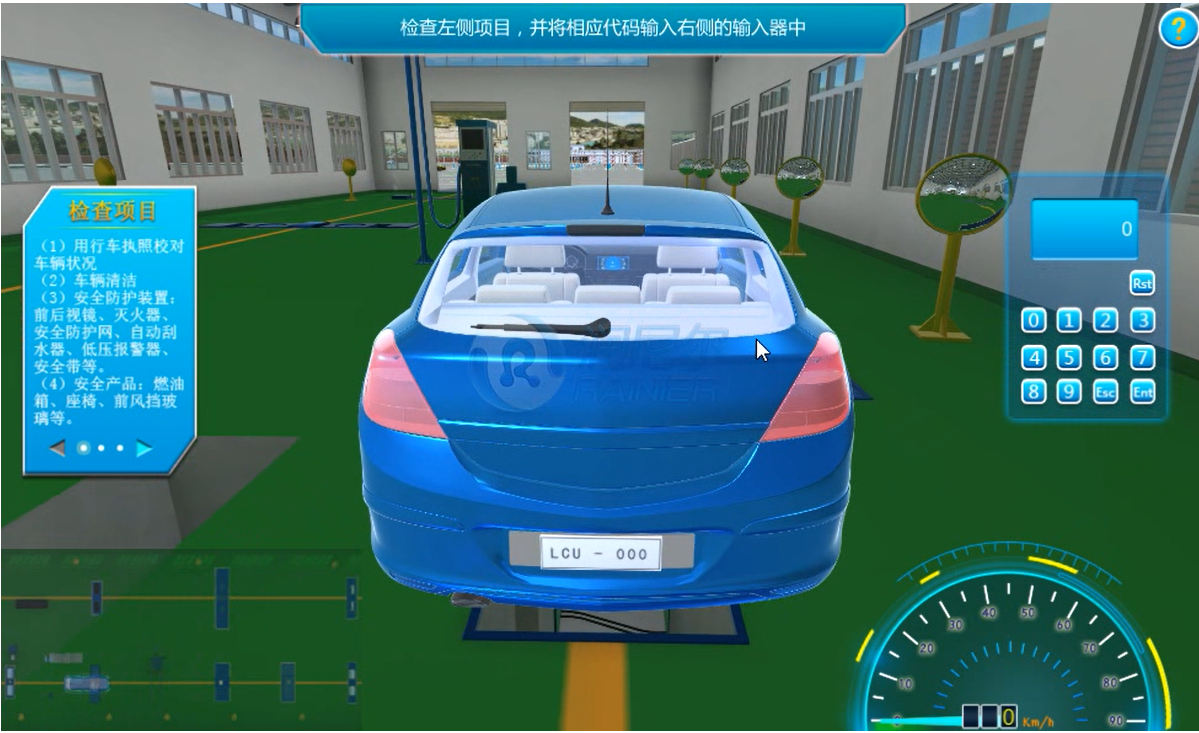

圖35檢測項目選擇

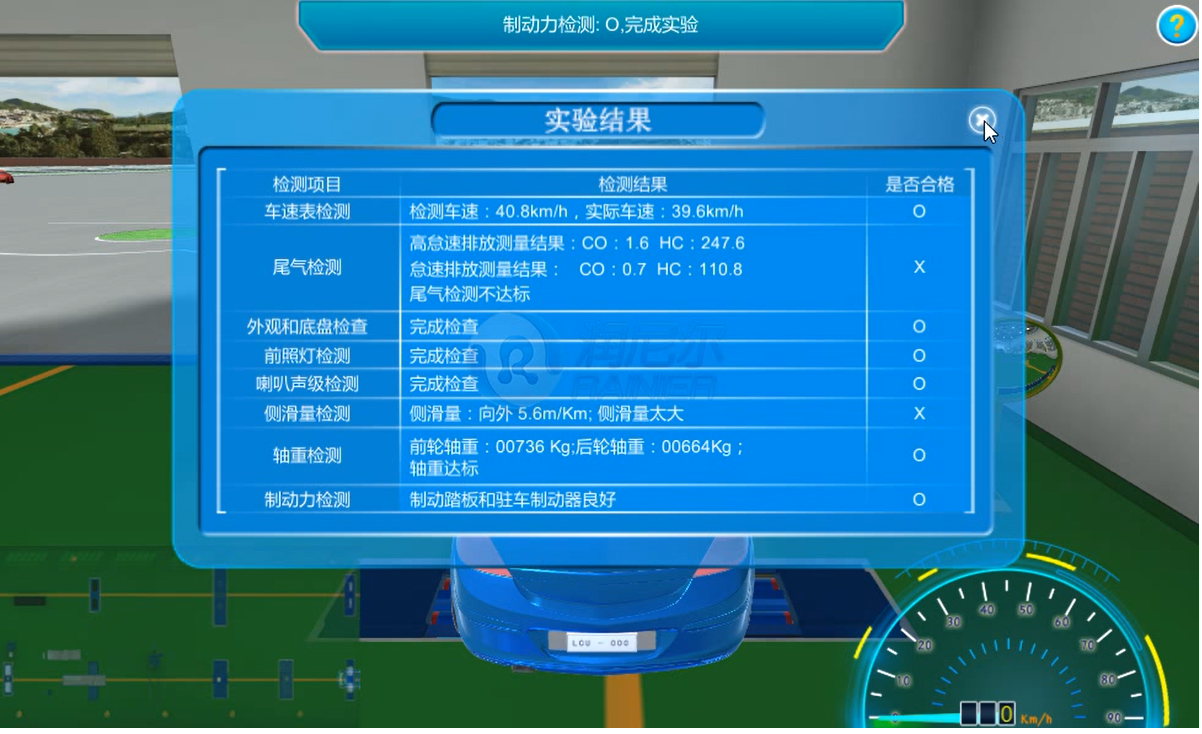

圖36實驗結果查看

9、汽車尾氣雙怠速測量實驗

實驗?zāi)M了真實汽車檢測實驗室場景及汽車模型,并對尾氣雙怠速程序進行了文字介紹;

實驗流程上模擬進行了以下環節:

①打開引擎蓋

②安裝高壓點火線

③測量油溫和水溫

④通過排氣分析儀進行高怠速和怠速測試。

圖37設置車速

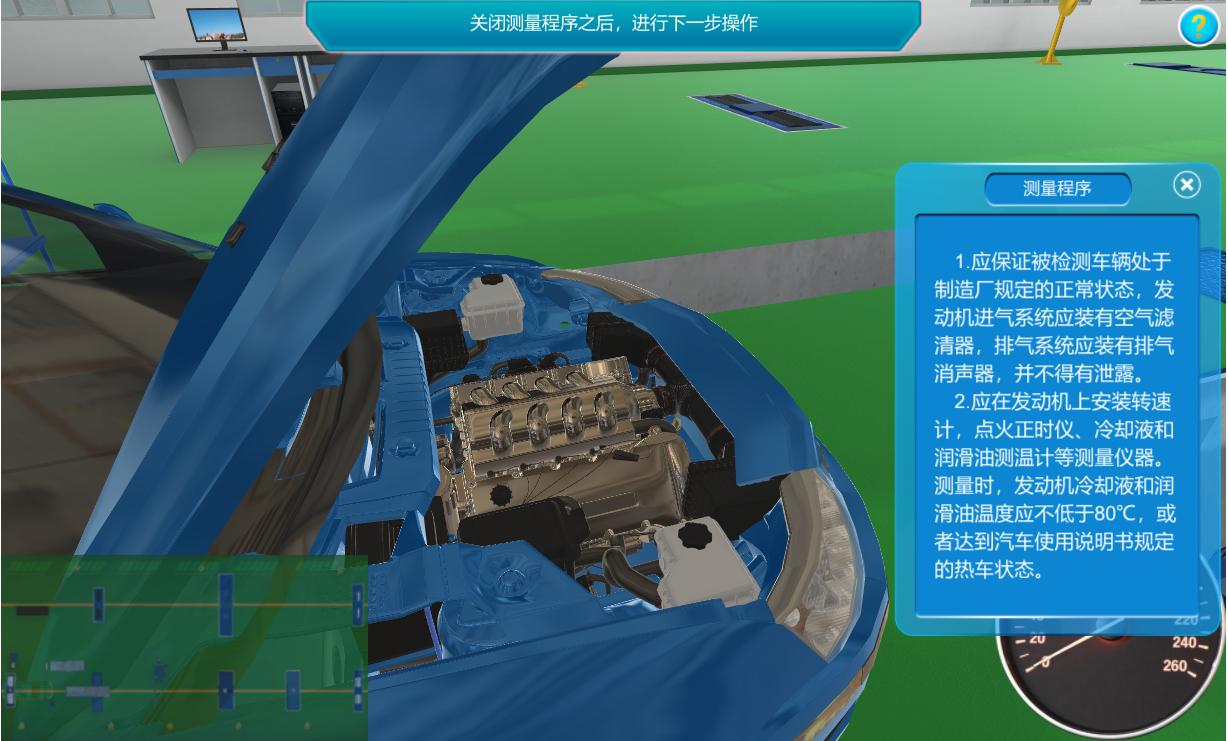

圖38測量程序

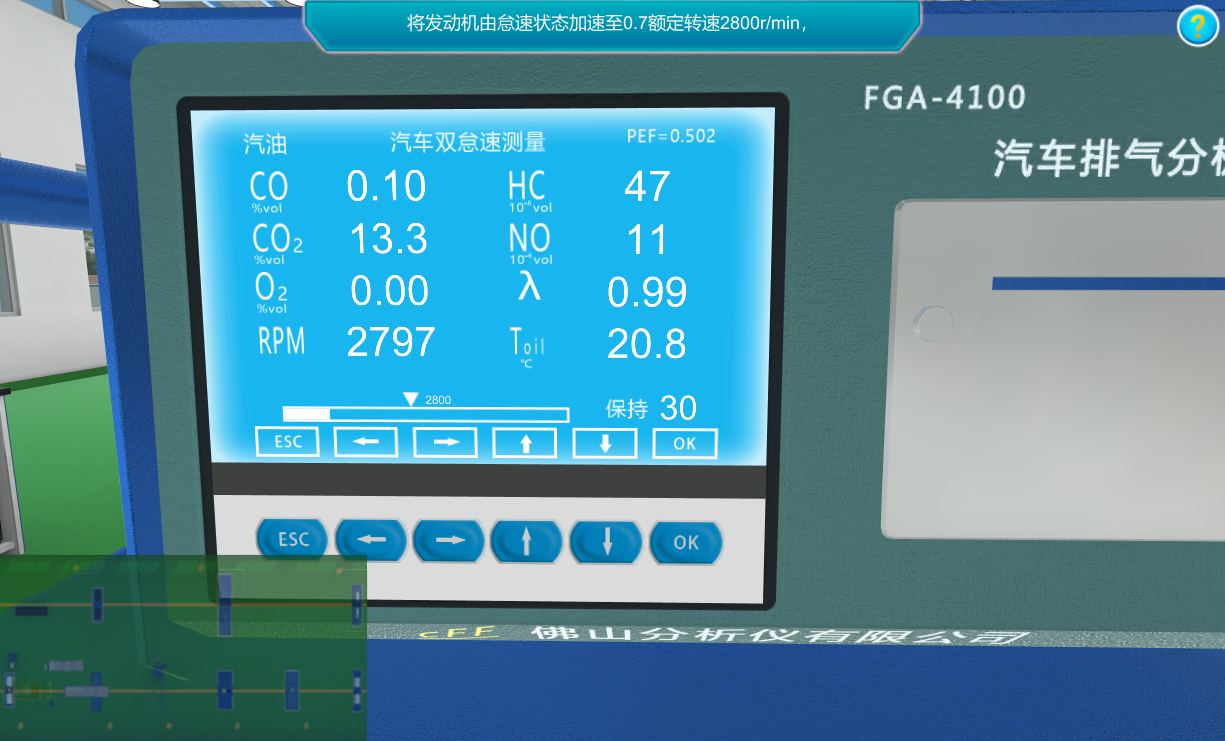

圖39實驗結果查看

?
