機織技術三維虛擬實驗教學系統簡介
適用專業:服裝設計與工程、非織造材料與工程、紡織工程等相關專業。
機織技術是紡織工程教育等相關專業的一門主干基礎課,其理論性和實踐性都很強,它的實驗教學是機織技術課程教學中的一個重要實踐環節。目前,現實中的機織技術實驗存在以下局限性:
1、硬件依存性較強,只能在特定實驗室中進行;
2、需要數量較大的儀器設備,才能滿足學生人手一套設備獨立進行實驗的需求;
3、部分實驗的操作過程比較繁瑣,導致學生在實物實驗中操作不順暢,缺少時間去主動思考:
隨著招生規模的逐年擴大,教學改革的不斷深入,機織技術實驗的教學任務越來越重,儀器設備臺套數和實驗教師數量相對不足等問題愈加突出。為了以最少的經費投入解決以上問題,并進一步激發學生的學習興趣、增強實驗效果、提高實驗教學質量,我們開發了機織技術三維虛擬實驗教學系統。
該軟件可在網上開展的虛擬實驗,軟件模擬實驗中用到的器材和設備,提供與真實實驗相似的實驗環境,提供網上實驗教學過程管理功能,包括:典型實驗庫的維護、實驗安排、提交實驗報告、實驗批改、成績統計、實驗答疑等功能模塊??蓾M足高等學校和各類培訓機構實驗教學環節的需要,尤其適用于遠程教學。
使用現有器材模型,系統可開展如下5個常用機織技術虛擬實驗的訓練:
1、高速劍桿織機虛擬實驗
2、三維織機虛擬實驗
3、分批碳纖維整經機虛擬實驗
4、分條碳纖維整經機虛擬實驗
5、基于機織工藝的復合材料生產復合裝備虛擬實驗
高速劍桿機虛擬實驗
高速劍桿機虛擬實驗中可全方位觀看設備,并可以觀看開口,引緯,打緯動畫平面動畫更好的理解設備工作原理,模擬打開劍桿機,通過二位動畫更加形象的理解劍桿機的工作原理

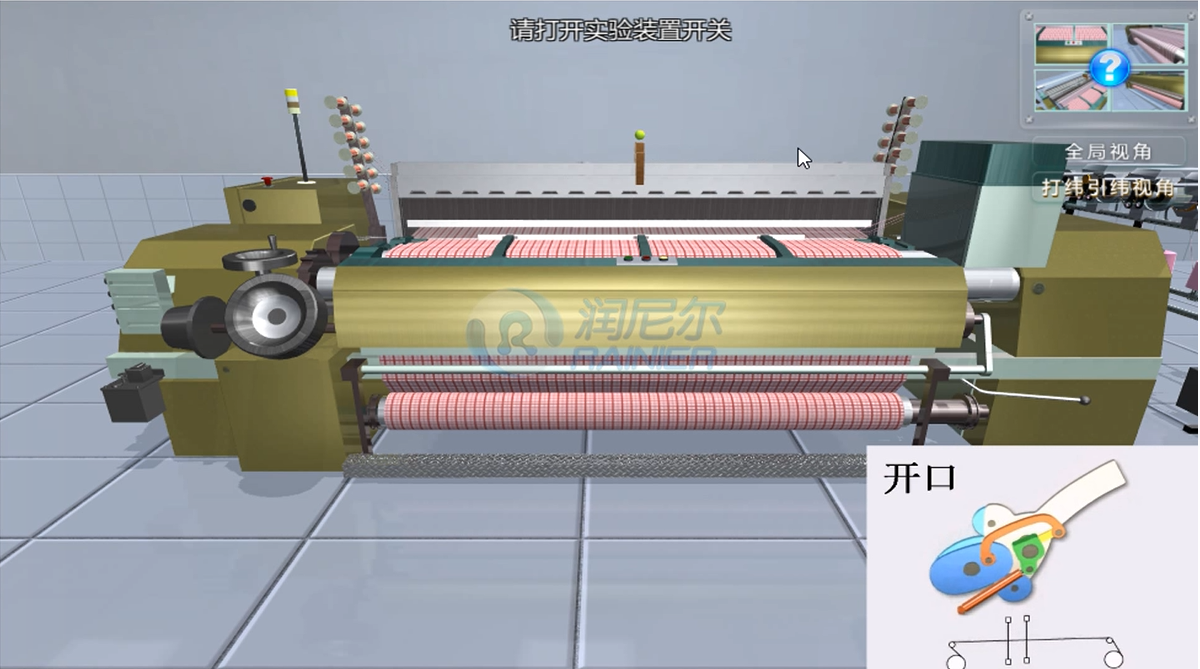

圖1高速劍桿機機構平面動畫

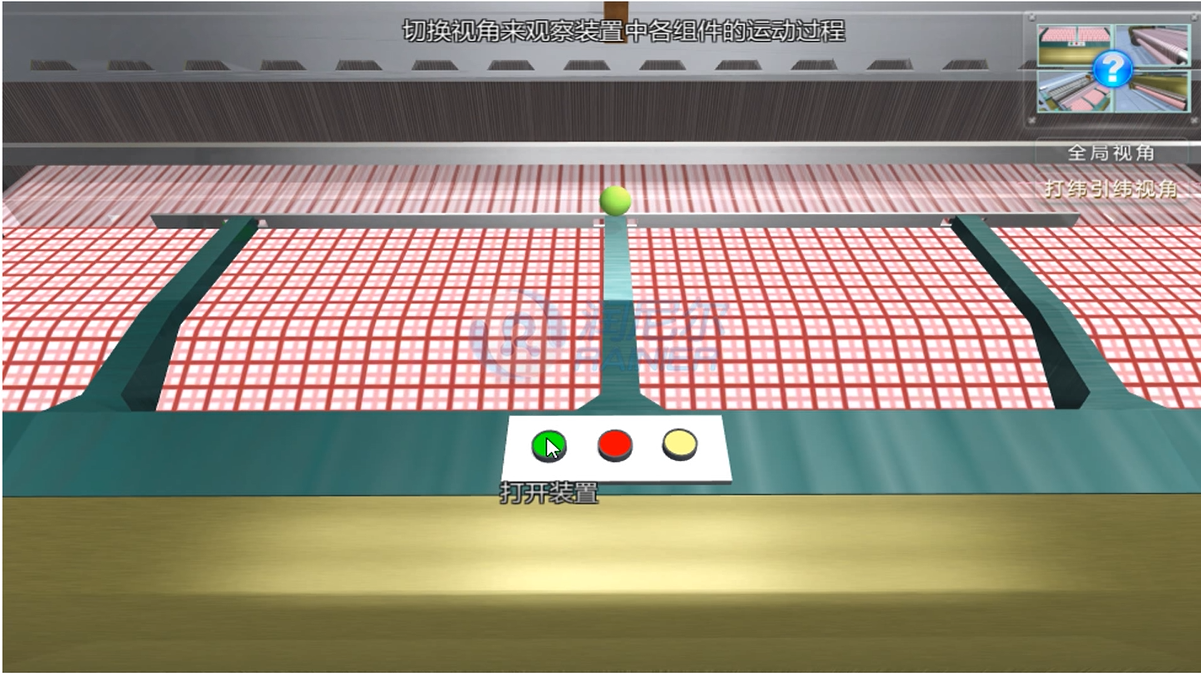

圖2模擬啟動高速劍桿機

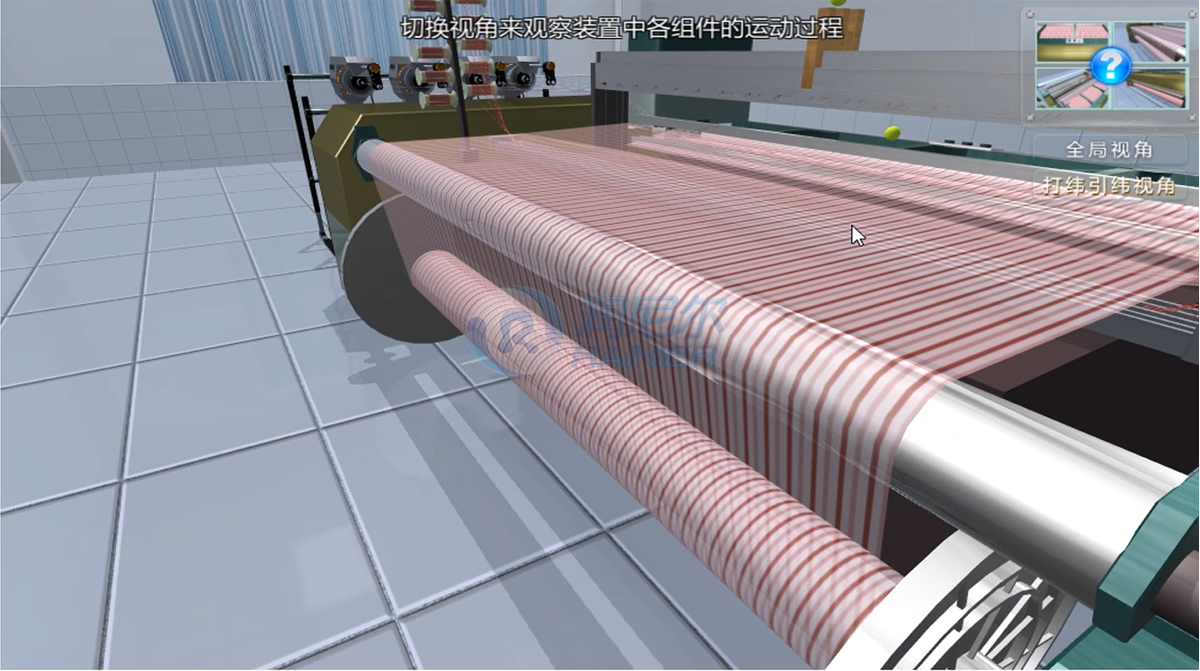

圖3切換視角

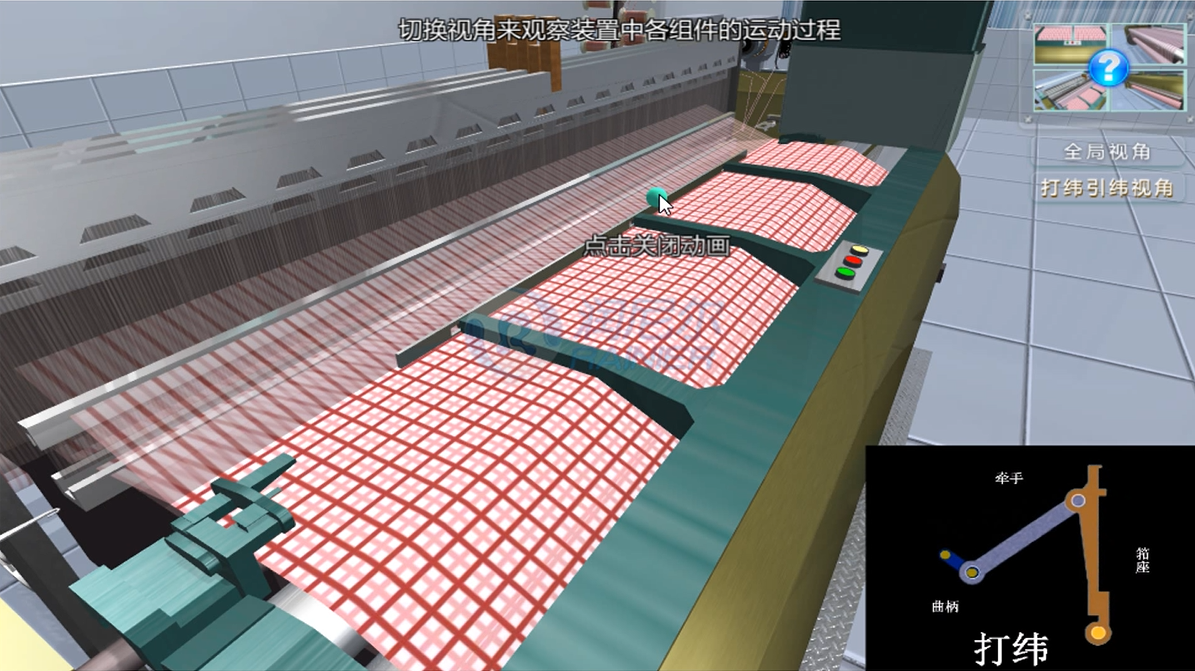

圖4平面動畫與對應的三維動畫
三維織機虛擬實驗
三維織機實驗中,軟件支持用戶操作機器進行織布操作,并支持用戶認知三維織機的結構:送經機構-開口機構-引維機構-打維機構-卷取機構。

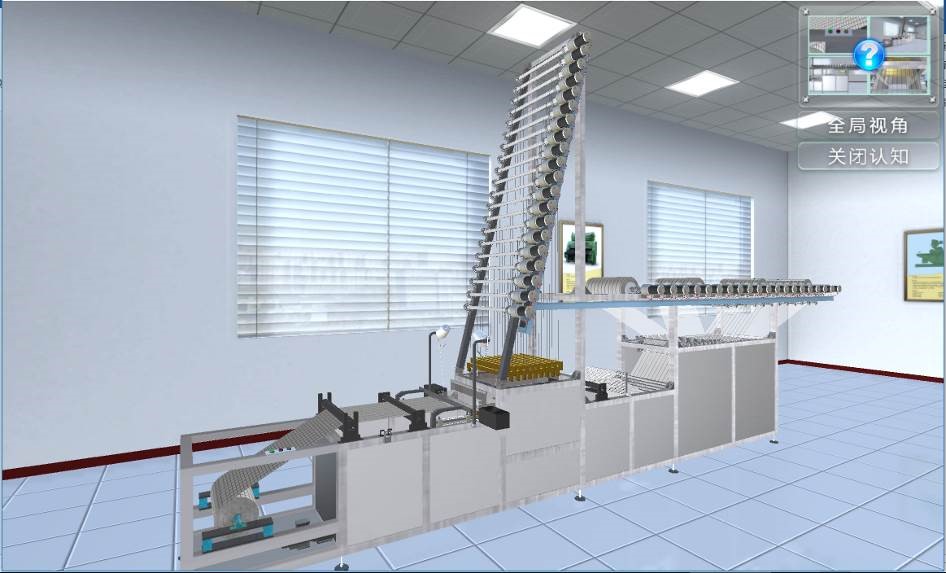

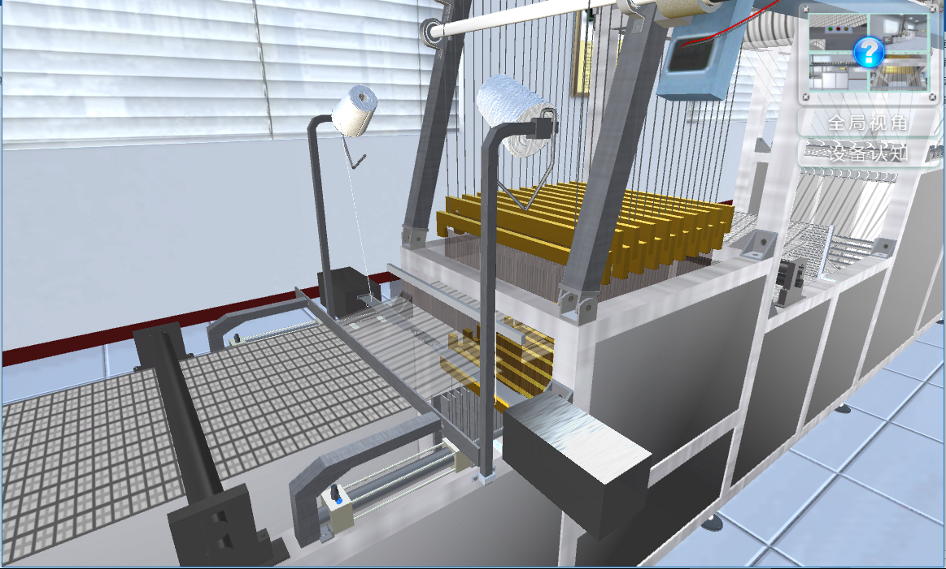

圖5三維織機
圖6三維織機
分批碳纖維整經機
分批碳纖維整經機實驗中,軟件支持用戶操作整經機進行整經操作,支持繪制出整經機輥?zhàn)拥霓D(zhuǎn)速與其直徑的關系曲線。

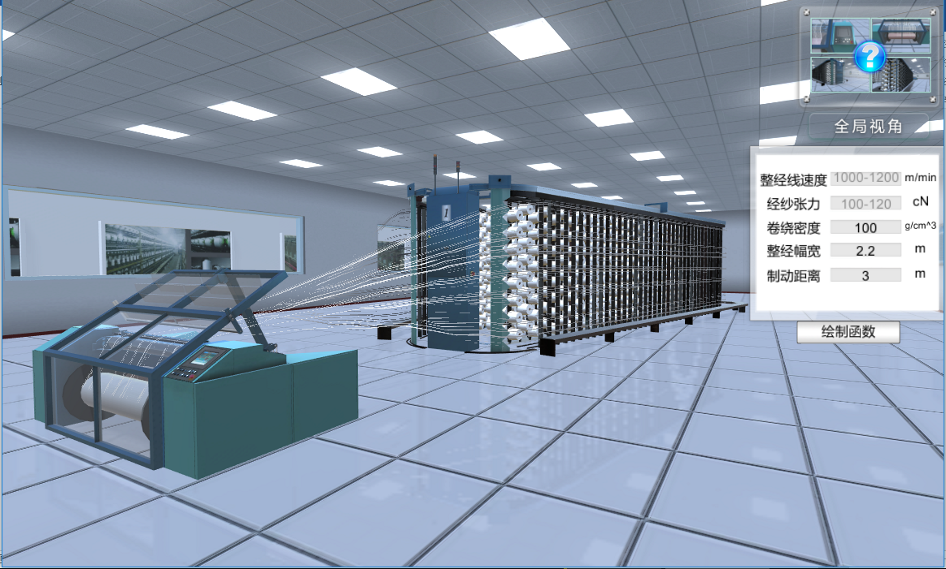

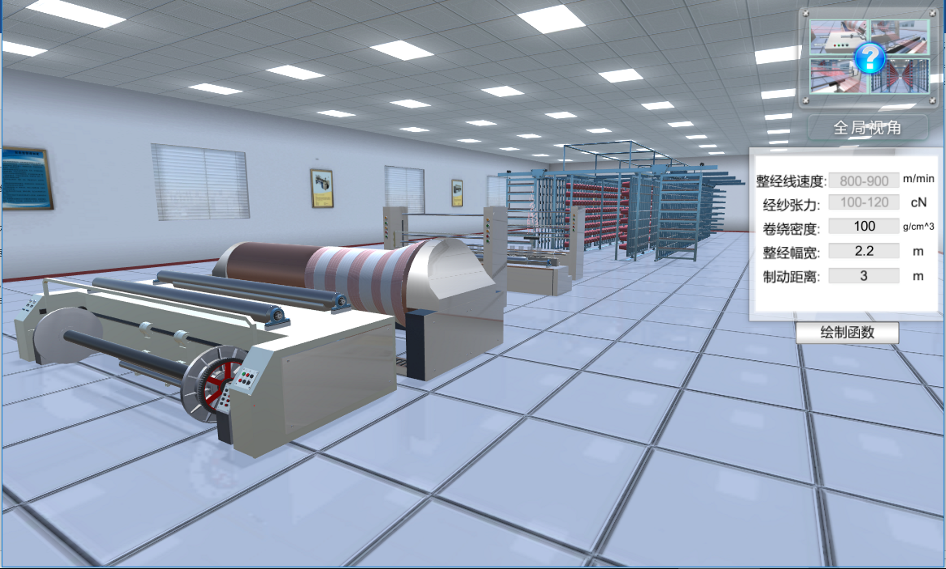

圖7分批碳纖維整經機
圖8 輥?zhàn)愚D(zhuǎn)速與其直徑的關系曲線
分條碳纖維整經機實驗
分條碳纖維整經機實驗中,軟件支持用戶操作機器進行倒軸操作,并觀察倒軸過程中設備的運行狀態。

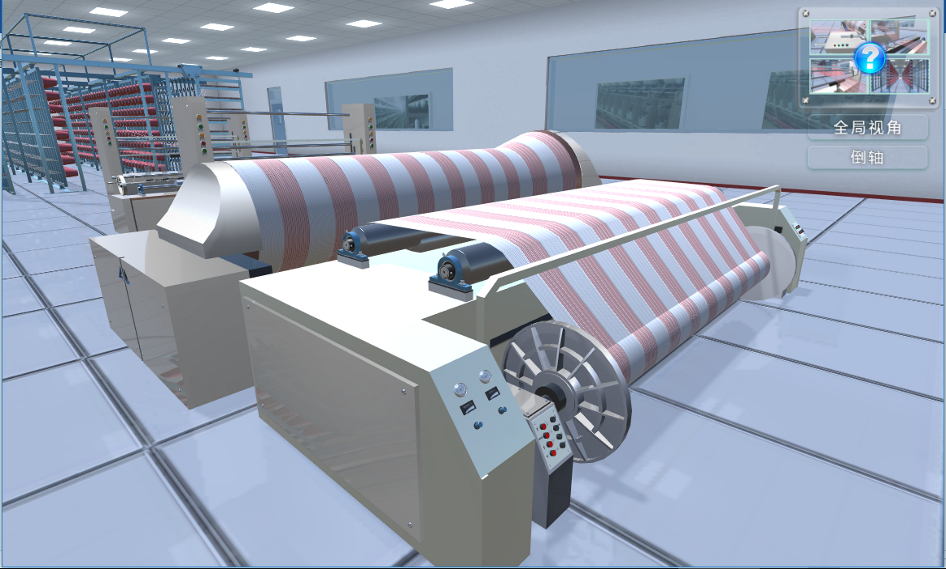

圖9分條碳纖維整經機
圖10 倒軸過程
基于機織工藝的復合材料生產復合裝備虛擬實驗
基于機織工藝的復合材料生產工藝實驗中,軟件模擬了零件的整個生產工藝流程:放置織物-合模-注液-固化-分模-取件。

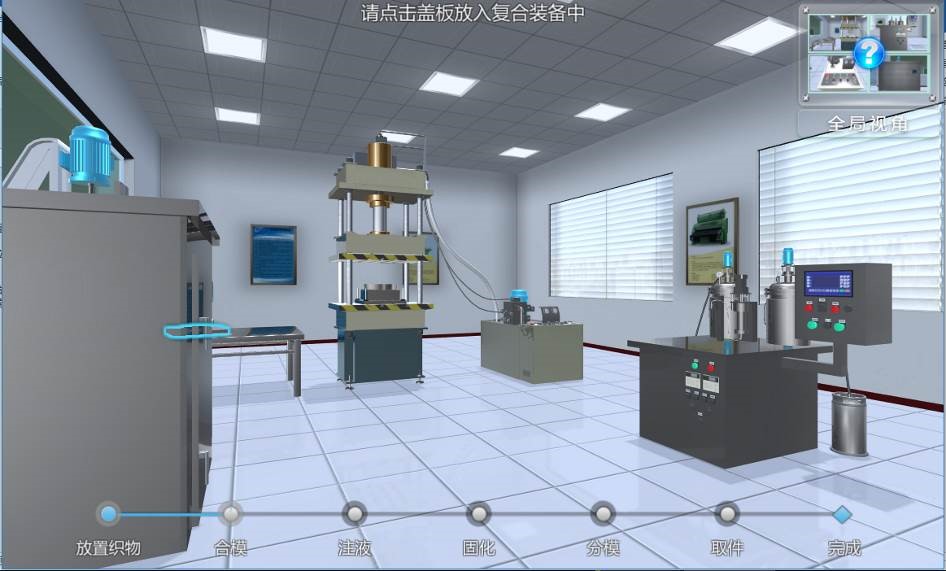

圖11復合材料生產工藝實驗

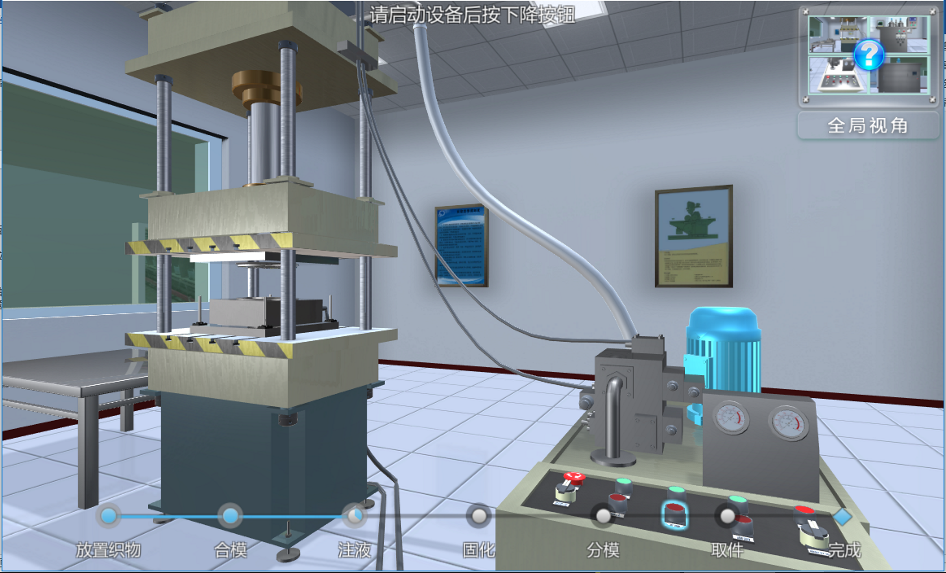

圖12 復合材料生產過程
實驗最后,支持用戶將制作好的零件拉到眼前,進行360°旋轉并拉近拉遠自由觀察。

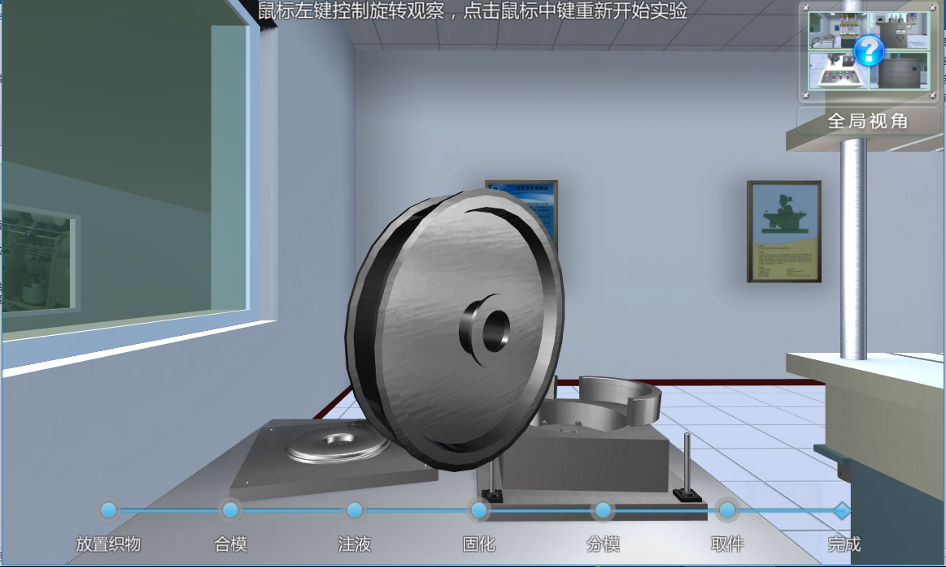

圖13自由觀察生成的零件
