開放式網上數字電路虛擬實驗室軟件

本產品是針對各類大中專院?!稊?shù)字電路》實驗課程配套開發的可在網上開展的虛擬實驗室,軟件由課程實驗仿真平臺和虛擬實驗教學管理系統兩部分組成。仿真平臺模擬真實實驗中用到的器材和設備,提供與真實實驗相似的實驗環境;虛擬實驗教學管理系統提供全方位的虛擬實驗教學輔助功能,包括:實驗前的預習、實驗的開課管理、典型實驗庫的維護、實驗教學安排、實驗過程的指導、實驗結果的批改、實驗成績統計查詢等功能,為實驗教學環境提供服務并開展應用。可滿足高校和各類培訓機構實驗教學環節的需要,尤其適用于遠程教學。

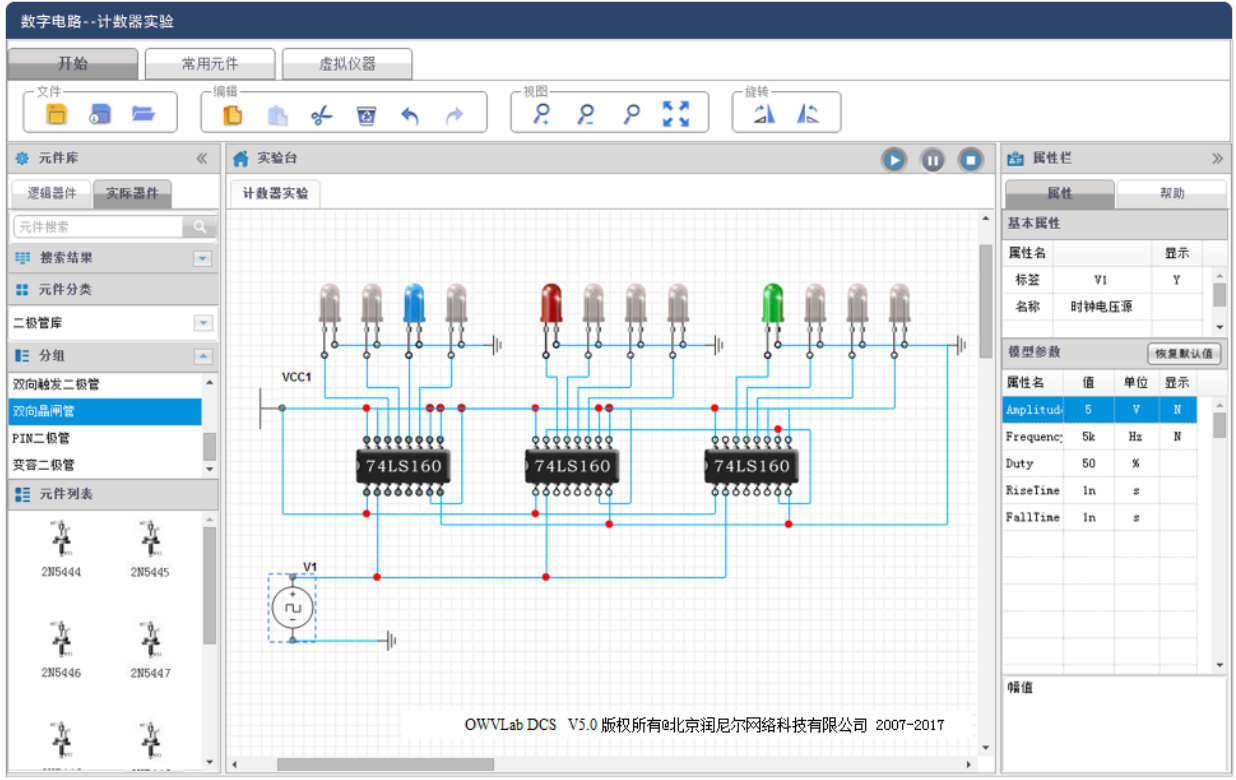

軟件運行界面

1、實驗臺提供如下9大類175種器材模型。

•     信號源庫:10種常用信號源、8種獨立電壓源與4種數字信號源;

•     基本元件庫:3種常見電阻、3種常見電容與普通電感;

•     二極管庫:10個常用普通二極管、5個常見發光二極管;

•     晶體管庫:15種NPN晶體管、13種PNP晶體管;

•     模擬集成元件庫:三端虛擬放大器、五端虛擬放大器、OP37AJ;

•     數字元件庫:29個常用基本邏輯門、30個常見74LS系列數字芯片、15個常見74HC系列數字芯片、8個常見HCC4000系列數字芯片、8個常見CD4000系列數字芯片;

•     指示元件庫:5個常用顏色指示燈、3個常見數碼管;

•     混合元件庫:555定時器、LM555CM;

•     虛擬儀器:雙通道示波器、四通道示波器、八通道示波器、頻譜分析儀、頻率計、波特圖分析儀、電壓探針、差分電壓探針、直流電壓表、交流電壓表、直流電流表、交流電流表、勝利萬用表VC9802A、固緯信號發生器AFG-2005、泰克示波器TBS1102。

2、課程提供了20個典型實驗案例:

1)    二極管開關特性測試與分析

2)    二極管與門測試與分析

3)    三極管開關特性測試與分析

4)    基本邏輯運算及其電路實現

5)    小規模組合邏輯電路實驗1:交通燈狀態監視電路

6)    小規模組合邏輯電路實驗2:水位顯示控制電路

7)    中規模組合邏輯電路實驗1:選擇器及其應用

8)    中規模組合邏輯電路實驗2:加法器及其應用

9)    中規模組合邏輯電路實驗3:譯碼器及其應用

10)    觸發器的基本邏輯功能

11)    二進制計數器設計

12)    扭環計數器的設計

13)    異步十進制計數器的設計

14)    555定時器及其應用:多諧振蕩器

15)    555定時器及其應用:施密特觸發器

16)    555定時器及其應用:?jiǎn)畏€(wěn)態觸發器

17)    血型配對指示器電路設計

18)    自動游戲投幣控制電路設計

19)    可控計數器電路設計

20)    環形計數器及其自啟動電路的設計

備注:除上述實驗,用戶也可以利用提供的器材模型自主添加典型實驗。

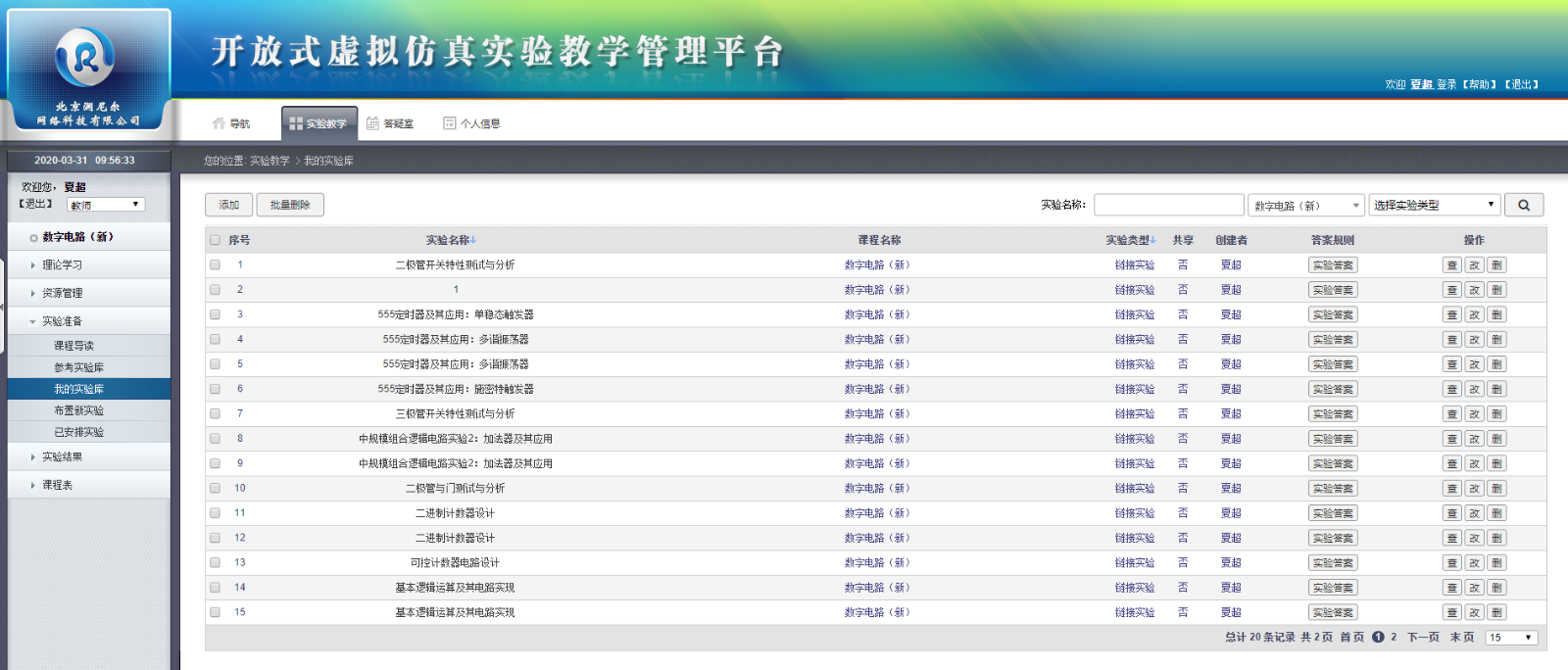

教師登陸后界面

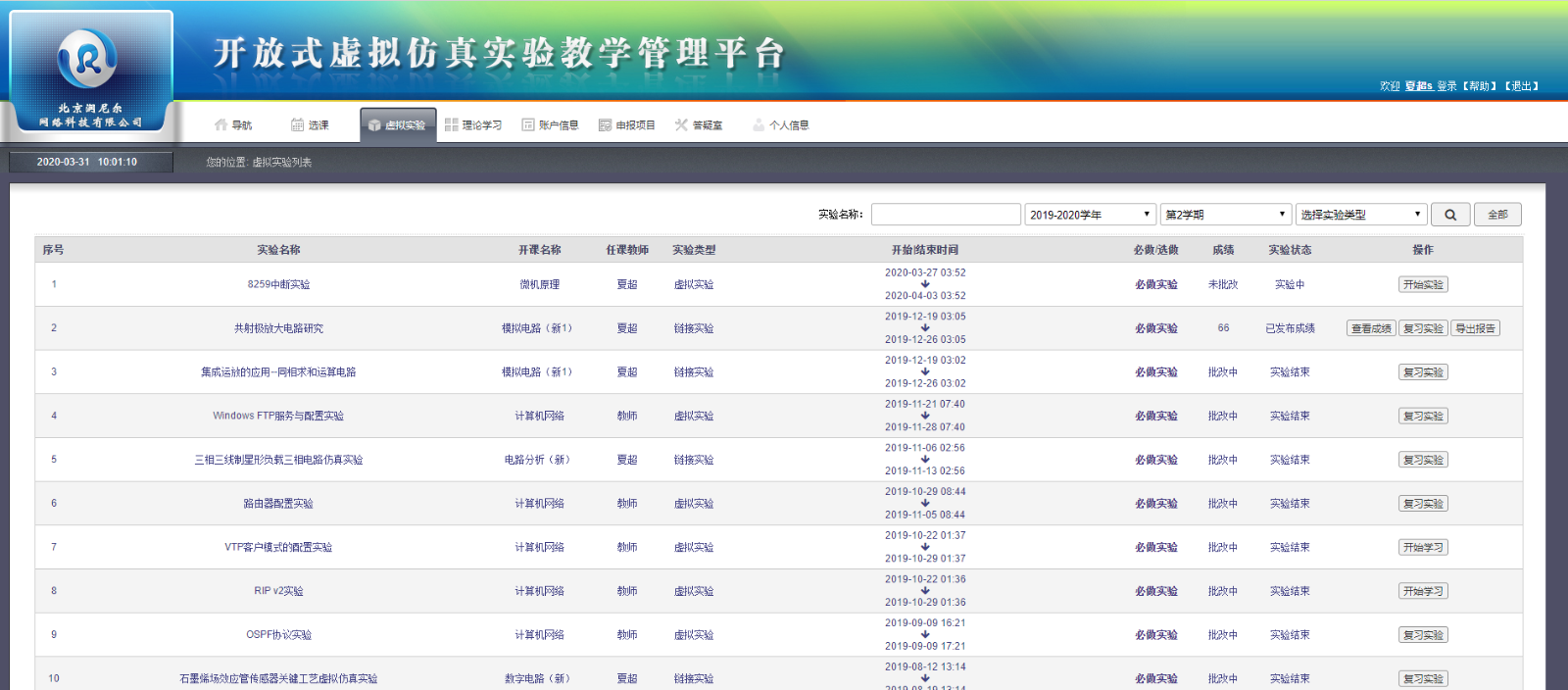

學生登陸后界面

?
