開放式網上高頻電子線路虛擬實驗室
本產品是針對各類大中專院校《高頻電子線路》實驗課程配套開發的可在網上開展的虛擬實驗室，軟件由課程實驗仿真平臺和虛擬實驗教學管理系統兩部分組成。仿真平臺模擬真實實驗中用到的器材和設備，提供與真實實驗相似的實驗環境；虛擬實驗教學管理系統提供全方位的虛擬實驗教學輔助功能，包括：實驗前的預習、實驗的開課管理、典型實驗庫的維護、實驗教學安排、實驗過程的指導、實驗結果的批改、實驗成績統計查詢等功能，為實驗教學環境提供服務并開展應用?？蓾M足高校和各類培訓機構實驗教學環節的需要，尤其適用于遠程教學。
.png)

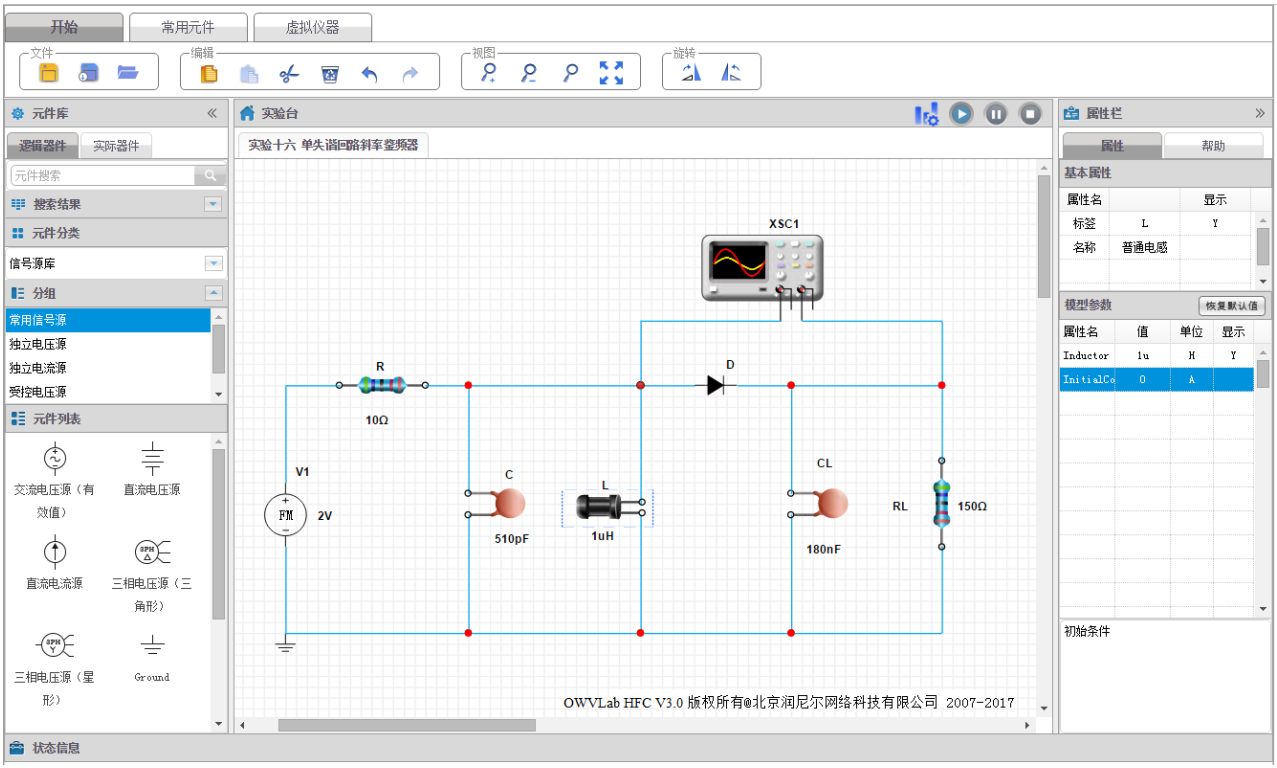

軟件運行界面
1、實驗臺提供如下6大類145種器材模型。
信號源庫：提供5類信號源，共36個元件
• 常用信號源：10種常用信號源，分別為：交流電壓源（有效值）、直流電壓源、直流電流源、三相電壓源（星形）、三相電壓源（三角形）、Ground、VCC、VEE、VDD、VSS
• 獨立電壓源：8種獨立電壓源，分別為：交流電壓源、時鐘電壓源、階躍電壓源、脈沖電壓源、三角波電壓源、FM電壓源、AM電壓源、指數電壓源
• 獨立電流源：7種獨立電流源，分別為：交流電流源、時鐘電流源、階躍電流源、脈沖電流源、三角波電流源、FM電流源、指數電流源
• 受控電壓源：3種受控電壓源，分別為：壓控電壓源（VCVS）、流控電壓源（CCVS）、壓控正弦波電壓源
• 控制模塊：8種控制模塊，分別為：乘法器、二輸入加法器、三輸入加法器、除法器、增益器、電壓微分器、電壓積分器、電壓限幅器
基本元件庫：提供3類基本元件，共7個元件
• 電阻：3種常用電阻，為普通電阻、半導體電阻、上拉電阻
• 電容：3種常用電容，分別為：普通電容、電解電容、半導體電容
• 電感：1種常用電感，為普通電感
二極管庫：提供4類二極管，共35個元件
• 普通二極管：10個常用普通二極管，其中包含1個虛擬二極管，可供用戶進行參數設置，另外提供9個常用型號普通二極管，分別為：1N4007、1N914A、1N4001、1N4001GP、1BH62、1DH62、1GH62、1JH62、1LH62
• 穩壓二極管：10個常用穩壓二極管，其中包含1個虛擬穩壓二極管，可供用戶進行參數設置，另外提供9個常用型號穩壓二極管，分別為：1N4097、1N4728A、1N4370A、1N4371A、1N4372A、1N4461、1N4462、1N4463、1N4464
• 整流橋：5個常用型號整流橋，分別為：1B4B42、1G4B42、1J4B42、3N246、3N247
• 變?nèi)荻O管：10個常用型號變?nèi)荻O管，分別為：ZC820、ZC821、ZC822、ZC823、ZC824、ZC825、BB112、BB119、BB130、BBY31
晶體管庫：提供4類晶體管，共38個元件
• NPN晶體管：10個常用NPN晶體管，其中包含1個虛擬NPN晶體管，可供用戶進行參數設置，另外提供9個常用型號NPN晶體管，分別為：2N2218、2N2218A、2N2222、2N2222A、2N2369、2N2369A、2N2923、2N2924、MRF5812
• PNP晶體管：10個常用PNP晶體管，其中包含1個虛擬PNP晶體管，可供用戶進行參數設置，另外提供9個常用型號PNP晶體管，分別為：2N1132A、2N2904、2N2904A、2N2905、2N2905A、2N2906、2N2906A、2N2907、2N2907A
• N溝道增強型MOS管：9個常用N溝道增強型MOS管，分別為：2N6659、2N6660、2N6661、2N6755、2N6756、2N6757、2N6758、2N6759、2N7000
• P溝道增強型MOS管：9個常用P溝道增強型MOS管，分別為：2N6804、2N6849、2N6851、BST100、BST110、BST120、BST122、IRF5210、IRF5210S
模擬集成元件庫：提供1類集成器件，共9個元件
• 運算放大器：9個常用運算放大器，其中包含1個三端虛擬放大器和1個五端虛擬放大器，用戶可根據需要分別進行參數設置，另外提供7個常見型號的運算放大器，分別為：741、UA741CD、UA741CP、OP37AFK、OP37AJ、OP37AJ8、OP37AJG
混合元件庫：提供4類混合元件，共20個元件
• 巴特沃斯低通濾波器：5個常用巴特沃斯低通濾波器，分別為：BLPF_110K、BLPF_1.1M、BLPF_5.1M、BLPF_10.1M、BLPF_51M
• 巴特沃斯帶通濾波器：5個常用巴特沃斯帶通濾波器，分別為：BBPF_540_1040、BBPF_54K_104K、BBPF_615K_1630K、BBPF_1.9M_5.5M、BBPF_7.05M_22.2M
• 切比雪夫低通濾波器：5個常用切比雪夫低通濾波器，分別為：CLPF_1.05K、CLPF_21K、CLPF_2.1M、CLPF_102M、CLPF_510M
• 切比雪夫帶通濾波器：5個切比雪夫帶通濾波器，分別為：CBPF_230_530、CBPF_5.4K_10.4K、CBPF_7.05M_22.15M、CBPF_32M_112.5M、CBPF_160M_562M。
2、虛擬儀器匯總
提供14款虛擬儀器，分別為雙通道示波器、四通道示波器、八通道示波器、頻譜分析儀、頻率計、波特圖分析儀、電壓探針、直流電壓表、交流電壓表、直流電流表、交流電流表、勝利萬用表VC9802A、固緯信號發生器AFG-2005、泰克示波器TBS1102。
3、課程提供了20個典型實驗案例：
1) 單調諧回路小信號選頻放大電路
2) 雙調諧回路小信號選頻放大電路
3) 丙類放大電路
4) 電感三端振蕩器
5) 電容三端振蕩器
6) 克拉撥振蕩電路
7) 西勒振蕩電路
8) RC正弦波振蕩器
9) 差分調幅電路
10) 乘法器調幅電路
11) 二極管平衡調幅電路
12) 調幅信號的解調--二極管包跡檢波電路
13) 調幅信號的解調--乘法器解調電路
14) 變?nèi)荻O管調頻電路
15) 鎖相環調頻電路
16) 單失諧回路斜率鑒頻器
17) 乘法器移相鑒頻電路
18) 乘法器混頻電路
19) 晶體管差分混頻電路
20) 場效應管混頻電路
備注：除上述實驗，用戶也可以利用提供的器材模型自主添加典型實驗。

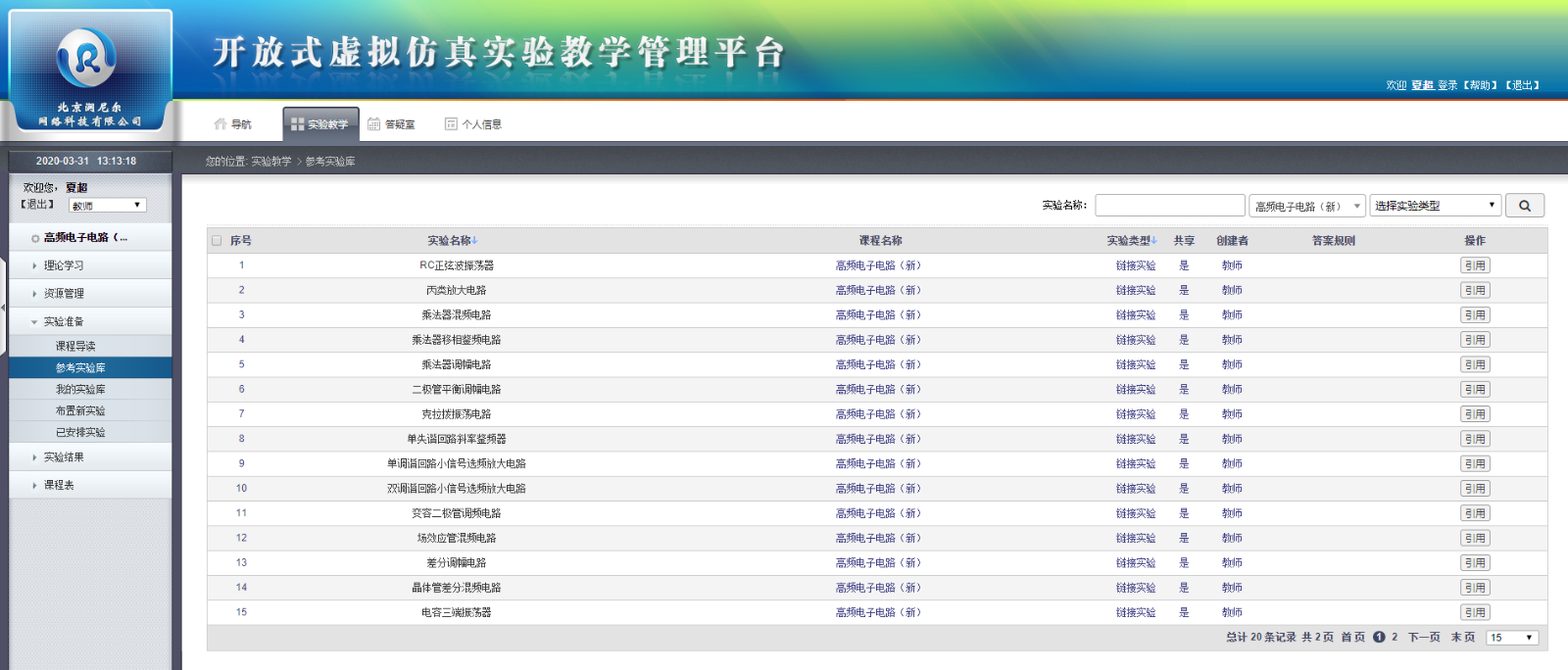

教師登陸后界面
.png)

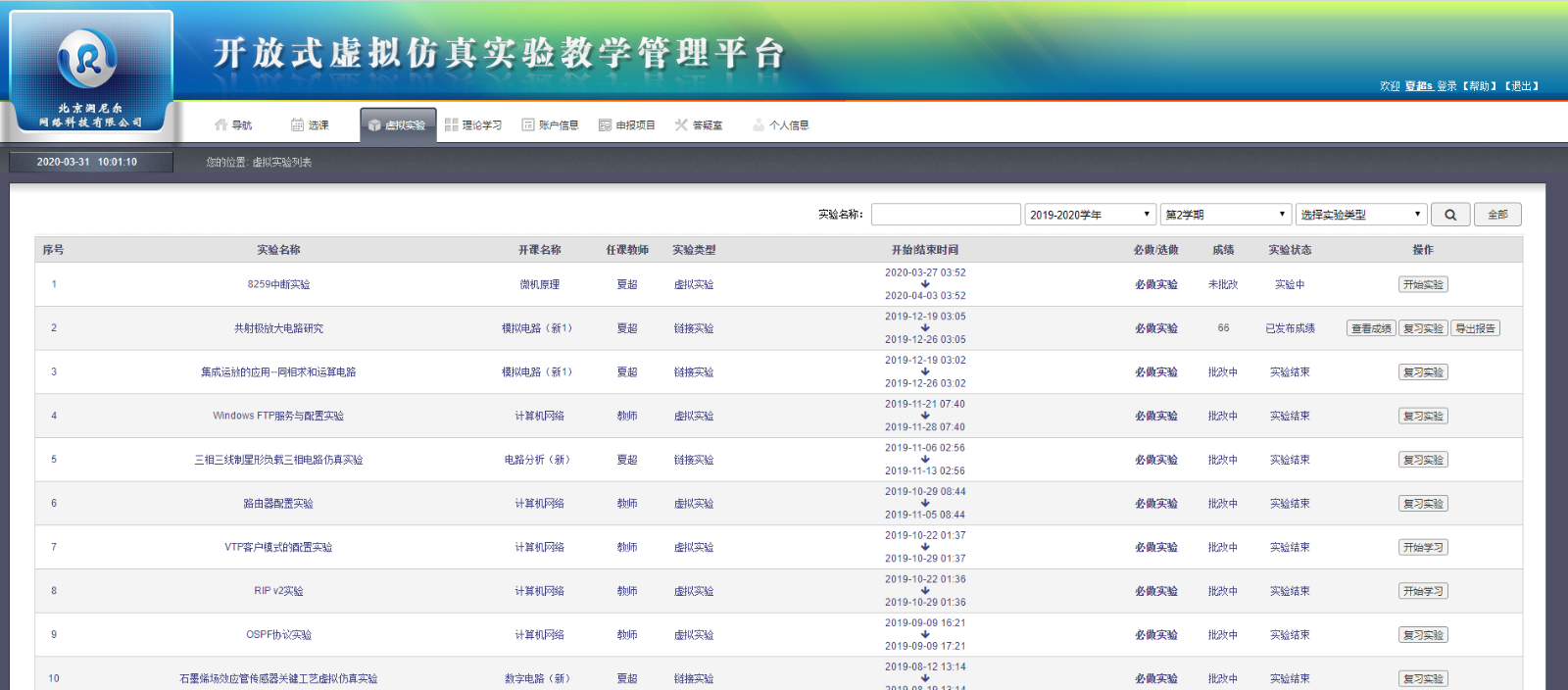

學生登陸后界面
