材料現代研究方法三維虛擬實驗教學系統簡介
材料現代研究方法是材料科學與工程的學科平臺基礎課程,材料化學和功能材料專業的學科基礎課程,材料加工及控制工程專業的專業必修課程。全國各高校材料科學與工程學院均有開設,但是目前受到以下幾方面的影響,實驗開設非常有限:
教學投入昂貴:課程實驗中使用到的儀器種類眾多,設備費用昂貴。
教學效果不佳:實驗設備數量有限,基本都是專人維護,學生實驗大多以多人一組,驗以參觀為主。
開放式網上材料現代研究方法虛擬實驗室軟件是以理論知識為指導,以計算機仿真技術、多媒體技術和網絡技術為依托而建立的一種新型實驗教學系統。它利用計算機模擬真實的實驗環境,通過信息網絡操作實驗設備,為實驗教學提供了一種全新的教學模式。虛擬實驗利用計算機技術來實現各種虛擬實驗環境,實驗者以交互的方式進行實驗操作,可以像在真實的環境中一樣完成各種預定的實驗項目,最大限度地模擬真實實驗的場景,并提供與實際實驗的操作方法相類似的實踐體驗。
本虛擬仿真實驗教學課程主要包含以下典型實驗:
• X射線衍射虛擬仿真實驗(Miniflex600)
• X射線衍射虛擬仿真實驗(smartLab2080A211)
• 場發射掃描電子顯微鏡虛擬仿真實驗(SUPRA55)
• 場發射掃描電子顯微鏡虛擬仿真實驗(35kvp09058.10)
• 材料X射線衍射及物相分析虛擬仿真實驗(UltimalV)
• 同步熱分析虛擬仿真實驗(SDTQ600)
• 材料的差熱分析虛擬仿真實驗(DZ3320)
• 聚合物的熱分析虛擬仿真實驗(DSC214)
• 材料綜合熱分析虛擬仿真實驗(STA409PC)
• 紫外-可見分光光度計測定未知液虛擬仿真實驗(CARY50)
• 傅里葉紅外表征聚合物結構虛擬仿真實驗(Nicolet-5700)
• 傅里葉紅外光譜儀虛擬實驗(Nicolet-380)
• 比表面測試虛擬實驗(ASAP2460)
• 粒度分析儀虛擬實驗(NanoZS90)
• 質譜分析虛擬實驗(Thermo)
• 高效液相色譜儀虛擬實驗(LCMS-2020)
• 晶體生長虛擬仿真實驗(ZDZ52)
(1)射線衍射虛擬仿真實驗(Miniflex600)

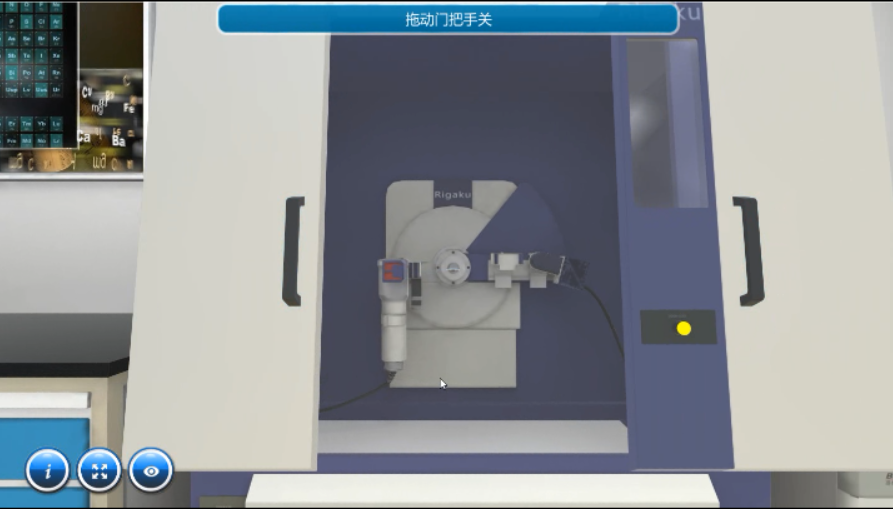

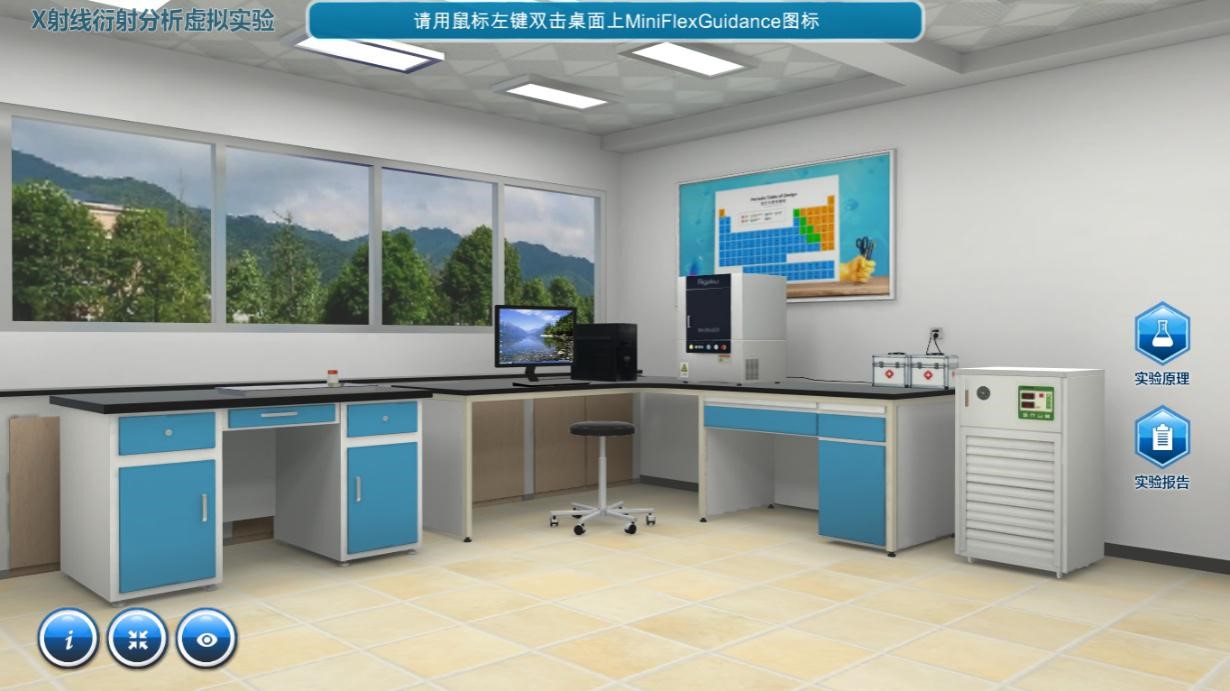

X射線衍射分析虛擬實驗效果圖

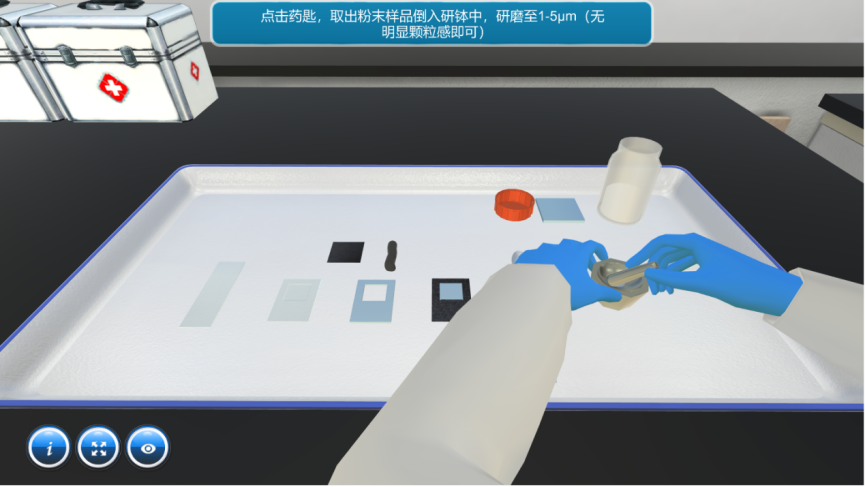

樣品研磨過程
(2)X射線衍射虛擬仿真實驗(smartLab2080A211)
X射線衍射儀整體圖

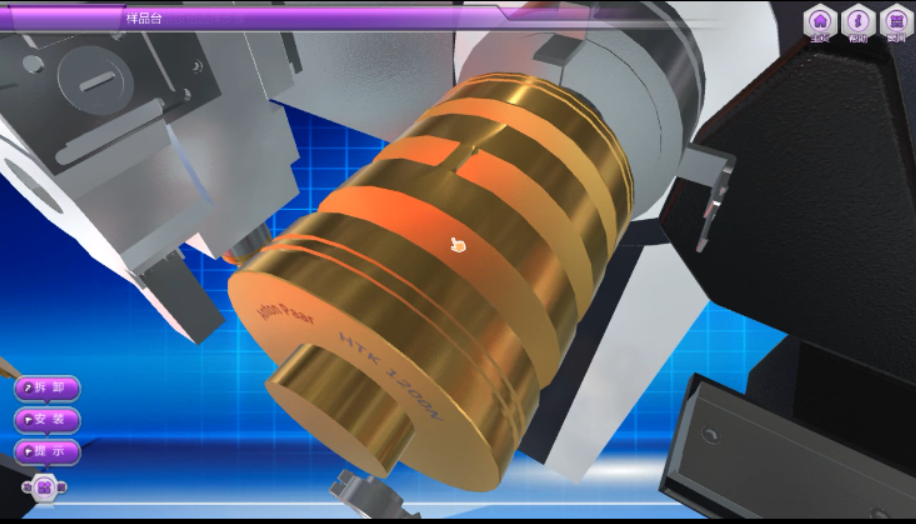

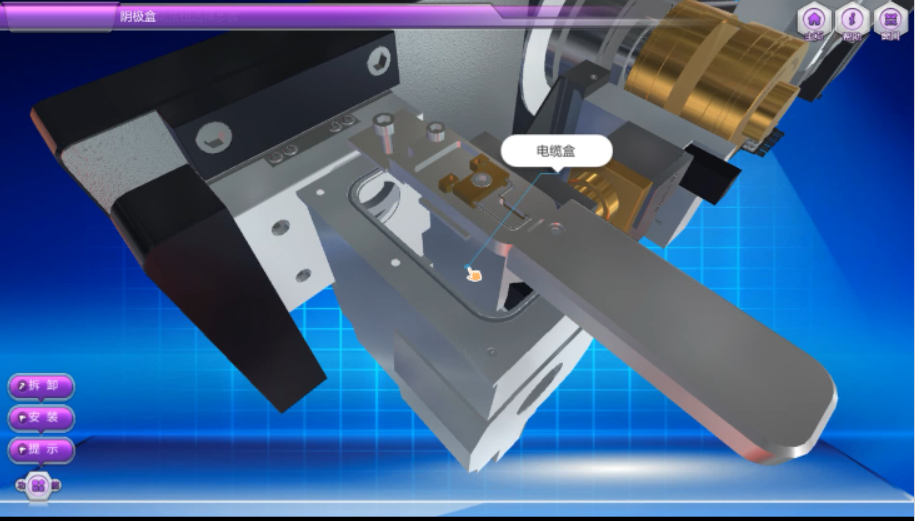

儀器拆裝過程
(3)場發射掃描電子顯微鏡虛擬實驗(SUPRA55)

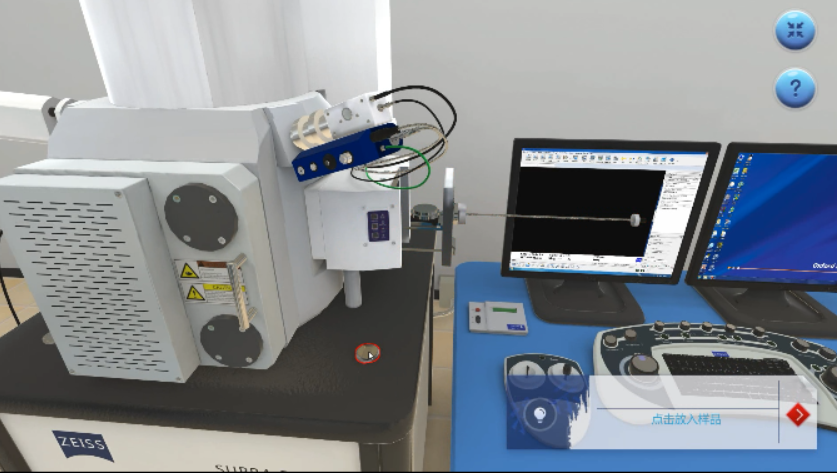

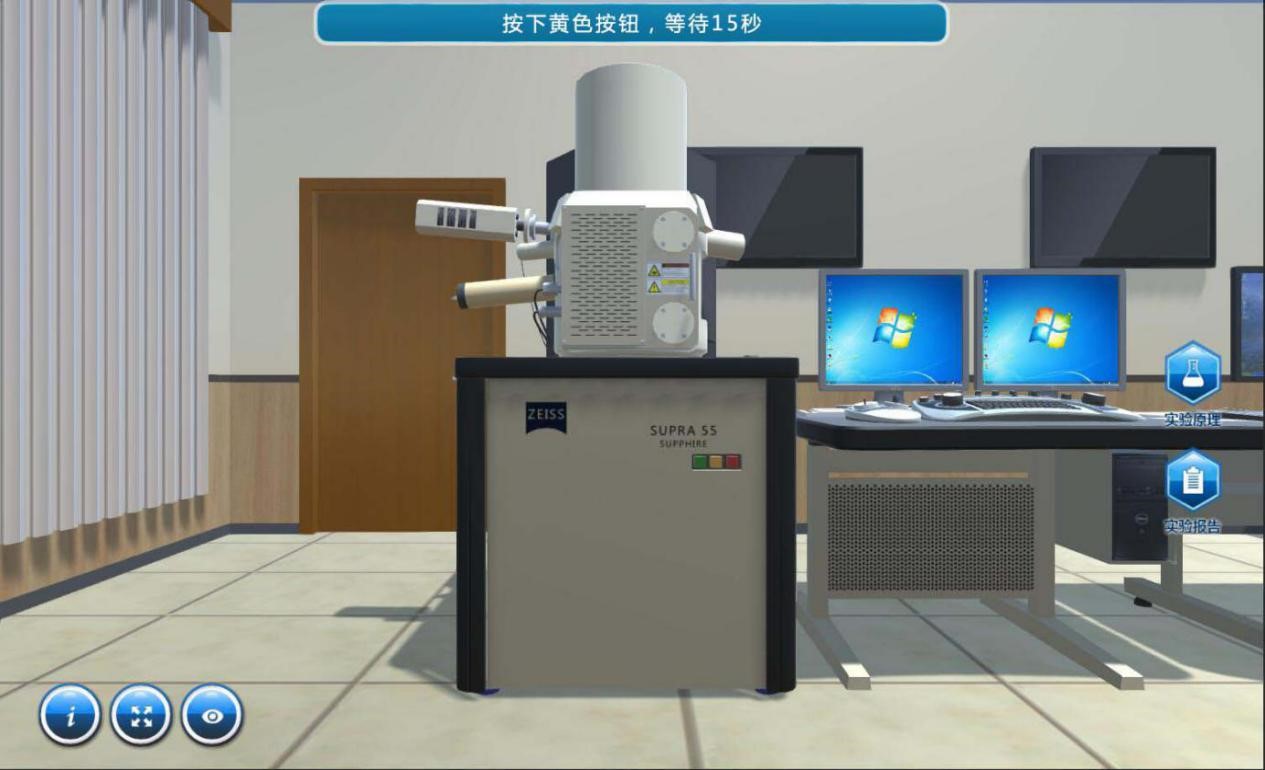

場發射掃描電子顯微鏡虛擬實驗場景效果圖
場發射掃描電子顯微鏡虛擬實驗場景效果圖
(4)場發射掃描電子顯微鏡虛擬仿真實驗(35kvp09058.10)
場發射掃描電子顯微鏡虛擬實驗場景效果圖

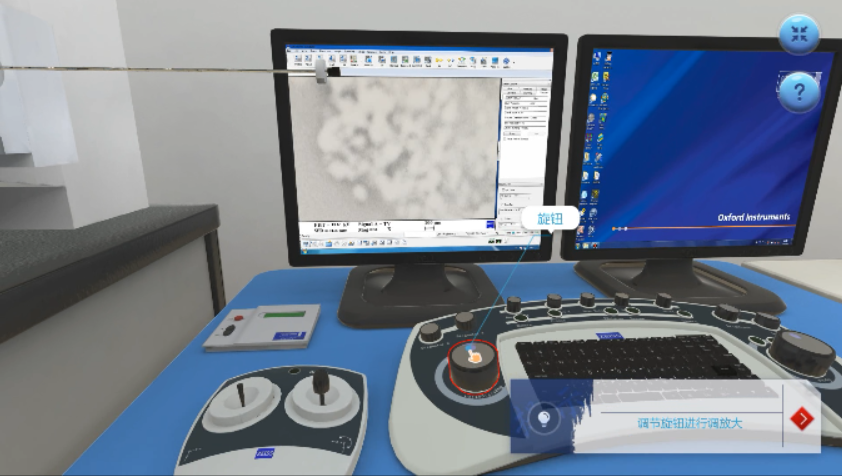

清晰度調節過程
(5)材料X射線衍射及物相分析虛擬仿真實驗(UltimalV)
X射線衍射儀

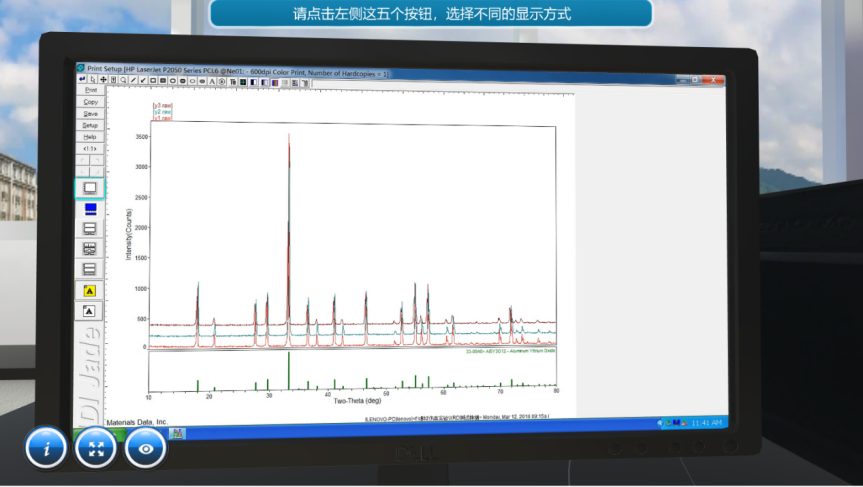

衍射圖
(6)同步熱分析虛擬仿真實驗(SDTQ600)

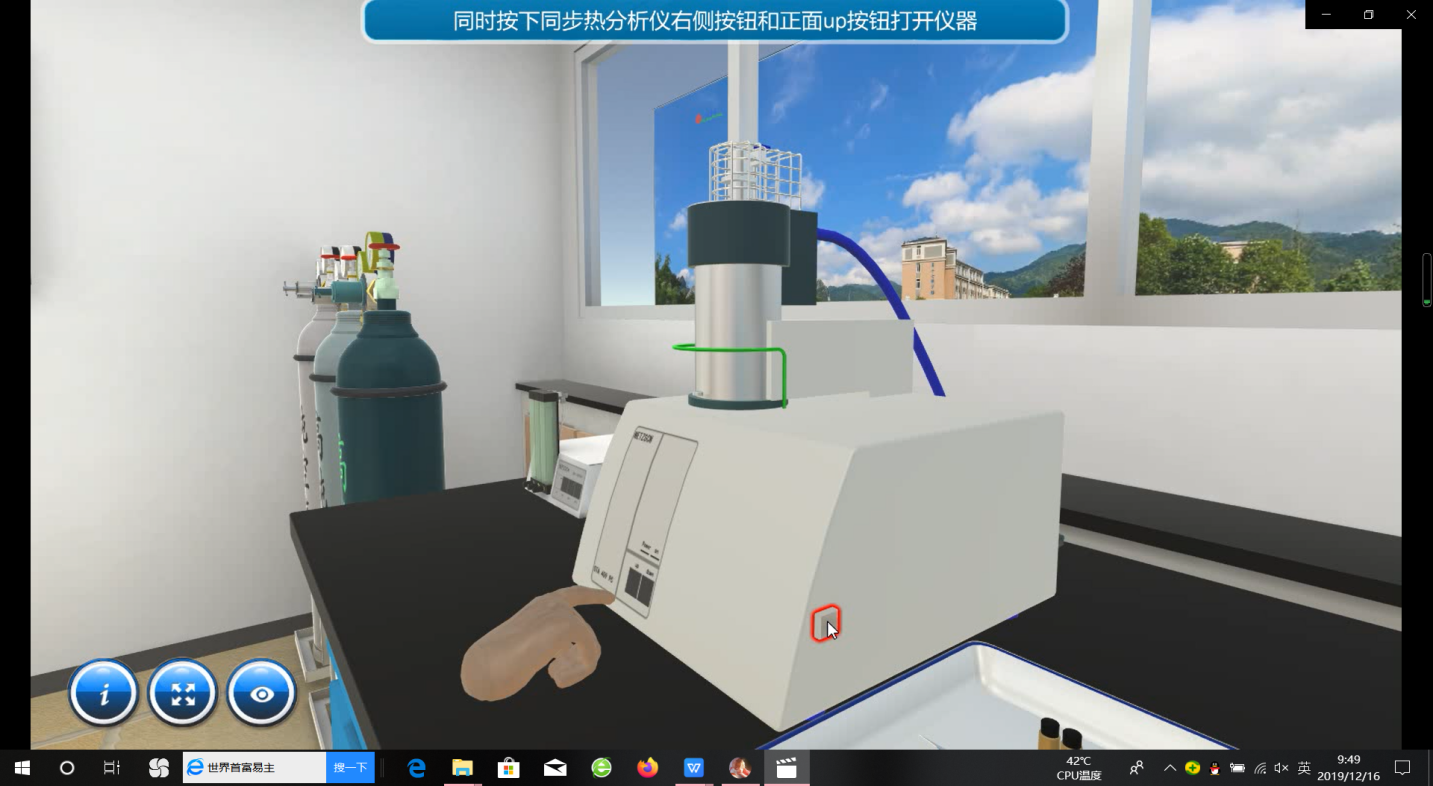

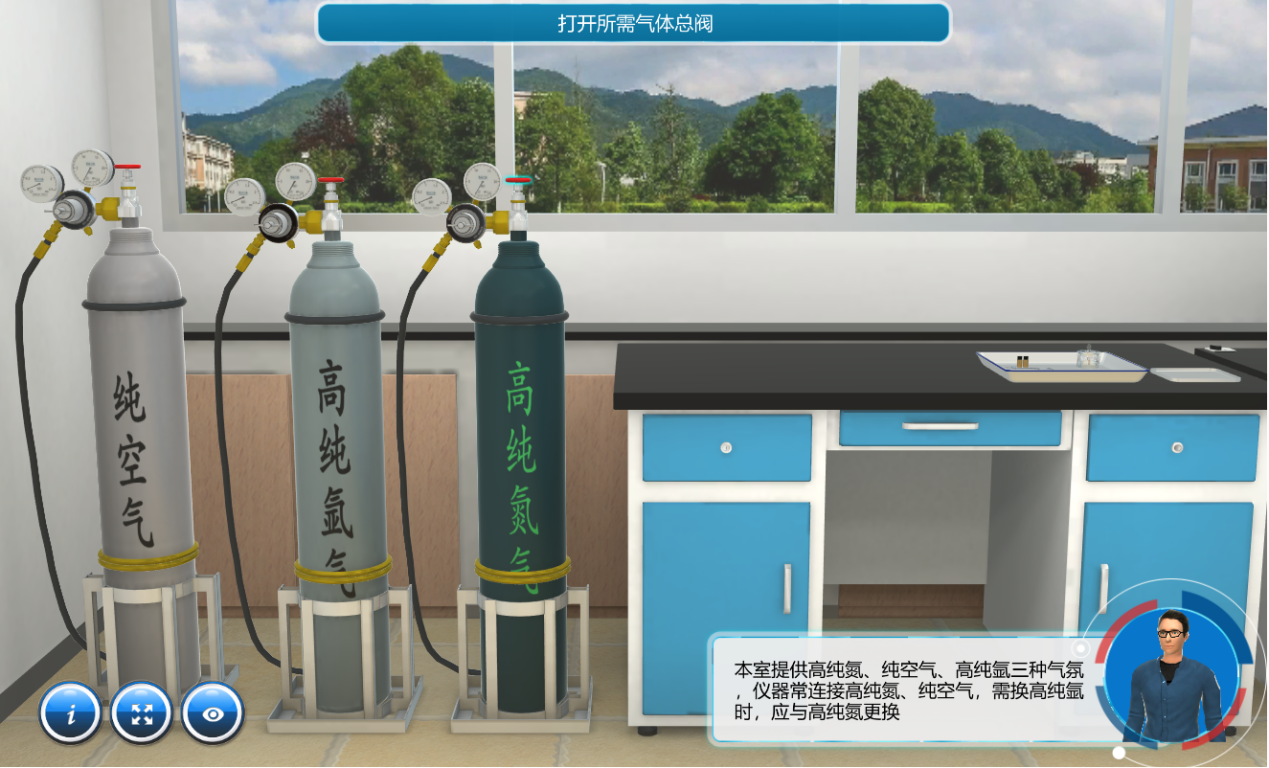

同步熱分析操作實驗場景效果圖

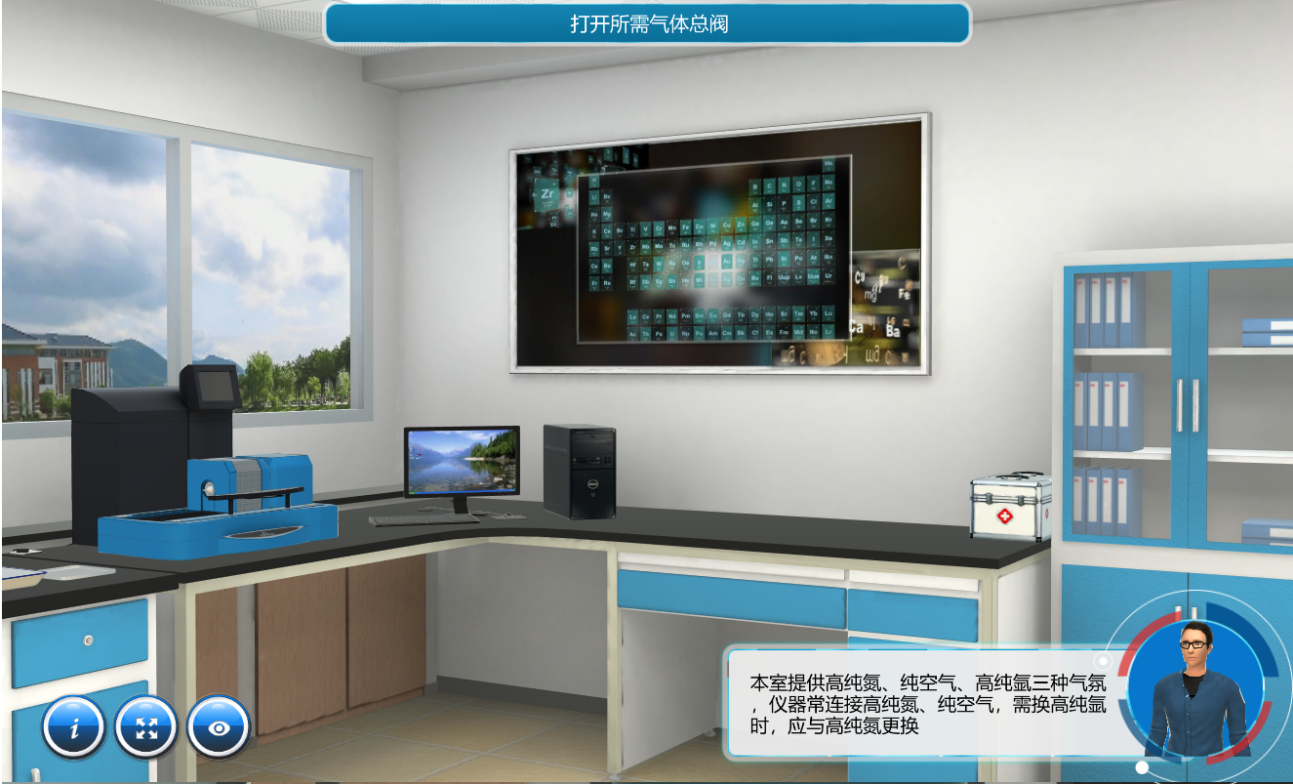

同步熱分析實驗場景效果圖
(7)材料的差熱分析分析虛擬仿真實驗(DZ3320)

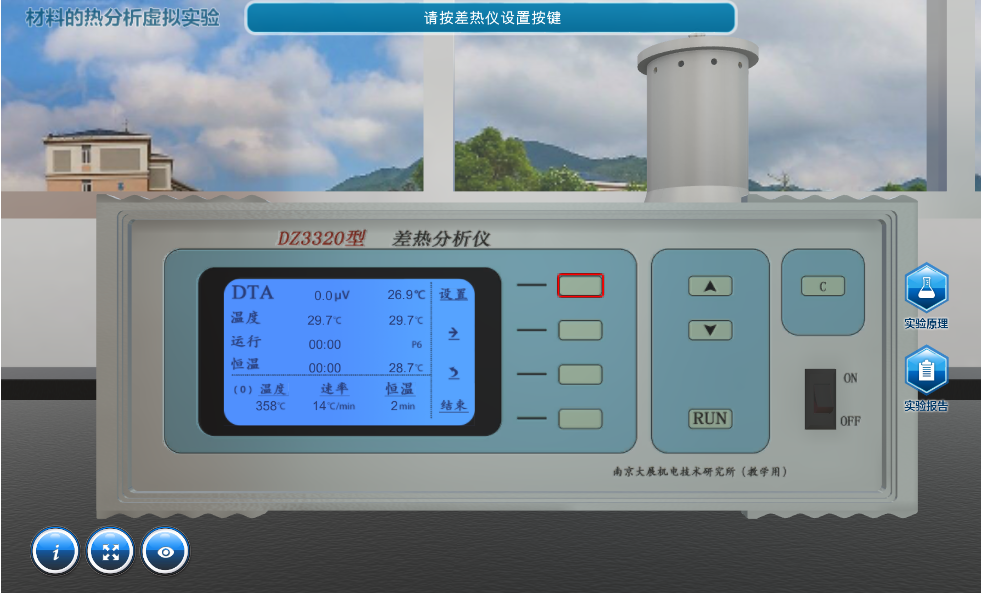

材料的熱分析虛擬實驗效果圖

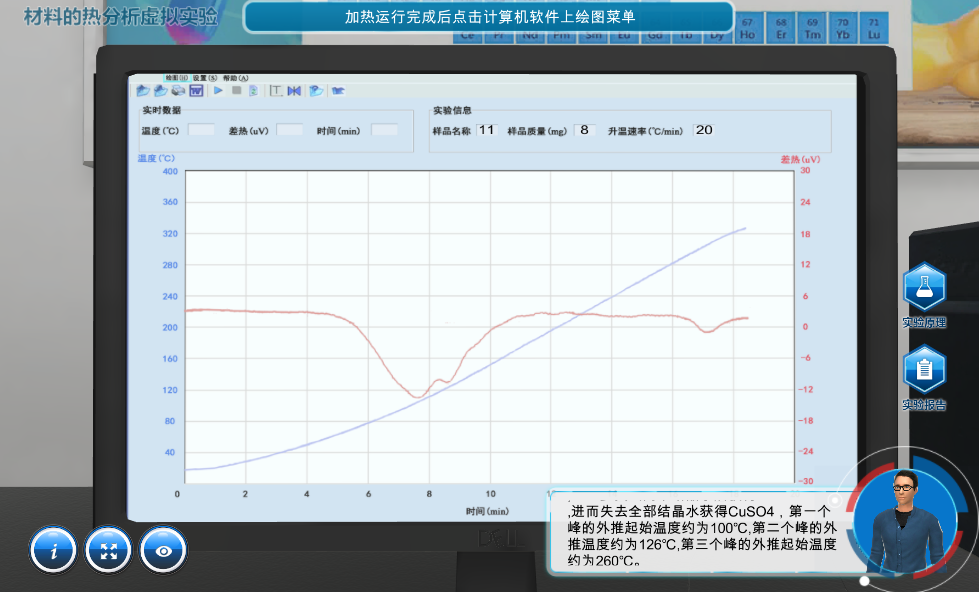

五水硫酸銅測試結果圖
(8)聚合物的熱分析虛擬仿真實驗(DSC214)

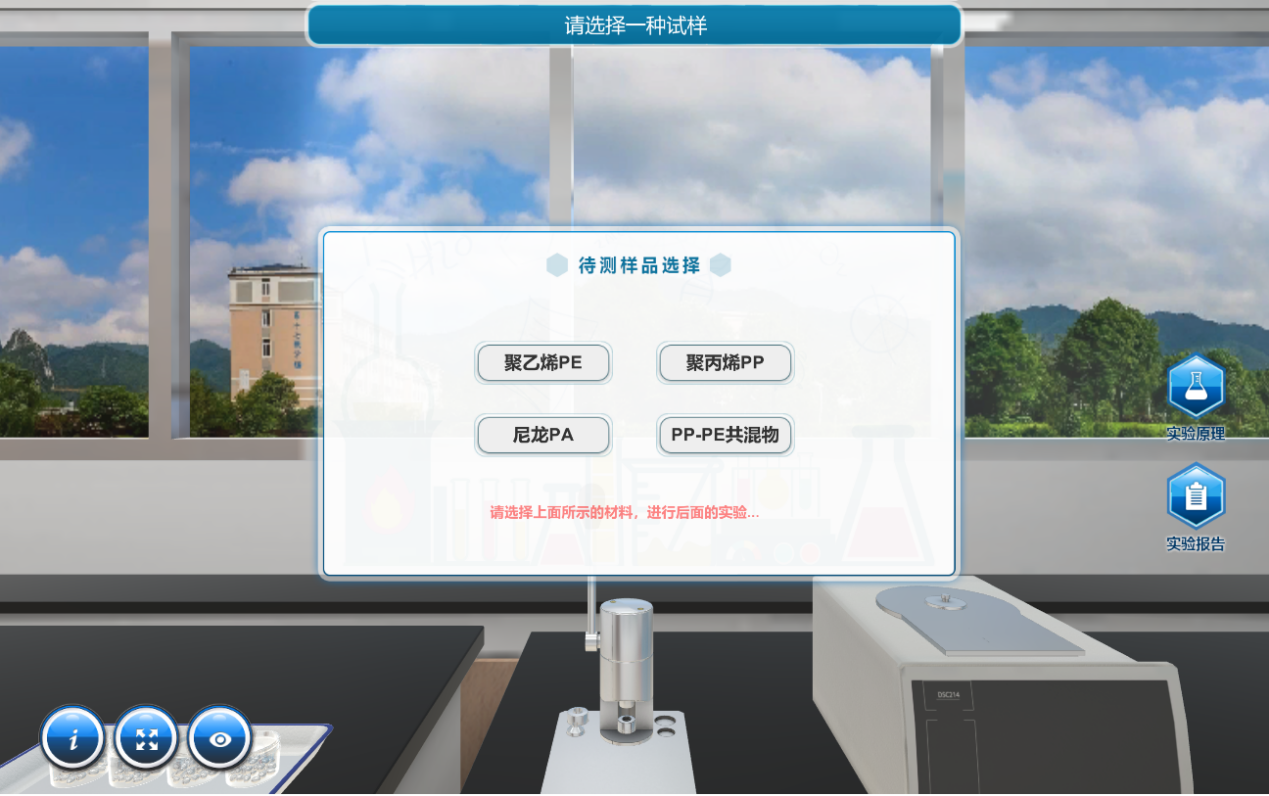

選擇要測試的樣品

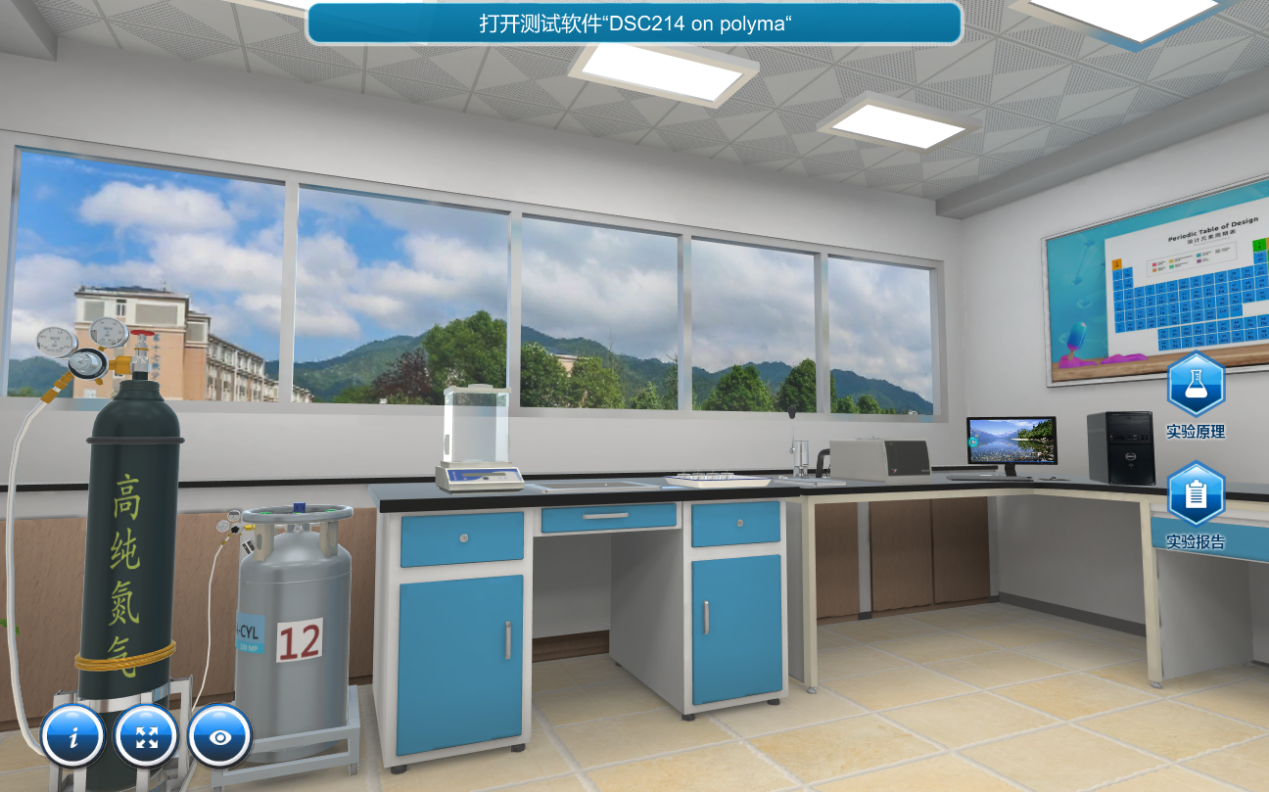

聚合物的熱分析實驗場景效果圖
(9)材料綜合熱分析虛擬仿真實驗(STA409PC)

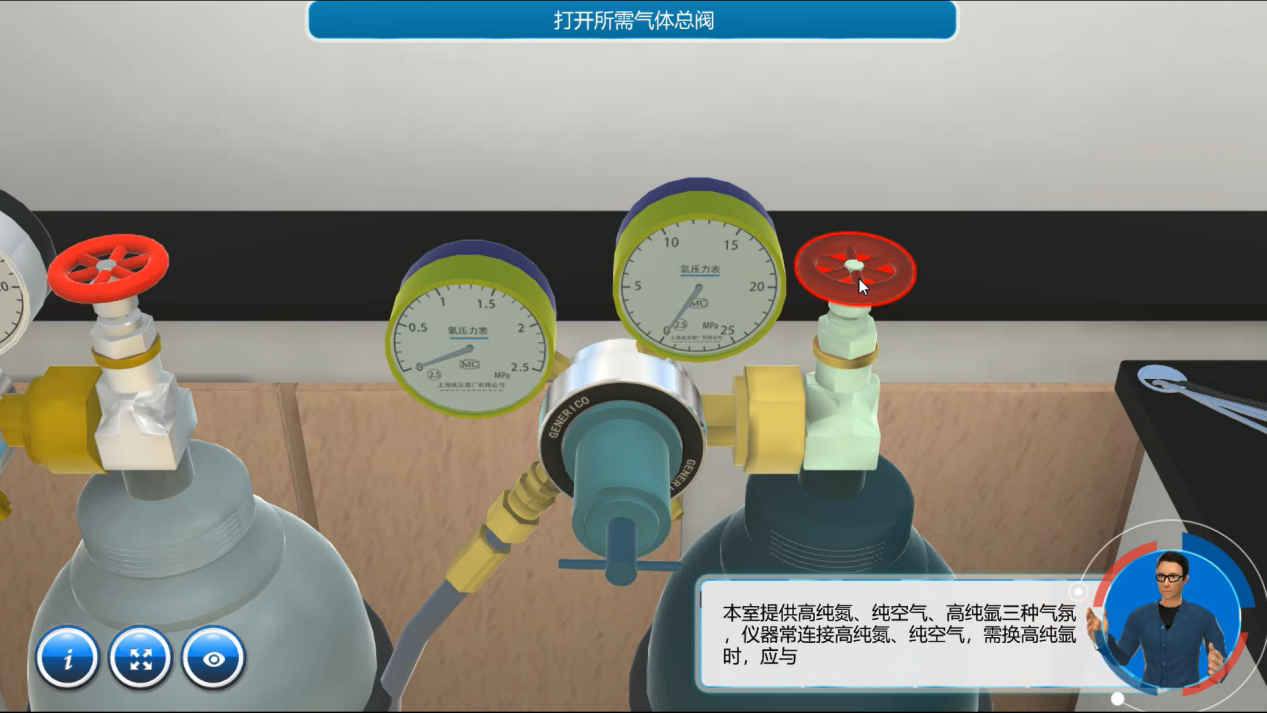

調節氣體伐
同步熱分析儀
(10)紫外-可見分光光度計測定未知液虛擬仿真實驗(CARY50)

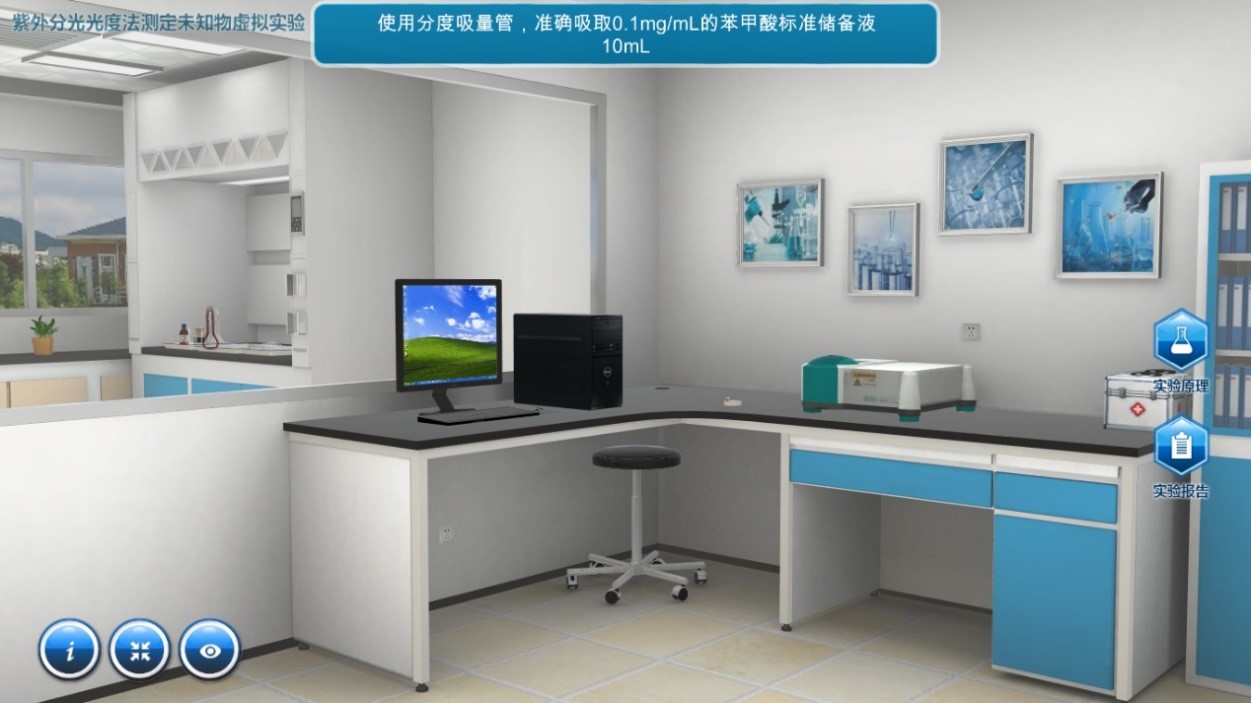

紫外分光光度法測定未知物虛擬實驗效果圖

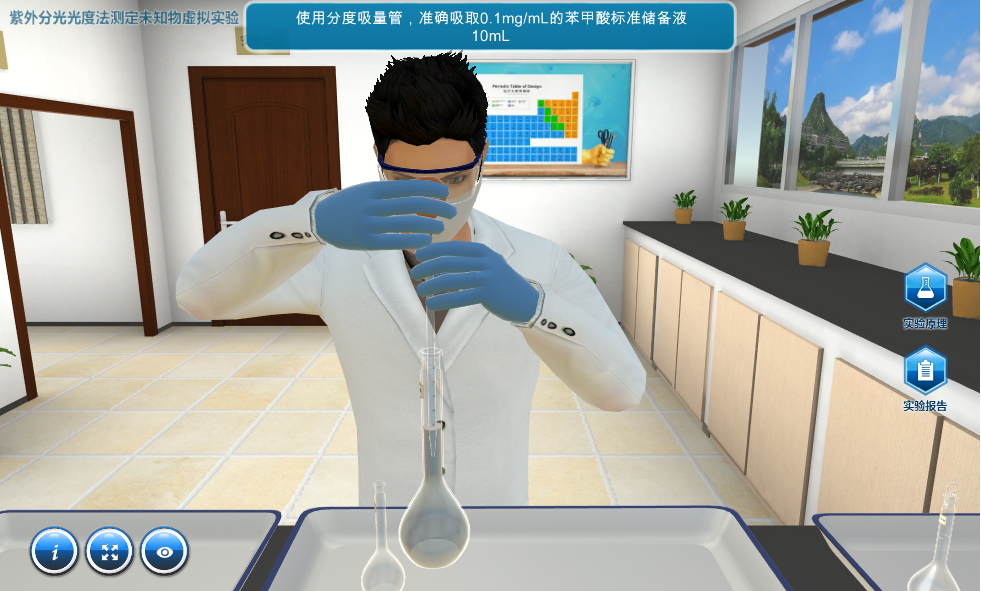

紫外分光光度法測定未知物虛擬實驗—移取試劑效果圖
(11)傅里葉紅外表征聚合物結構虛擬仿真實驗(Nicolet-5700)

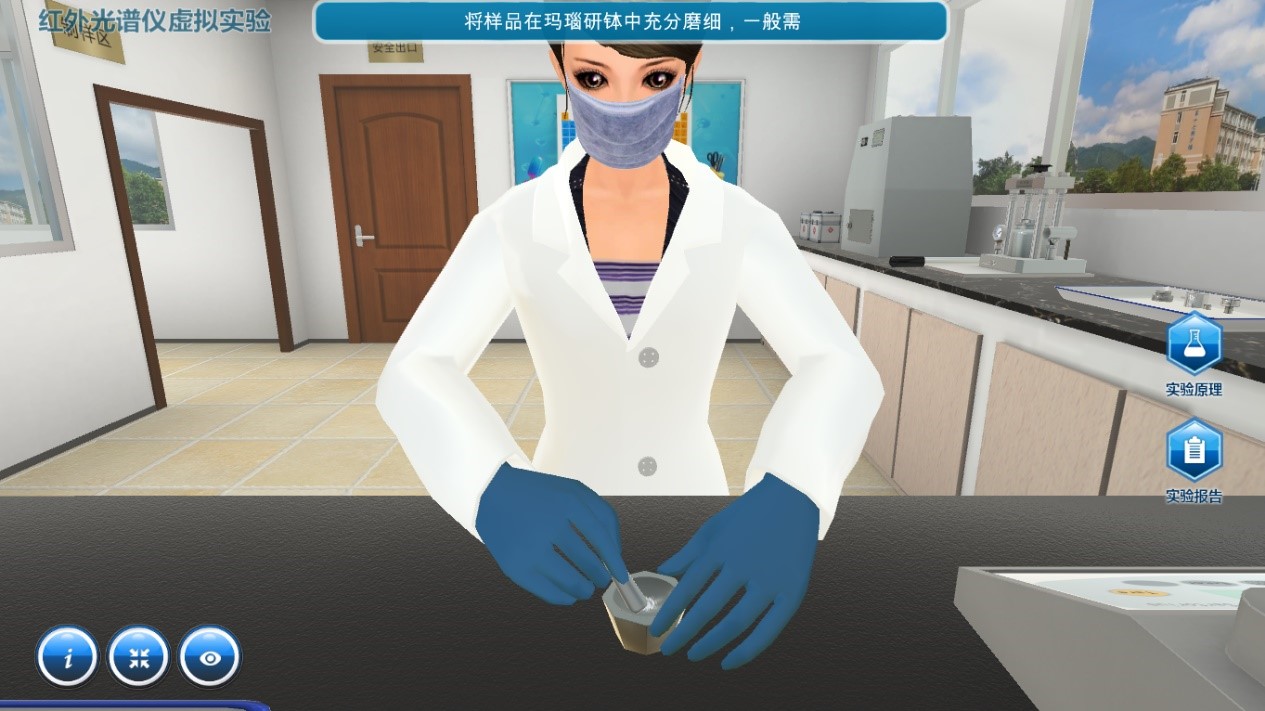

研磨樣品
傅里葉紅外光譜儀測試結果
(12)傅里葉紅外光譜儀虛擬實驗(Nicolet-380)

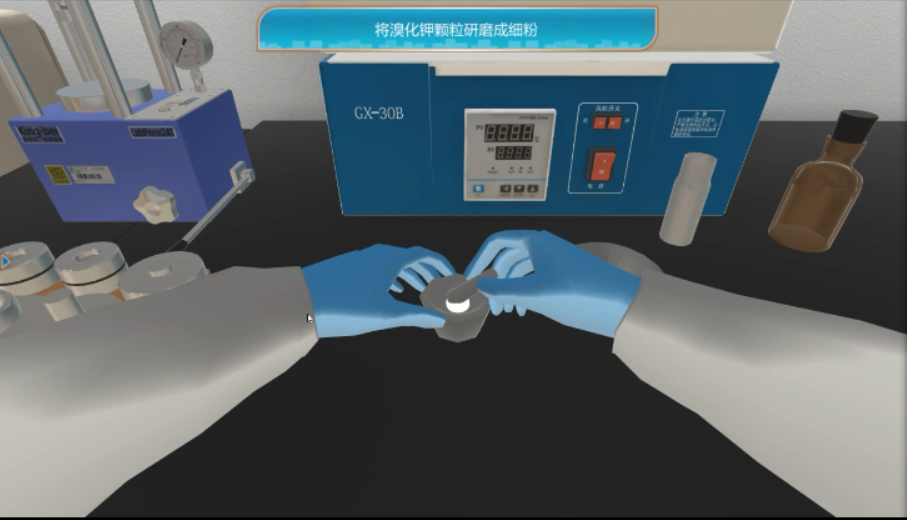

樣品研磨過程

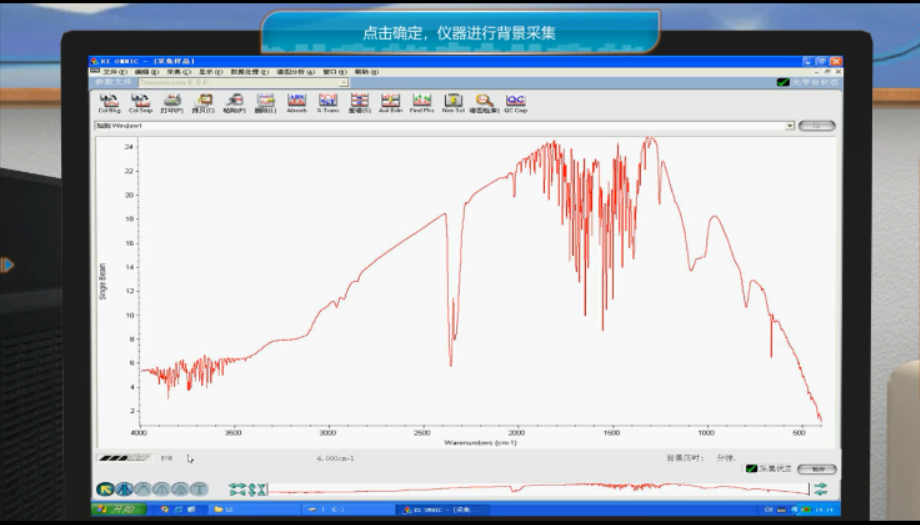

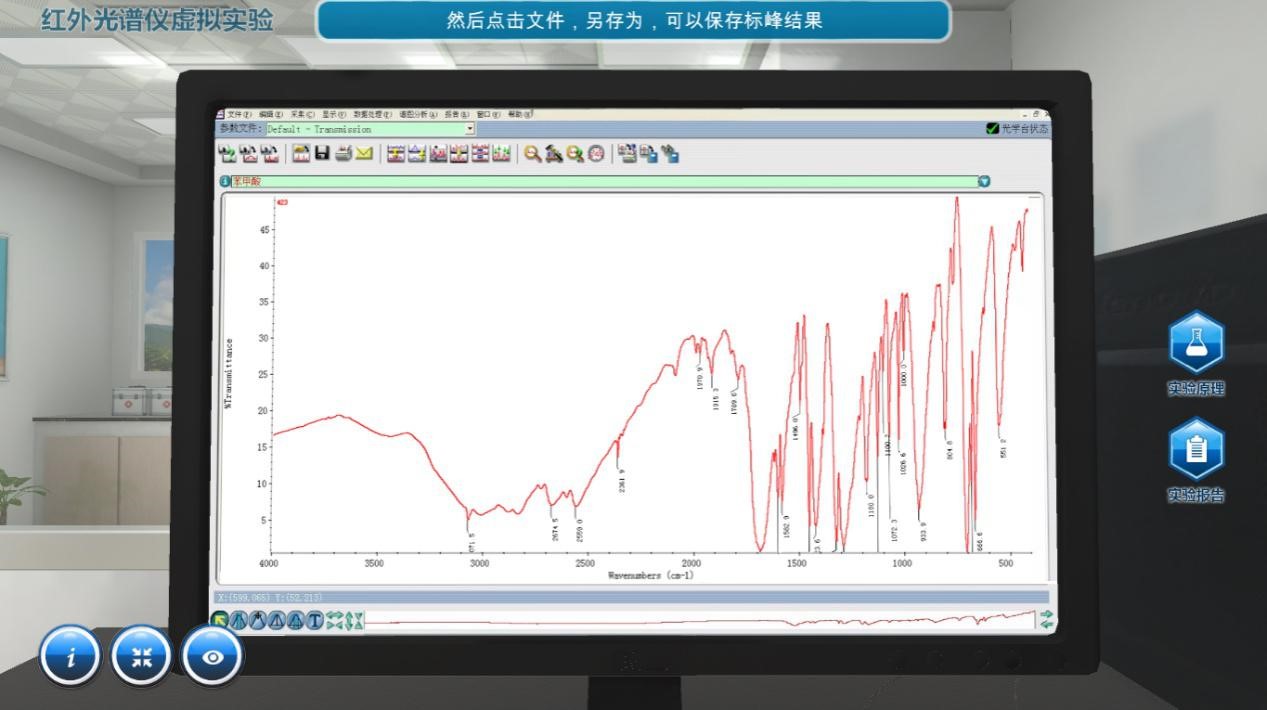

紅外光譜圖
(13)比表面測試虛擬實驗(ASAP2460)

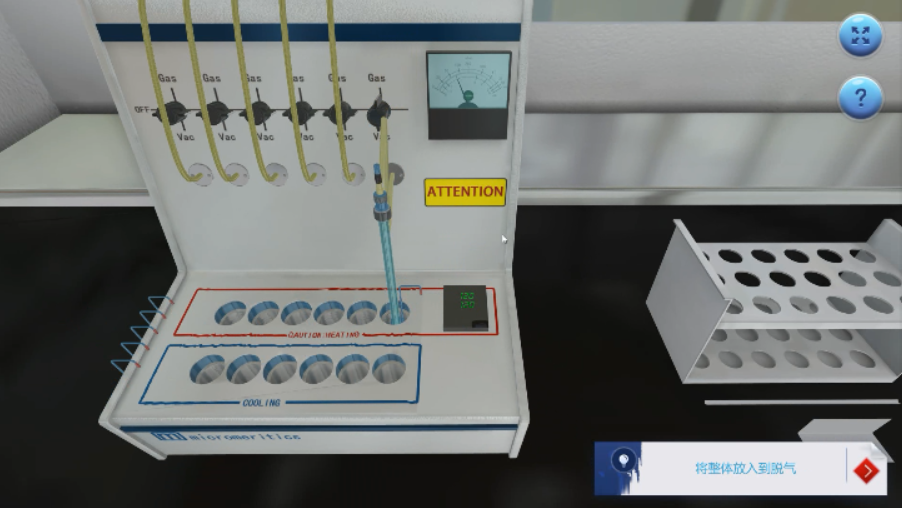

比表面測試儀

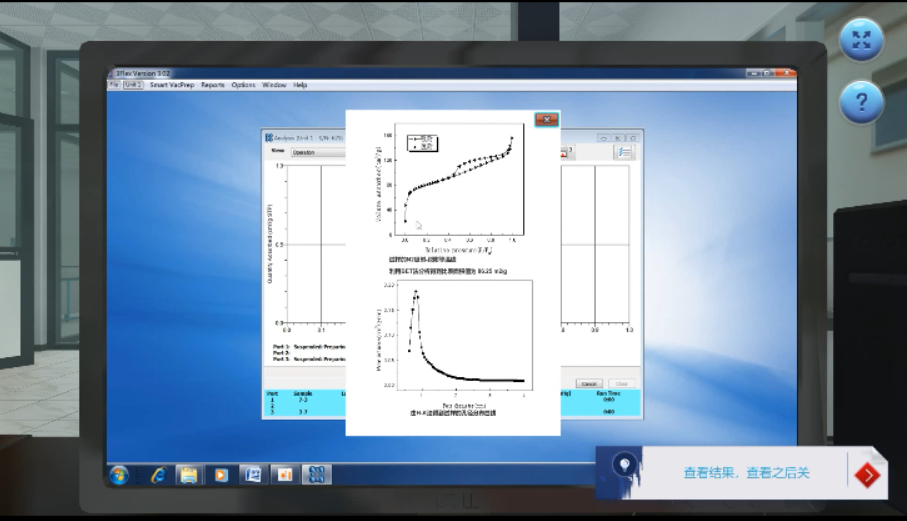

比表面測試結果
(14)粒度分析儀虛擬實驗(NanoZS90)

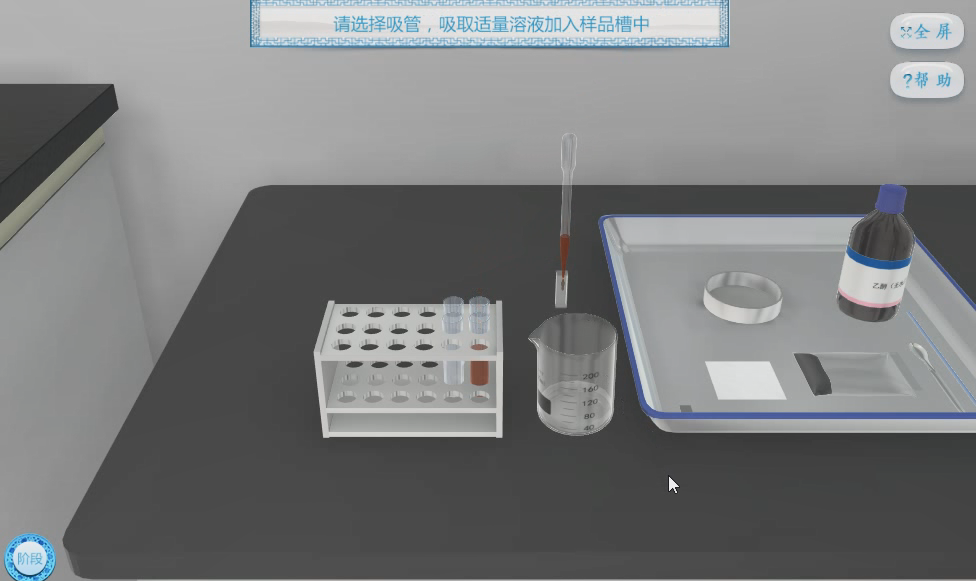

樣品制備過程

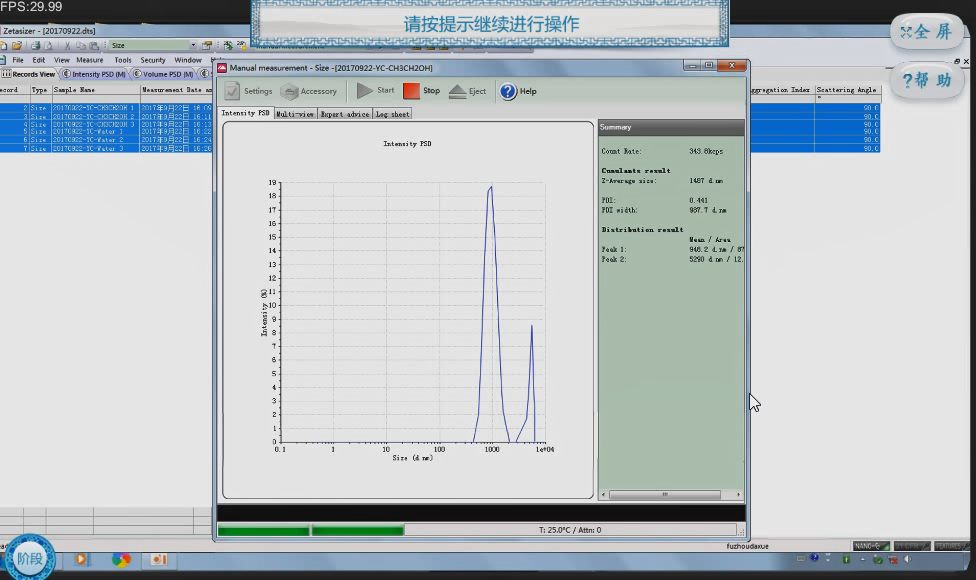

粒度分析圖
(15)質譜分析虛擬實驗(Thermo)

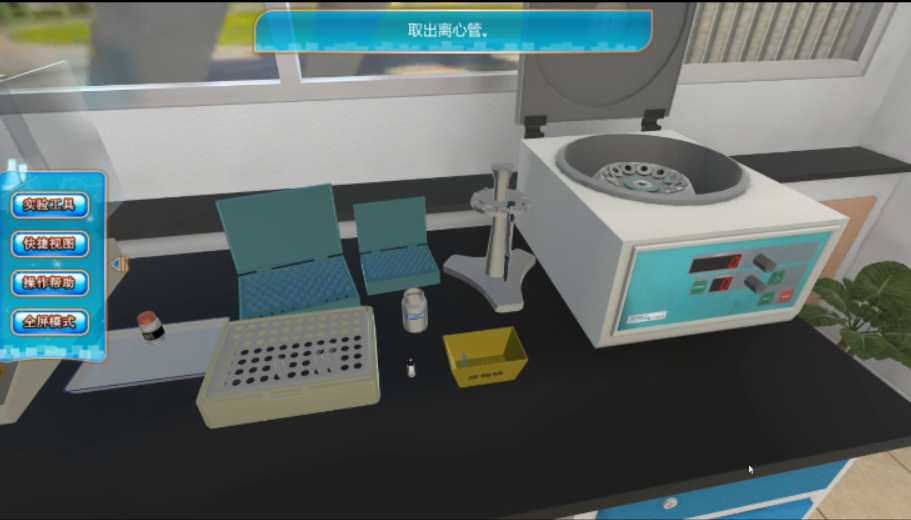

樣品制備過程

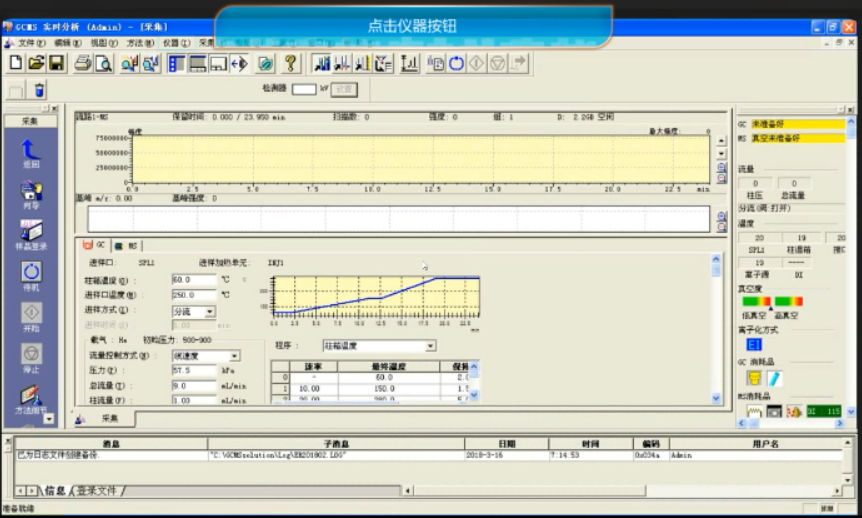

參數設置面板
(16)高效液相色譜儀虛擬實驗(LCMS-2020)

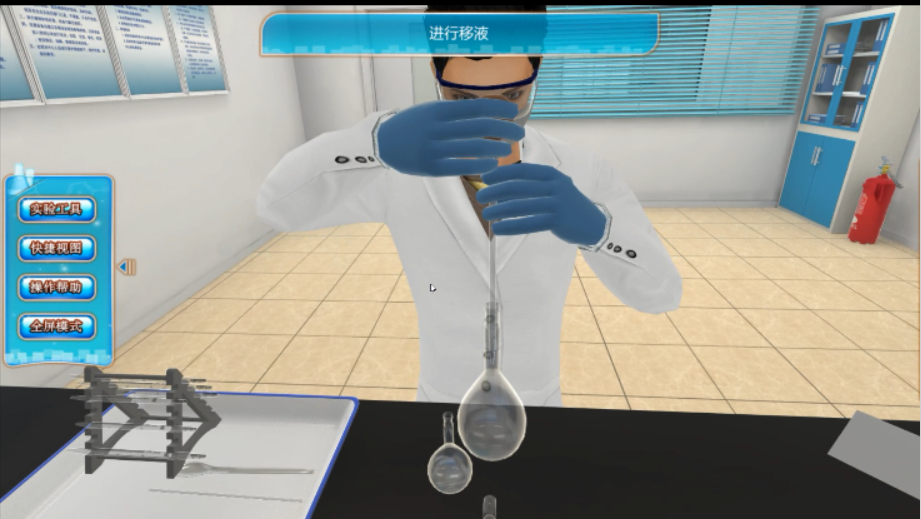

移液過程截圖

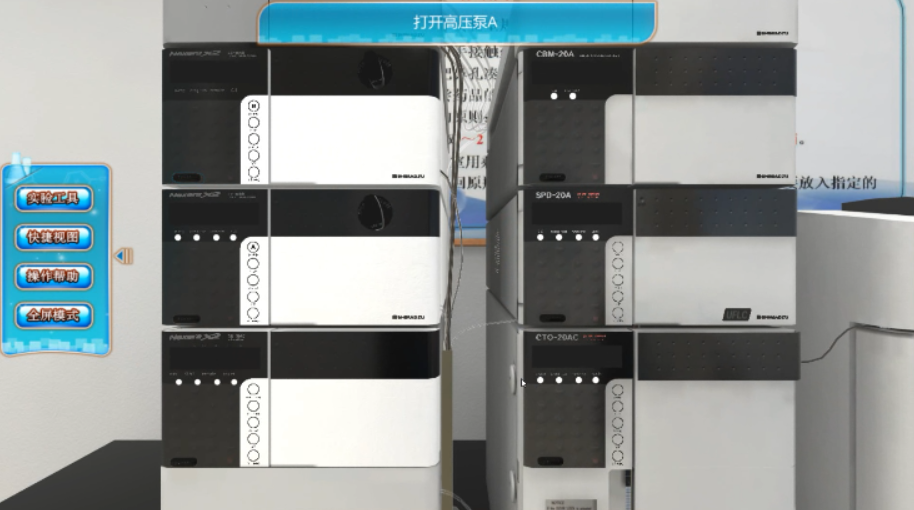

機器控制處
(17)晶體生長虛擬仿真實驗(ZDZ52)

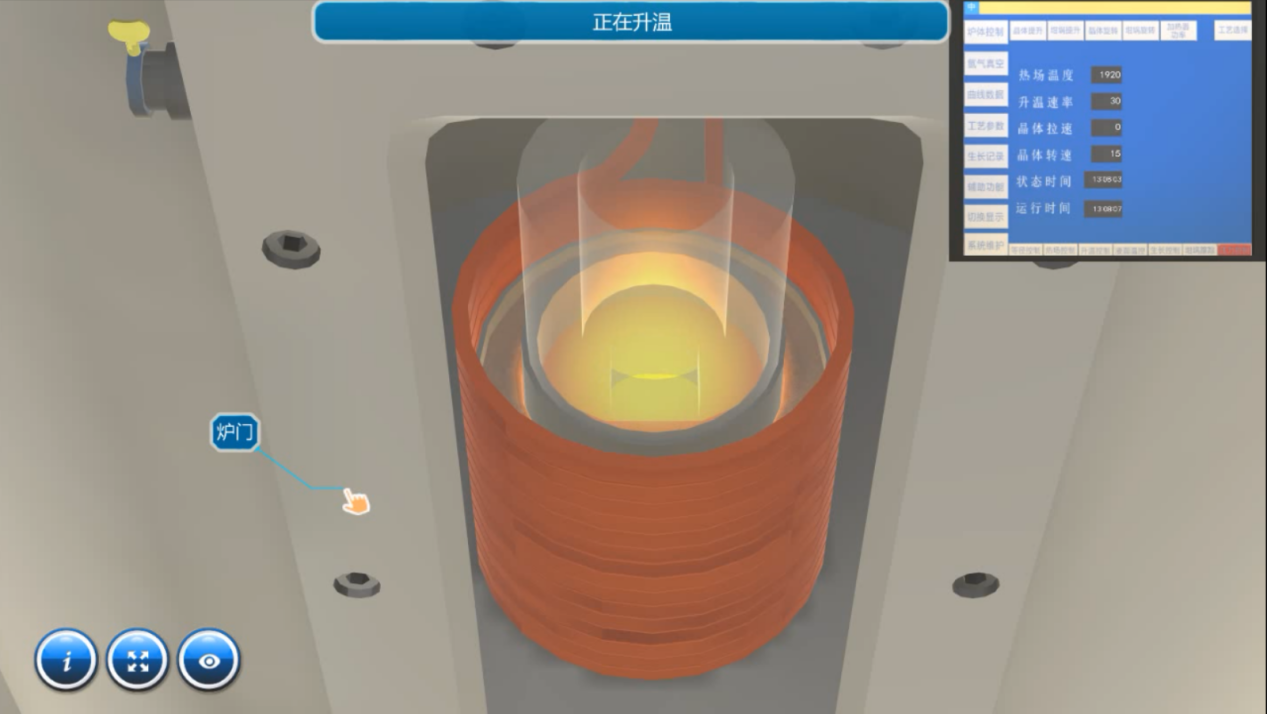

晶體高溫生長過程

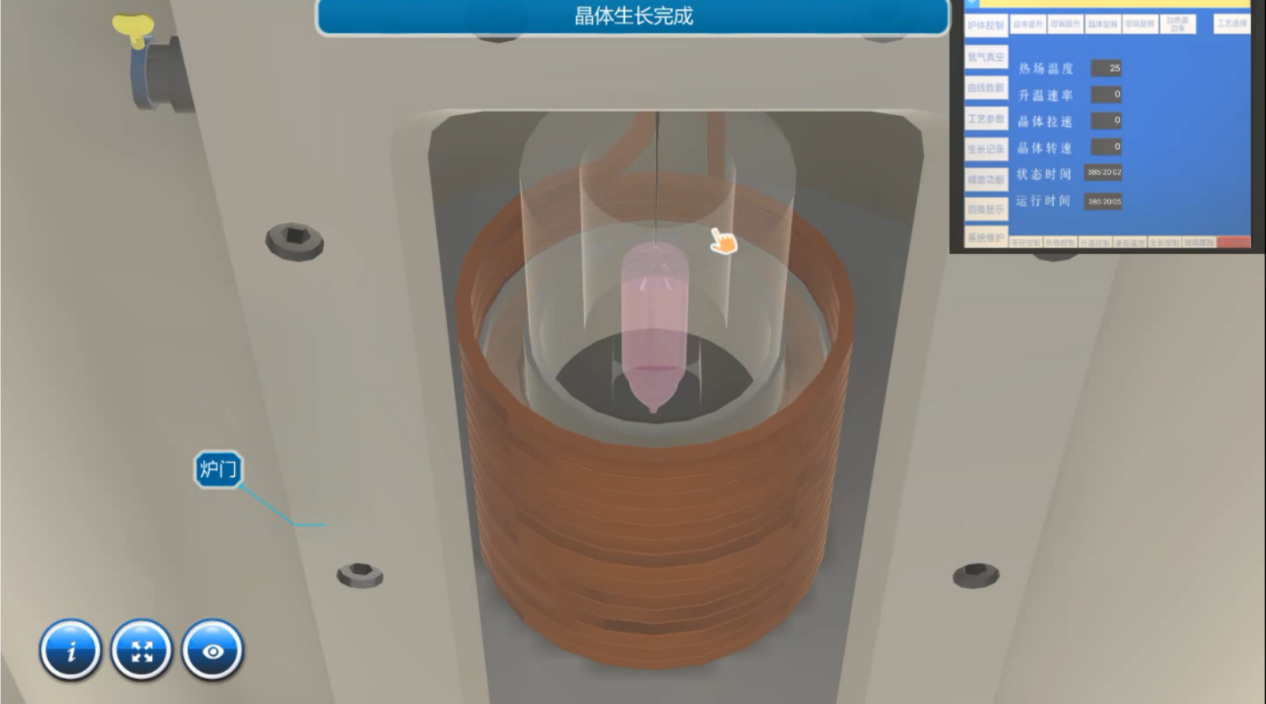

晶體生長完成
本系統可滿足以下主要性能指標:
1、為保證系統的交互性和擴展性,系統須采用國際領先的Unity3D引擎開發而成;
2、為保證系統的先進性,實驗系統所使用的網頁播放器插件須采用主流3D引擎插件,且插件在近1年內有更新版本,并可支持后續的優化升級;
3、系統與虛擬仿真實驗教學管理平臺軟件無縫對接,教師端能夠自動生成智能指導和自動批改規則,且教師能夠?qū)σ?guī)則進行細節修改;
4、系統提供實驗過程中的智能指導功能,該指導為啟發性指導,通過一步步的提問式引導,進而啟發學生思考;
5、系統提供實驗結果的自動批改功能,學生實驗結束且提交后,系統調用自動批改規則可以自動算出學生實驗得分,教師端還可以查看得分細節,了解學生的得分細節;
6、系統服務器端用戶分為學生、教師、教務管理員和系統管理員四種角色,不同角色擁有不同權限。
學生:選課、選擇實驗、開展實驗、接受實驗指導、在線提交實驗報告、保存和提交實驗結果、查詢實驗成績和批語。
教師:典型實驗庫維護、發布實驗、安排實驗、批改實驗報告、系統指導、統計并發布學生的實驗成績和批語。
教務管理員:課程計劃、開課計劃、選課日期設置、開課審核、開課查詢。
系統管理員:用戶管理、分組管理、角色管理、權限管理、系統維護等。
性能指標:
支持同時在線用戶數1萬人以上,經測試,系統運行穩定,不限終端用戶數,完全能滿足日常教學使用。
服務器運行環境
操作系統:WindowsServer,Linux/UnixServer
Web服務器:Tomcat6.0,JDK6.0
數據庫:MySQL
客戶端運行環境
操作系統:AllWindows系列
